Construction d'un cargo naviguant
Aller à la page: 1, 2  >

Poster un nouveau sujet   Répondre au sujet    Lozère Modélisme Index du Forum -> Présenter ses réalisations -> Modélisme naval
Sujet précédent :: Sujet suivant
Auteur Message
MisterX


Hors ligne

Inscrit le: 26 Sep 2012
Messages: 86
Localisation: 48700 Serverette

MessagePosté le: Ven 28 Sep - 23:14 (2012)    Sujet du message: Construction d'un cargo naviguant Répondre en citant

Je suis un bricoleur modéliste passionné par le bois, matériau exceptionnel par toutes ses qualités.

Je viens de commencer une nouvelle maquette de Cargo multi-transports de la marine marchande,
ce bateau pourra naviguer, sera équipé d'une ou deux batteries, d'une motorisation électrique et d'une télécommande.

Je me suis inspiré de plusieurs navires existant pour en faire une synthèse.

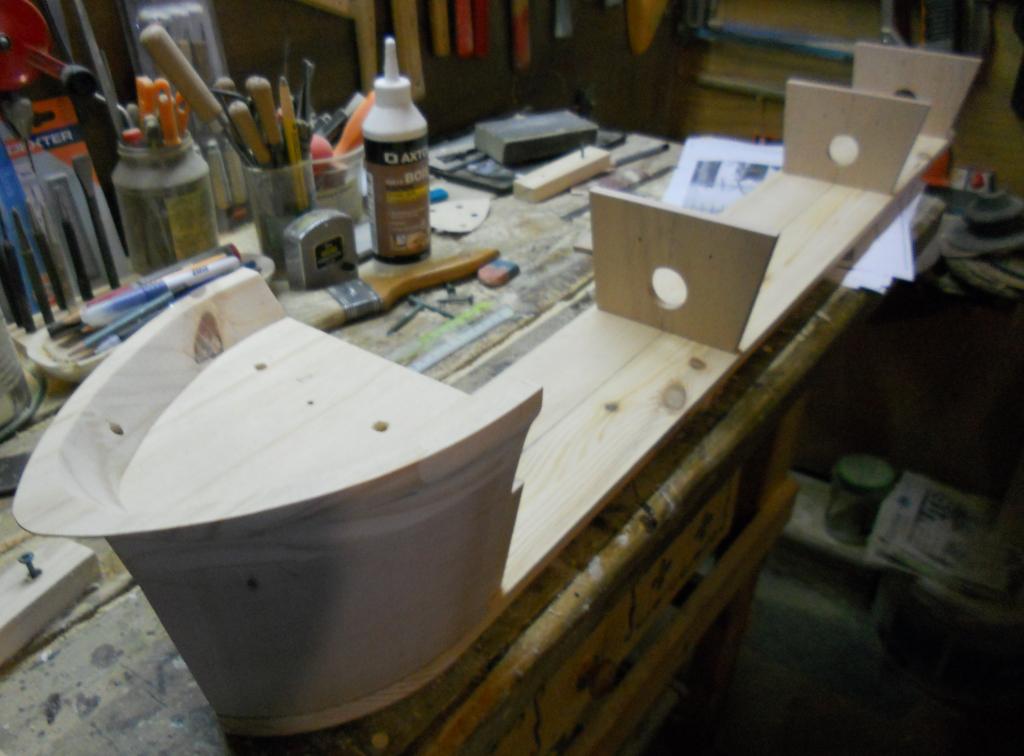

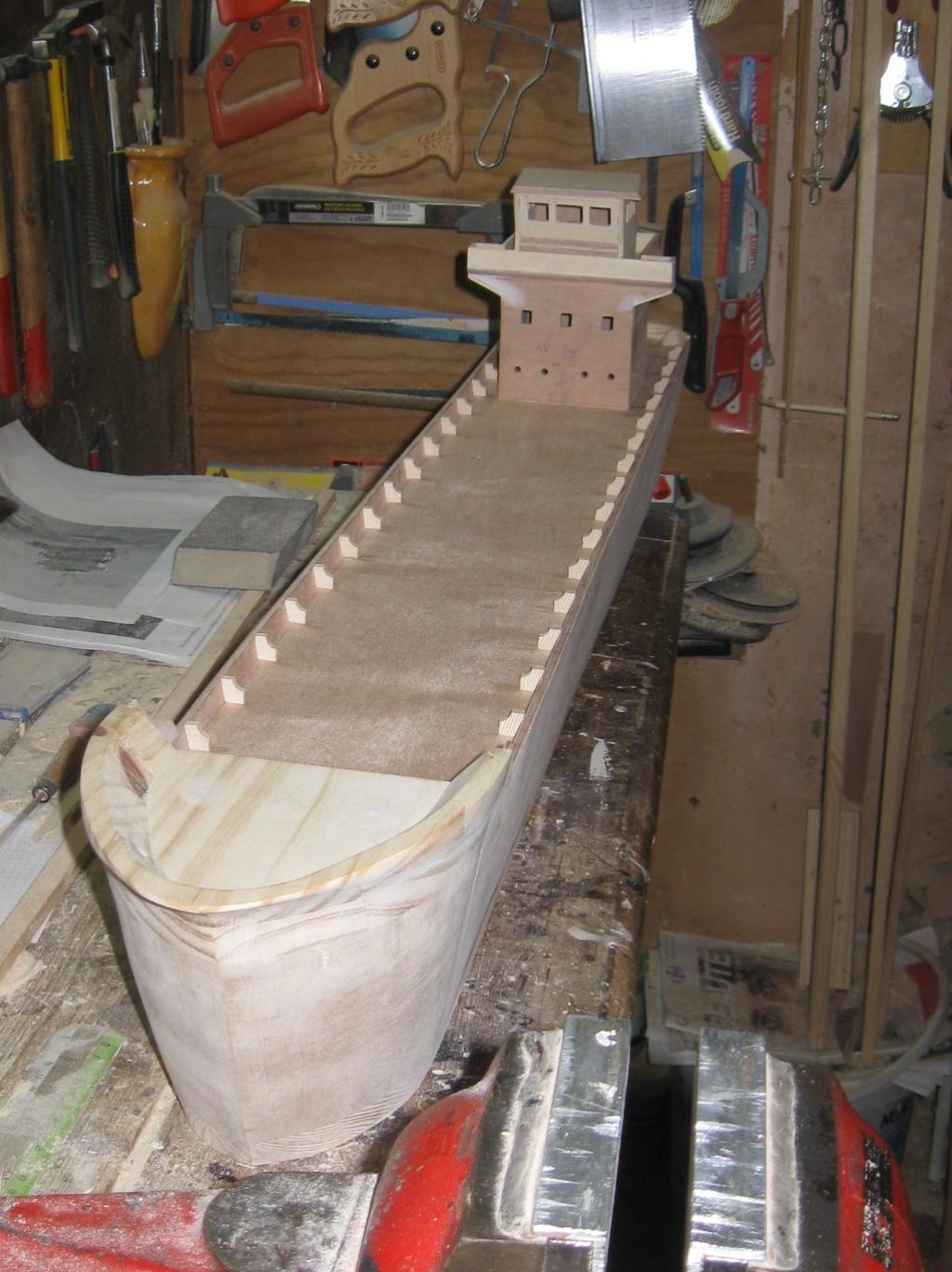

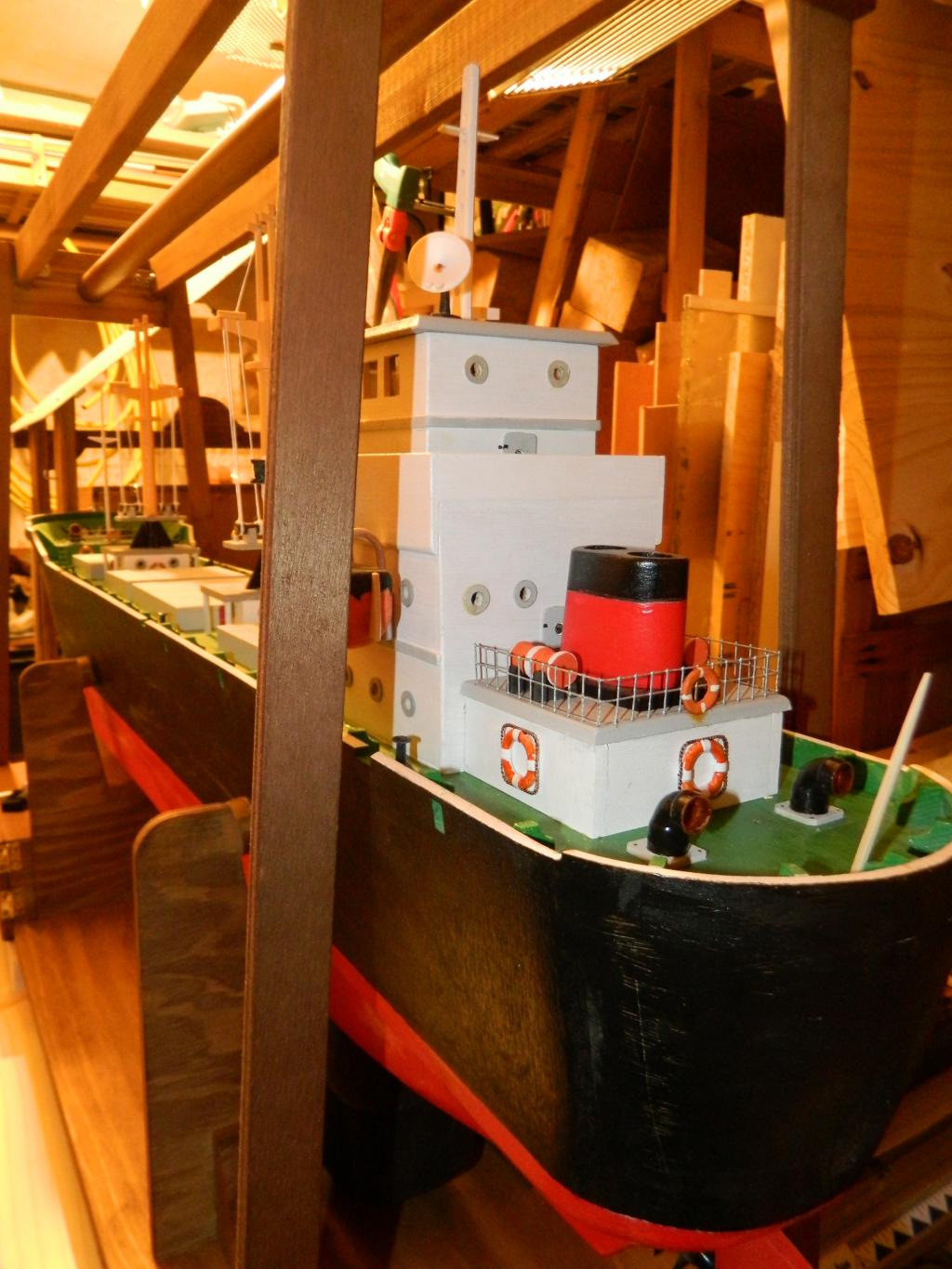

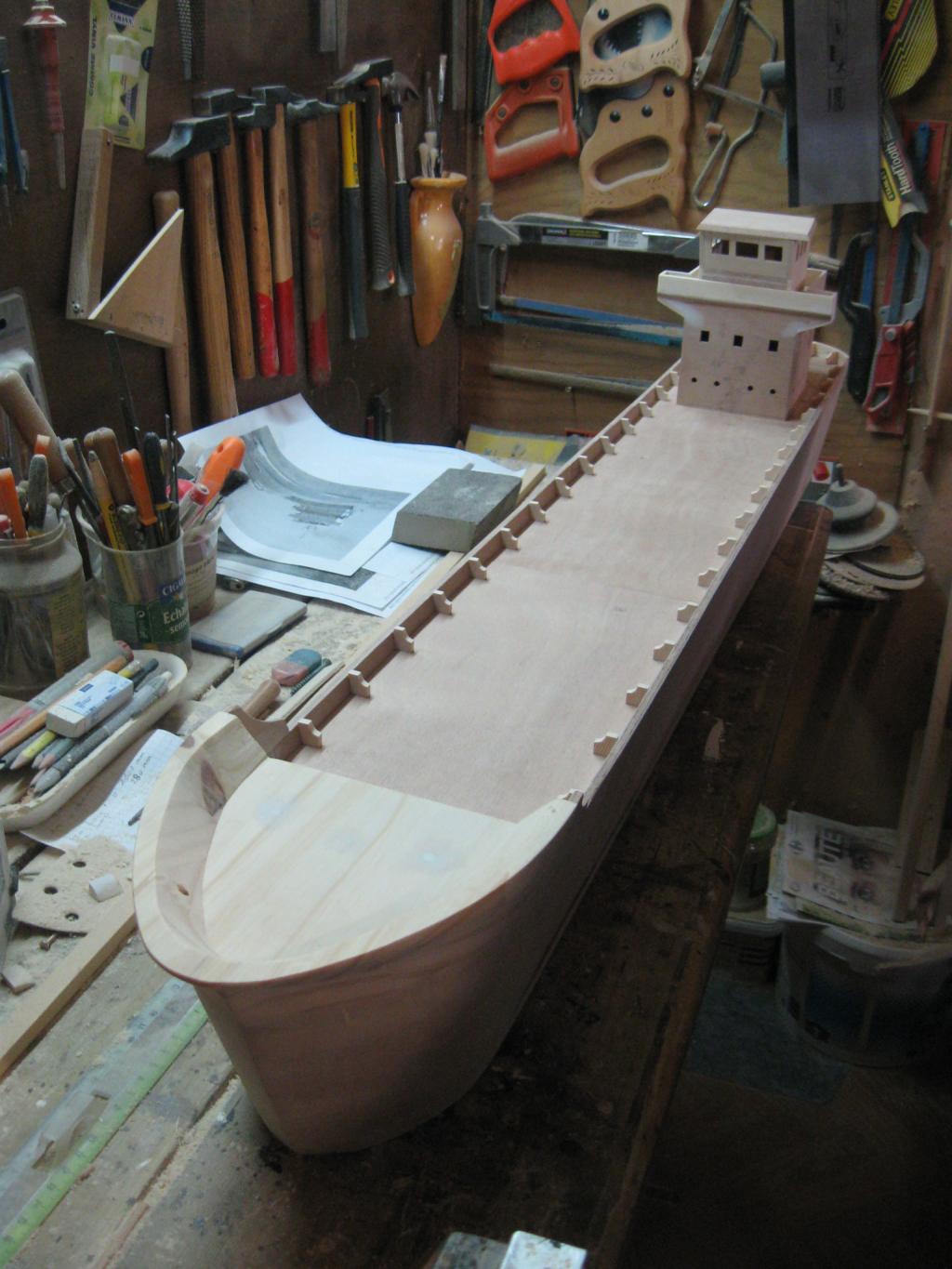

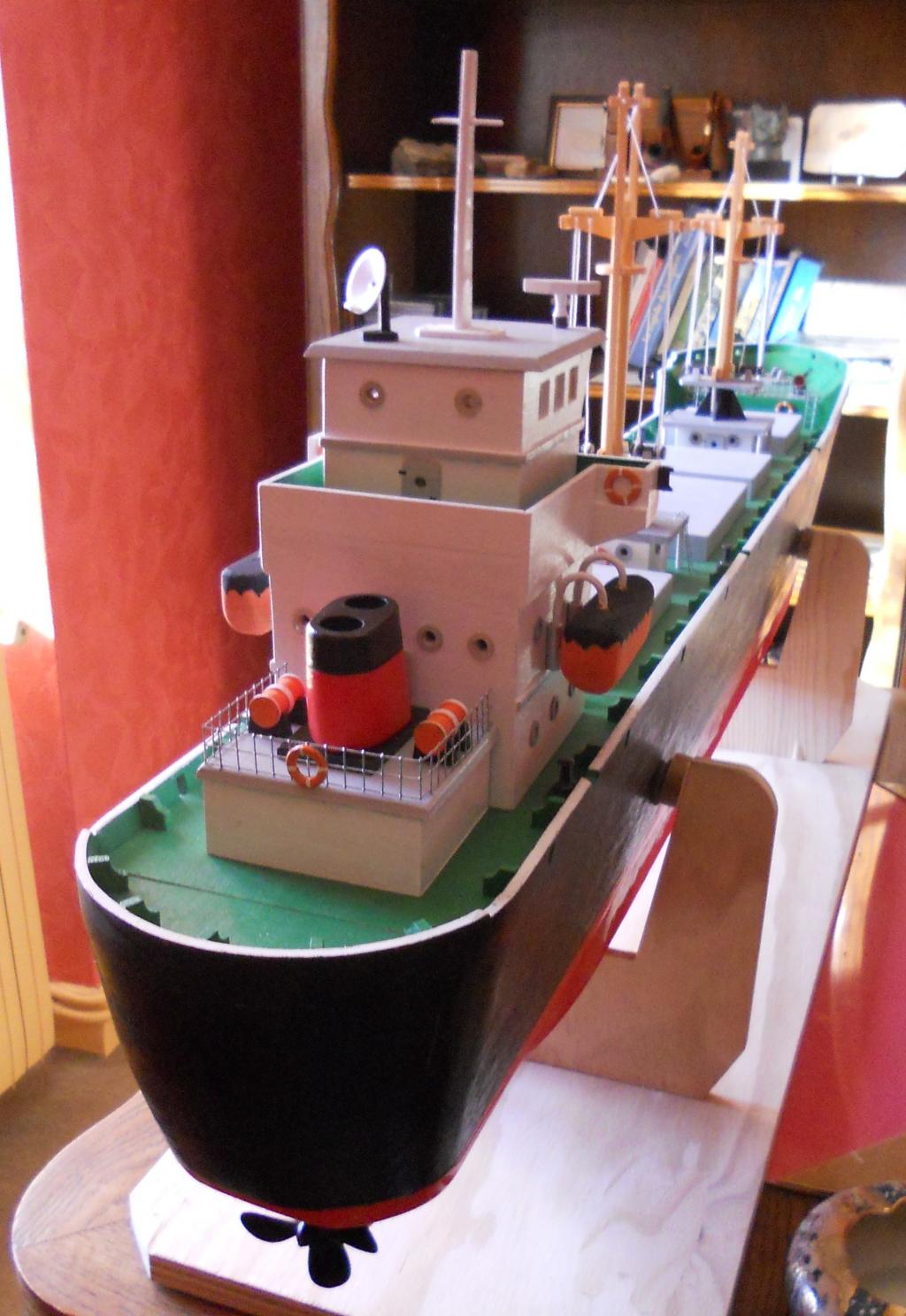

La structure du bateau, la proue (avant) et la poupe (arrière).

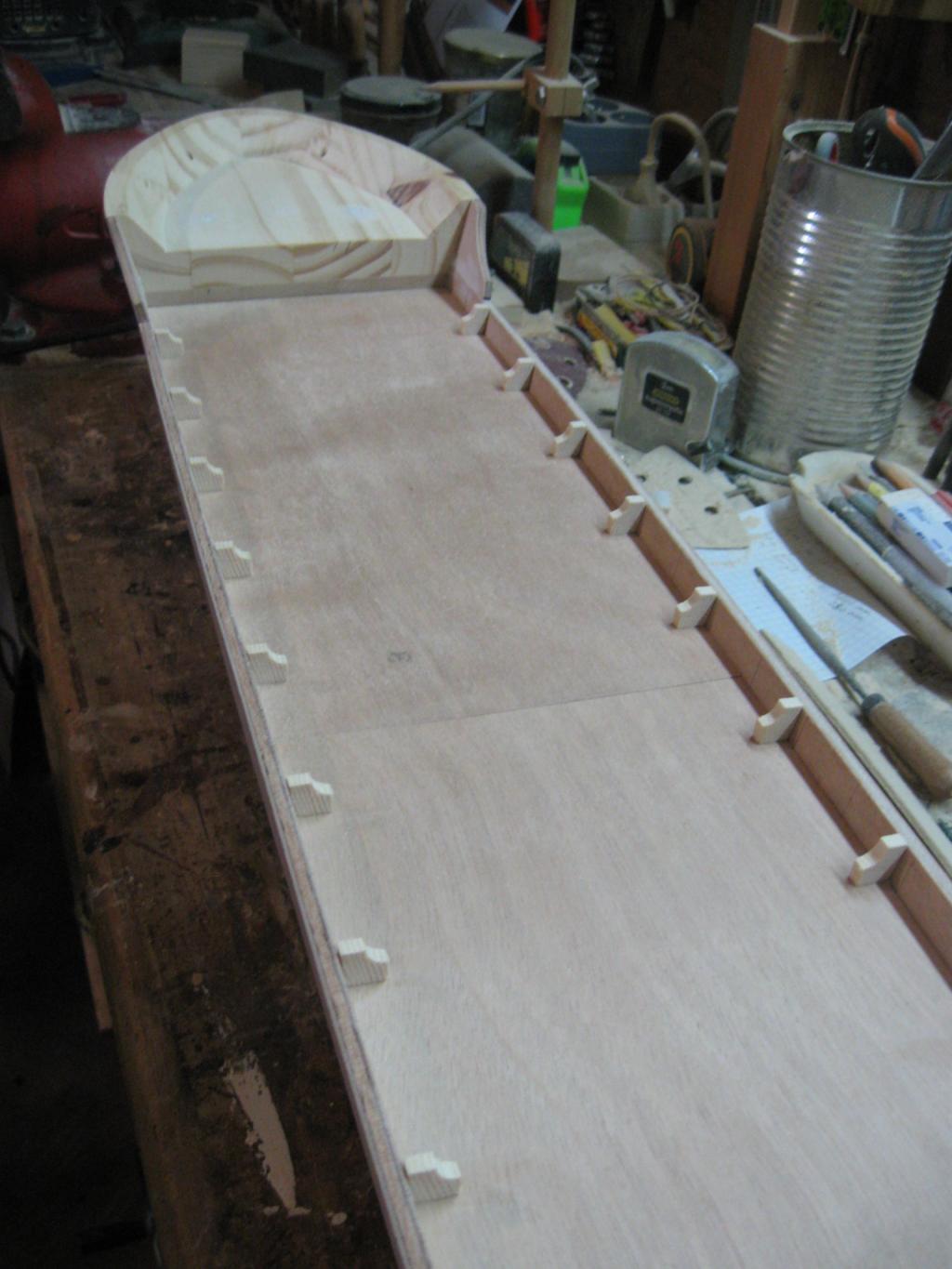

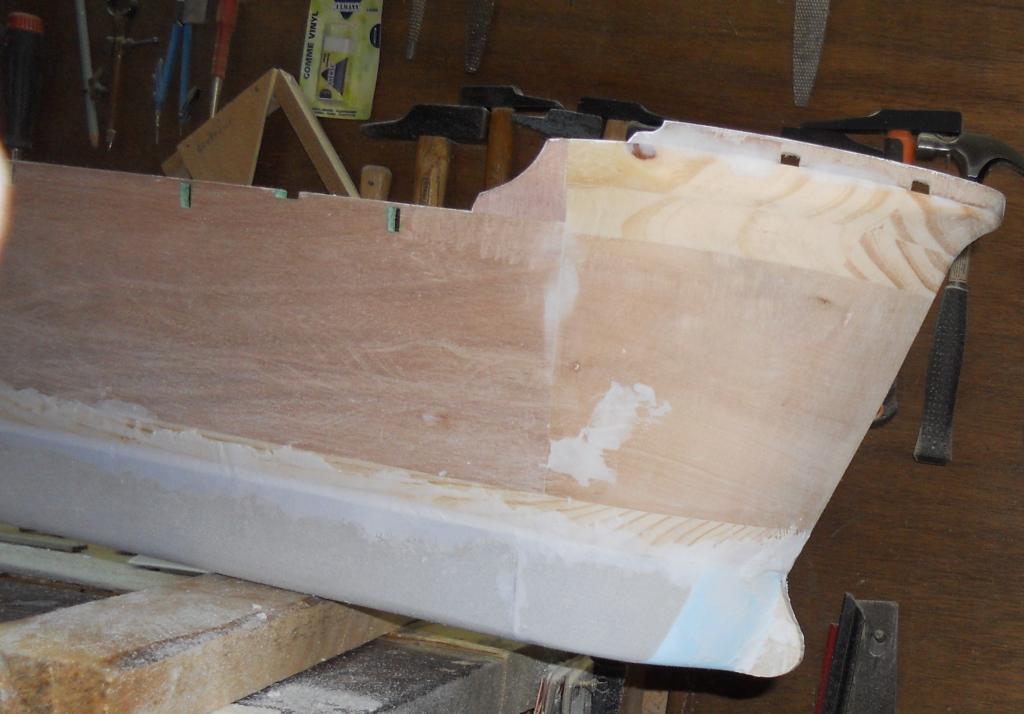

La carène est entièrement construite en bois.

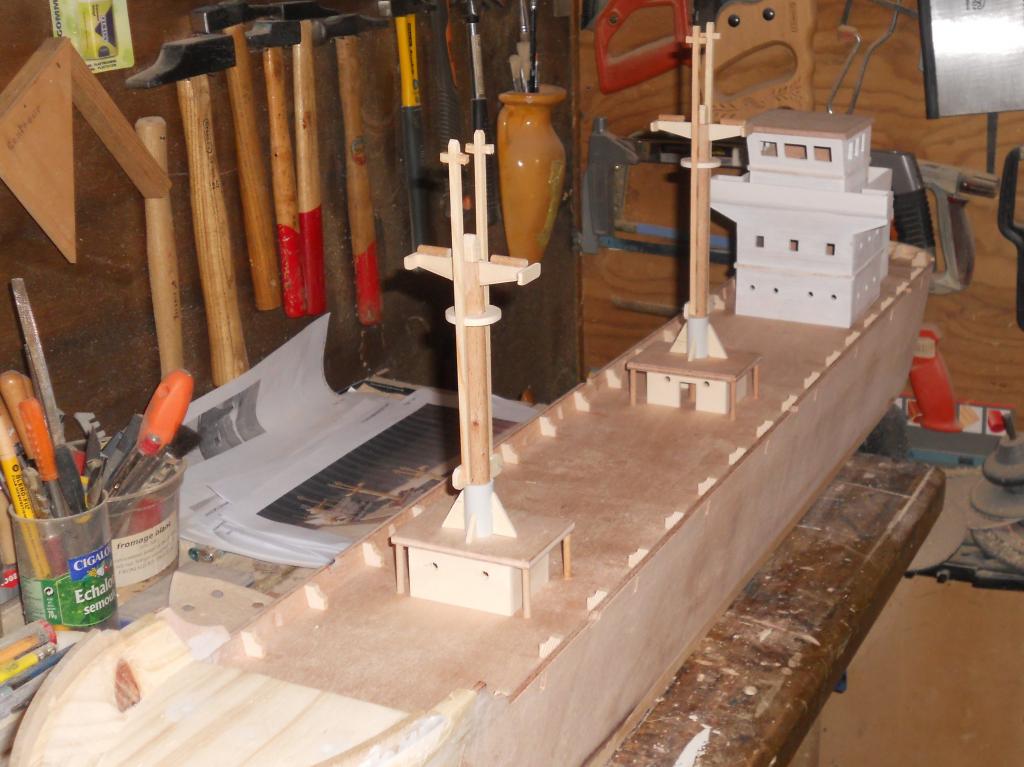

La totalité de pont est relevable pour accéder aux cales, les batteries et la motorisation seront facilement accessibles.

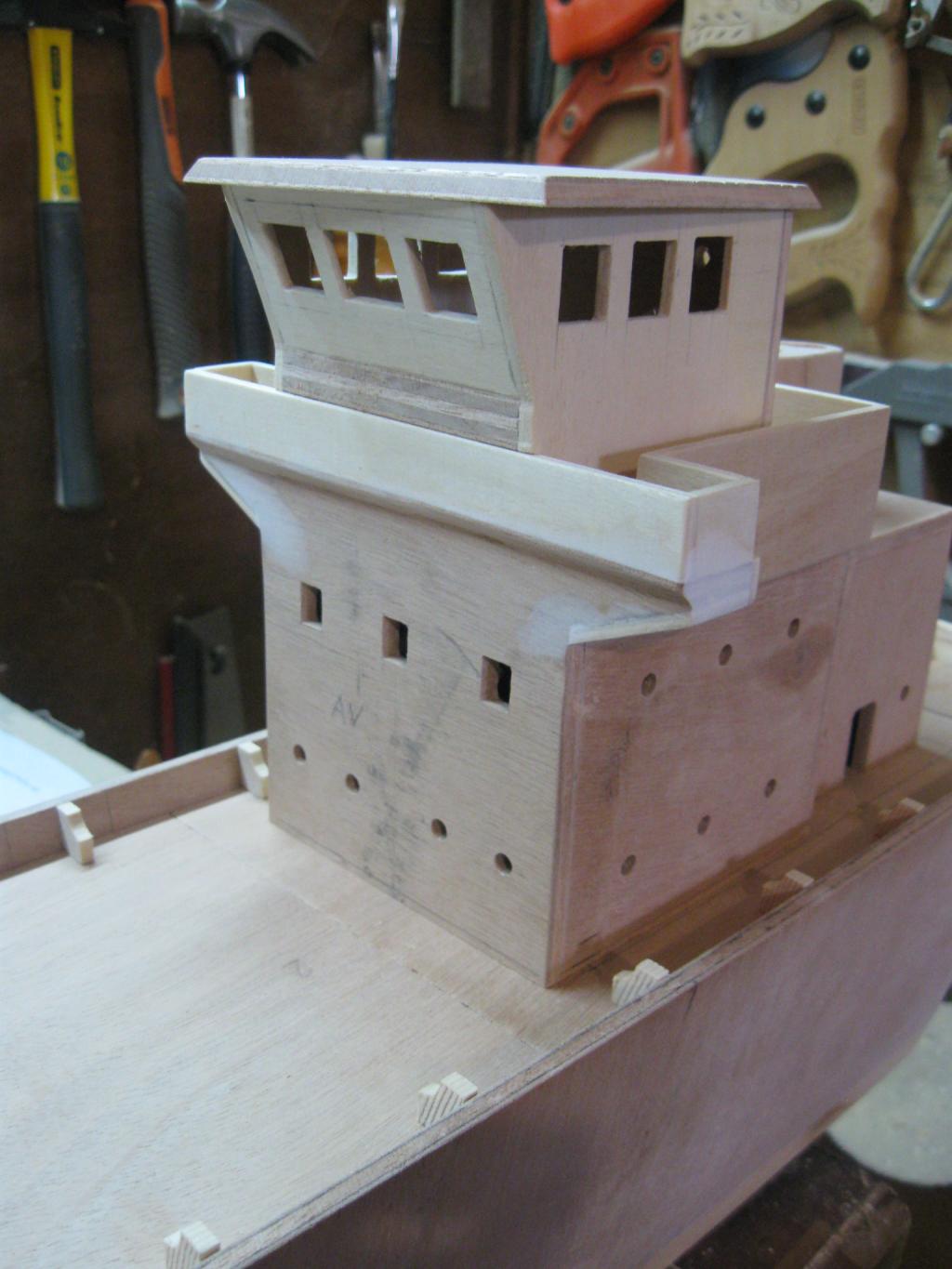

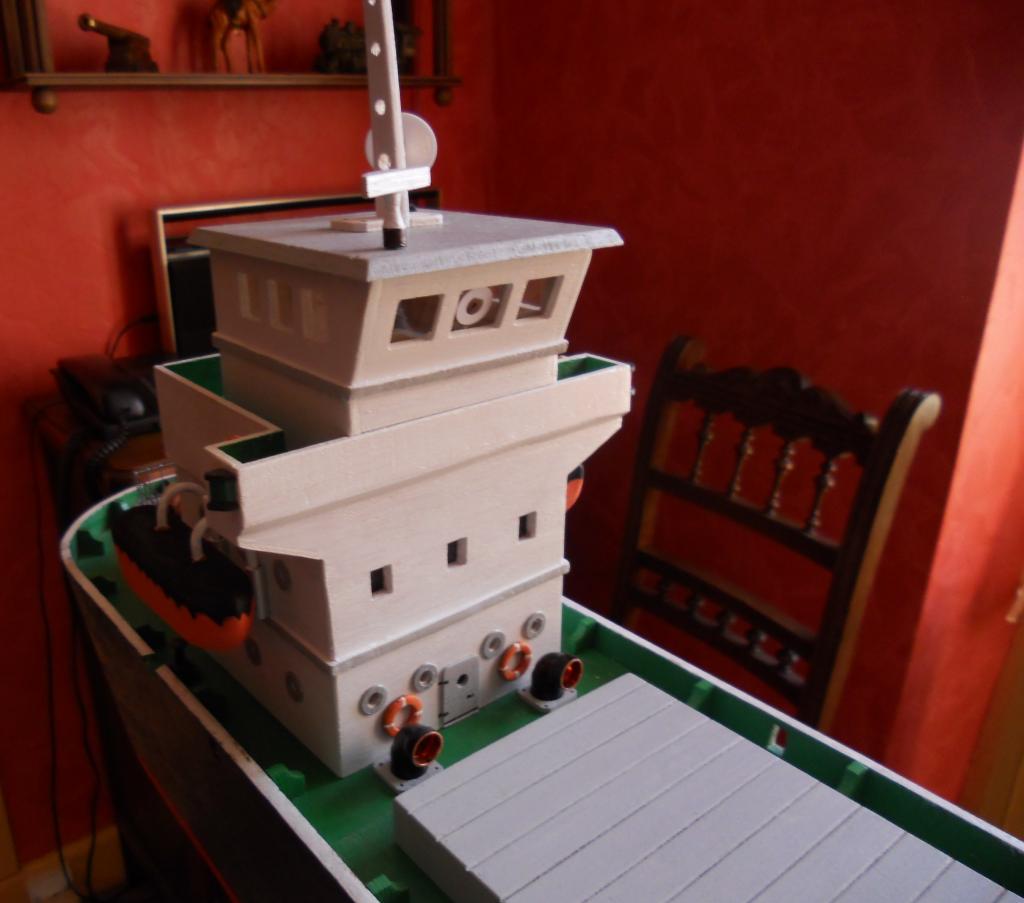

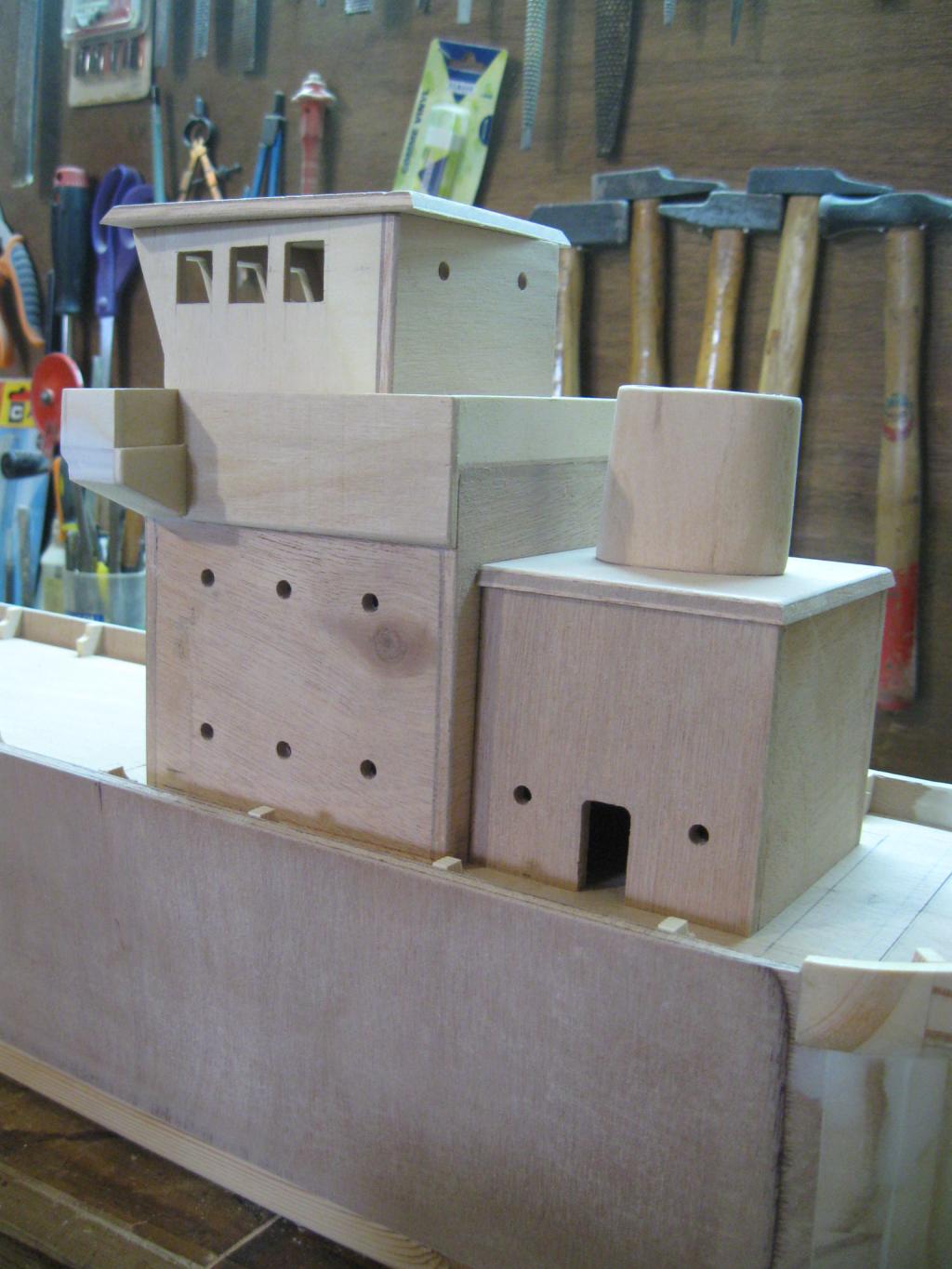

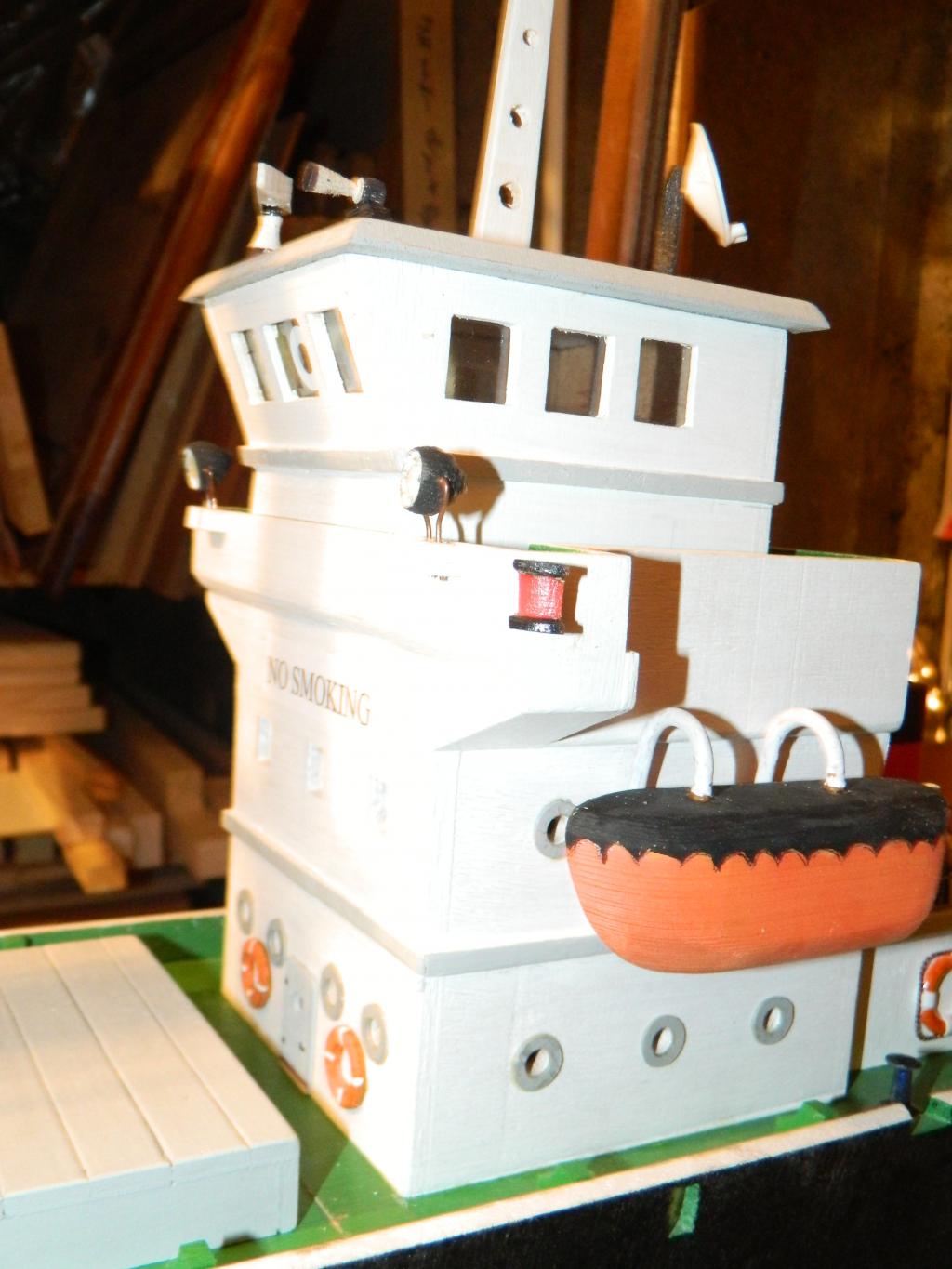

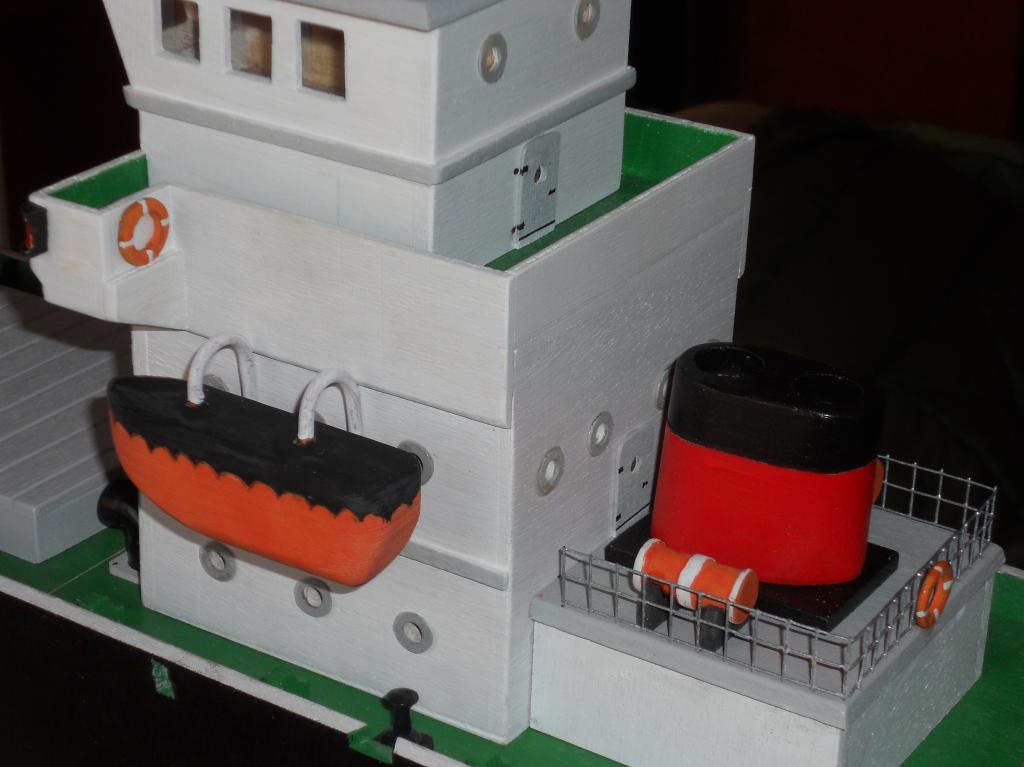

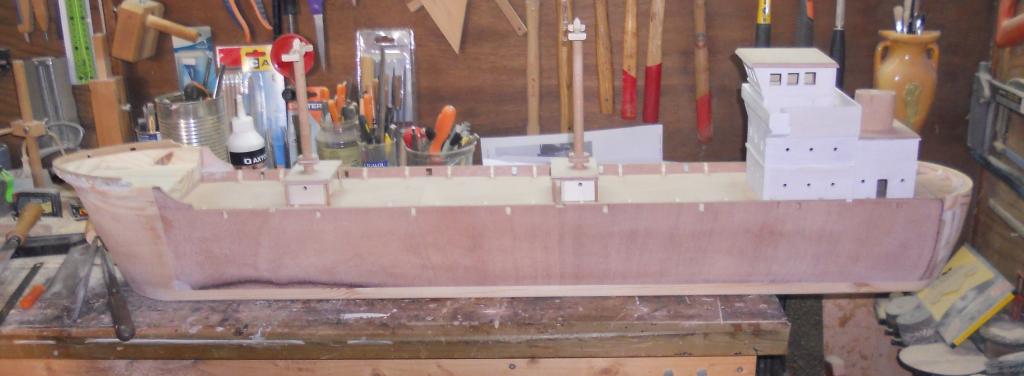

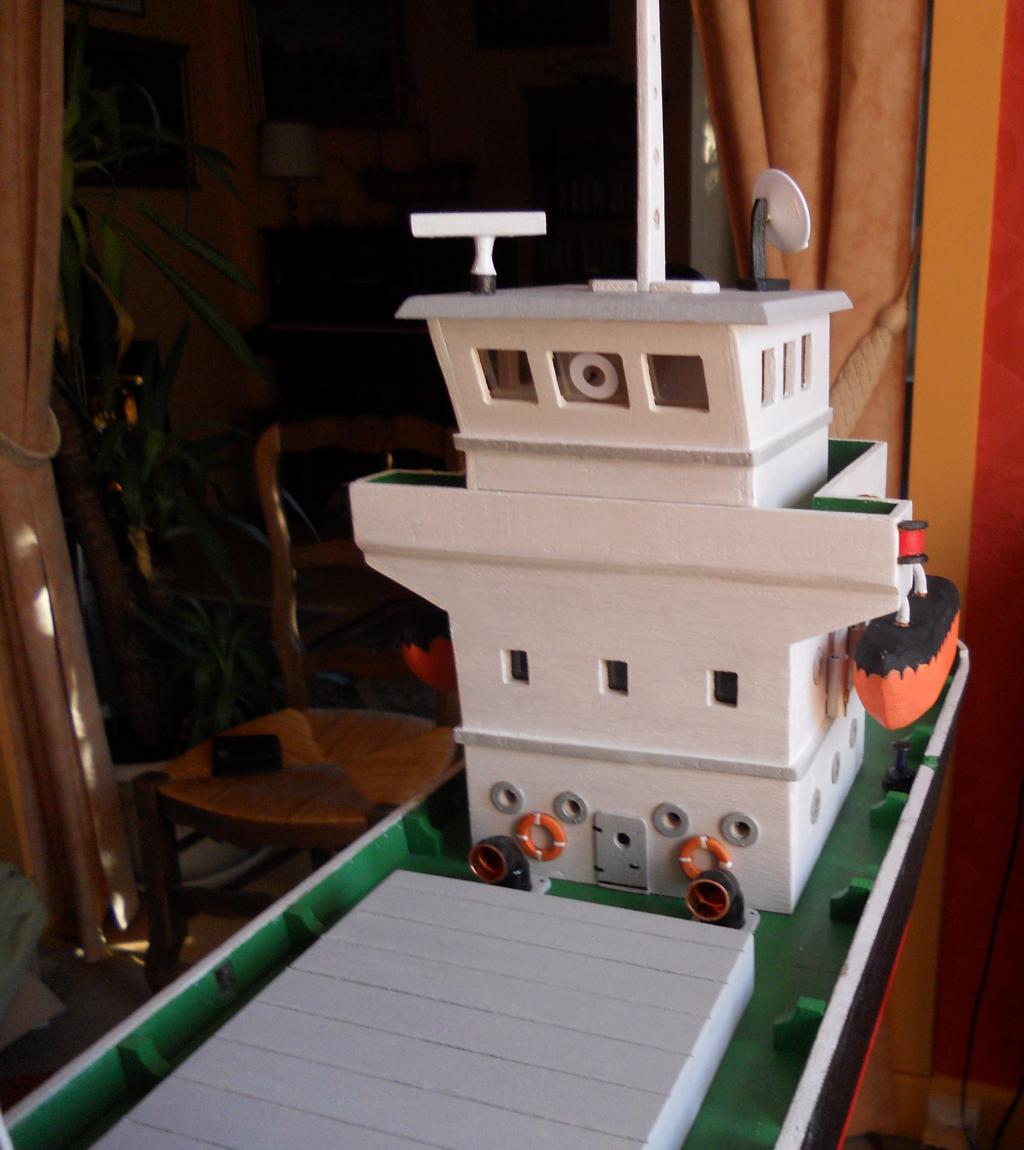

Le château et la passerelle.






Dernière édition par MisterX le Mer 3 Oct - 22:44 (2012); édité 2 fois
Revenir en haut
Publicité






MessagePosté le: Ven 28 Sep - 23:14 (2012)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
JMP
Administrateur

Hors ligne

Inscrit le: 26 Oct 2011
Messages: 973
Localisation: Gévaudan

MessagePosté le: Sam 29 Sep - 19:28 (2012)    Sujet du message: Construction d'un cargo naviguant Répondre en citant

Extra ce genre de présentation! Very Happy Very Happy Okay
C'est tout à fait l'esprit de partage que nous avons toujours souhaité ici. Merci! Very Happy

On attend la suite! Very Happy Very Happy
Revenir en haut
MisterX


Hors ligne

Inscrit le: 26 Sep 2012
Messages: 86
Localisation: 48700 Serverette

MessagePosté le: Mer 3 Oct - 23:42 (2012)    Sujet du message: Construction d'un cargo naviguant Répondre en citant

Fabrication des accessoires de bord,

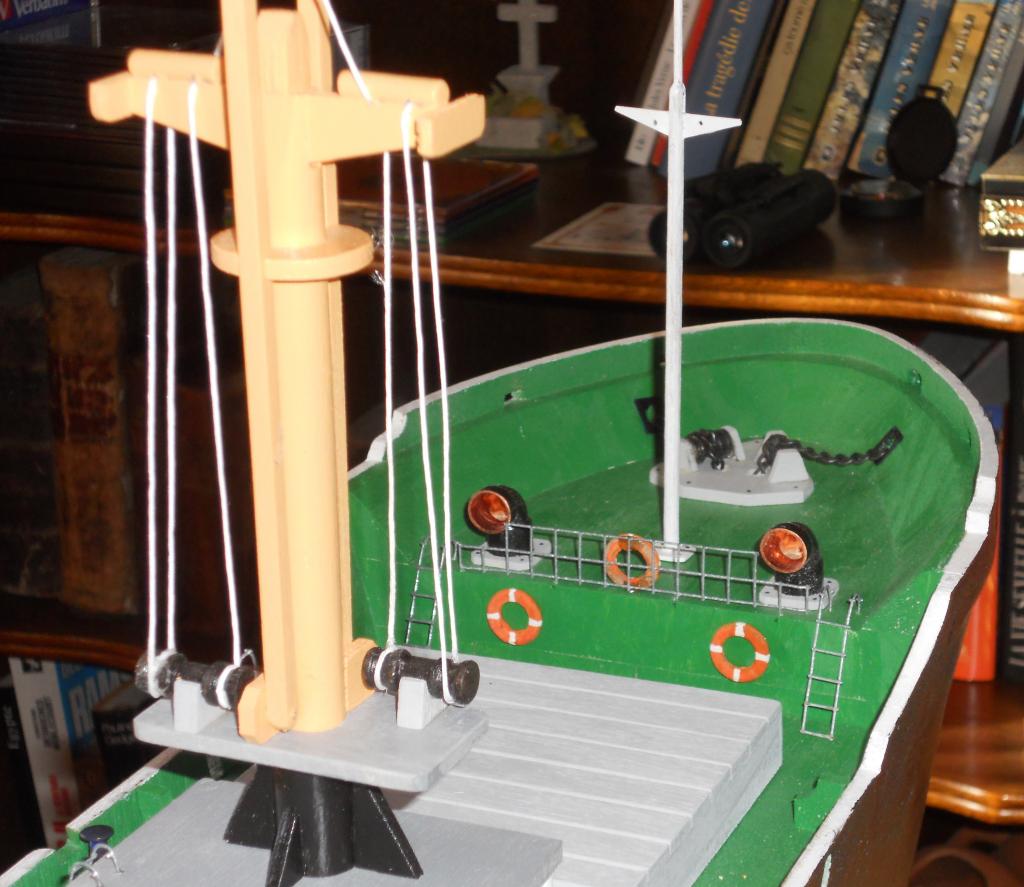

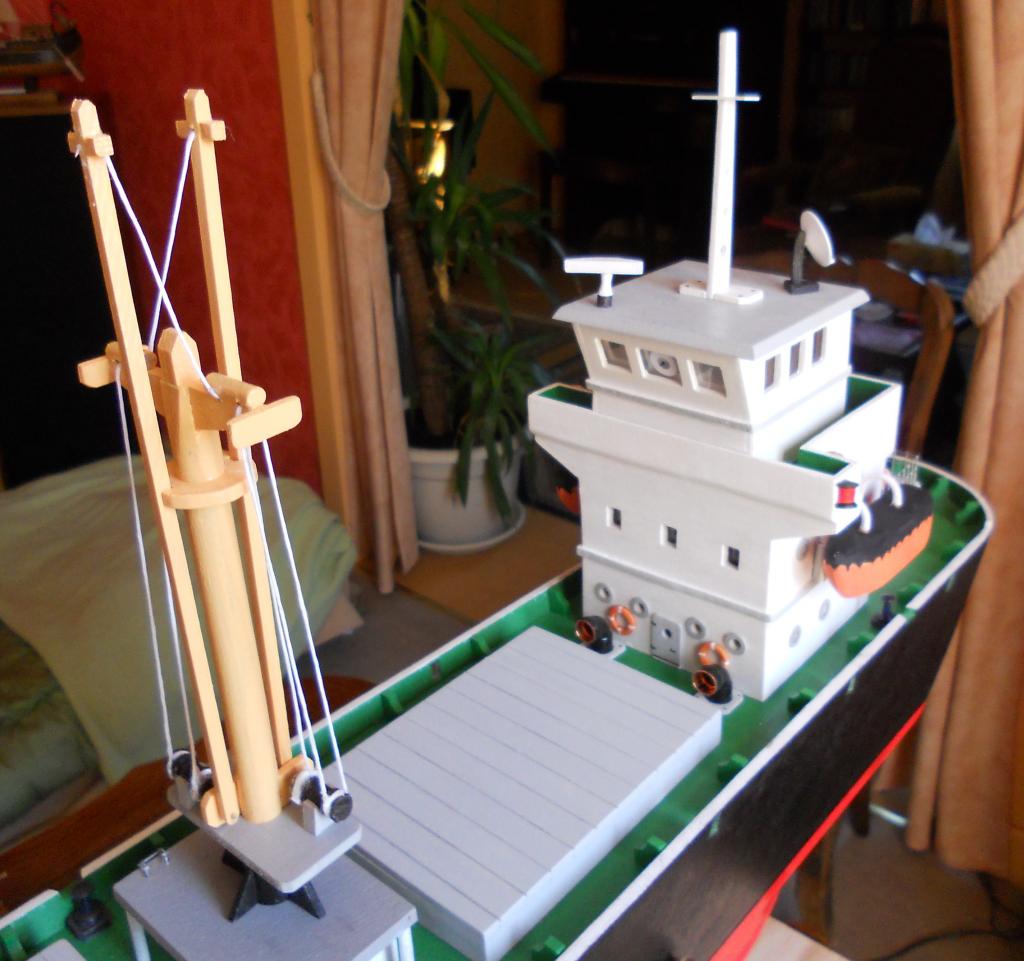

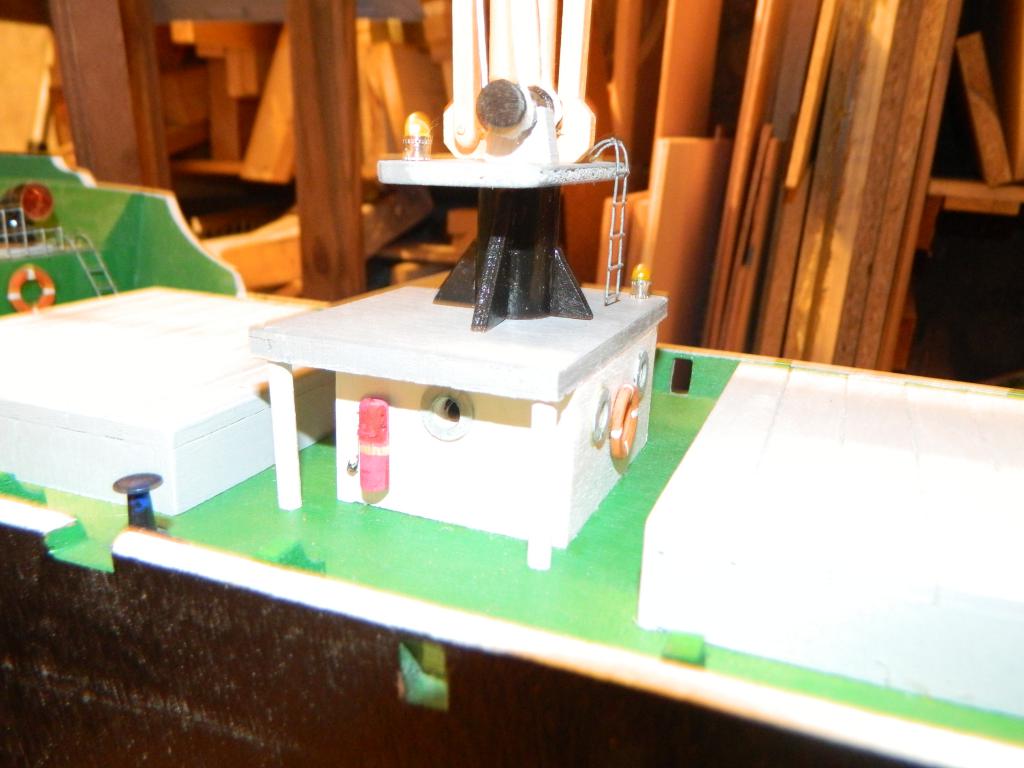

Grues de levage






Perçage des sabords sur le pont supérieur (afin d'évacuer l'eau).

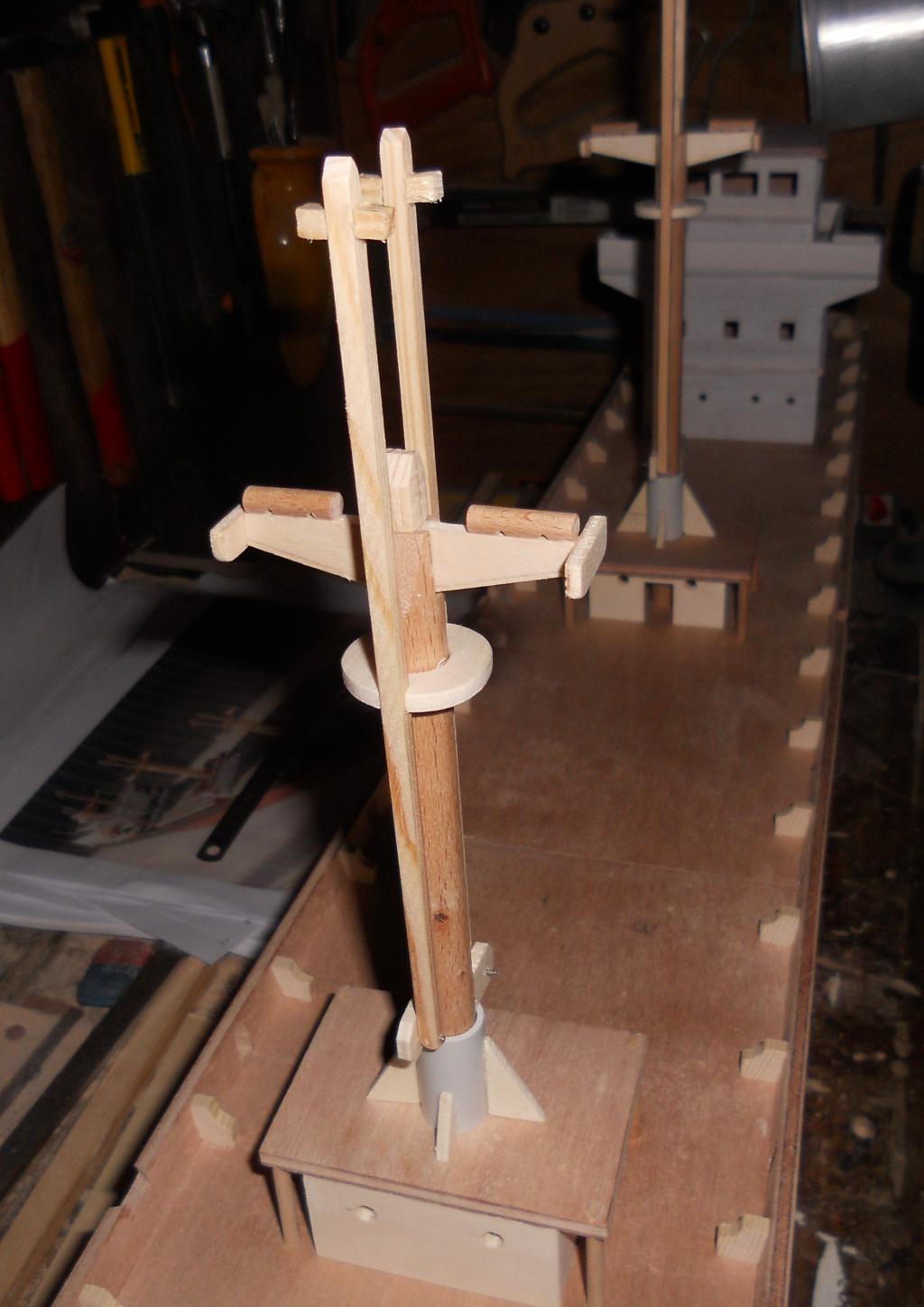

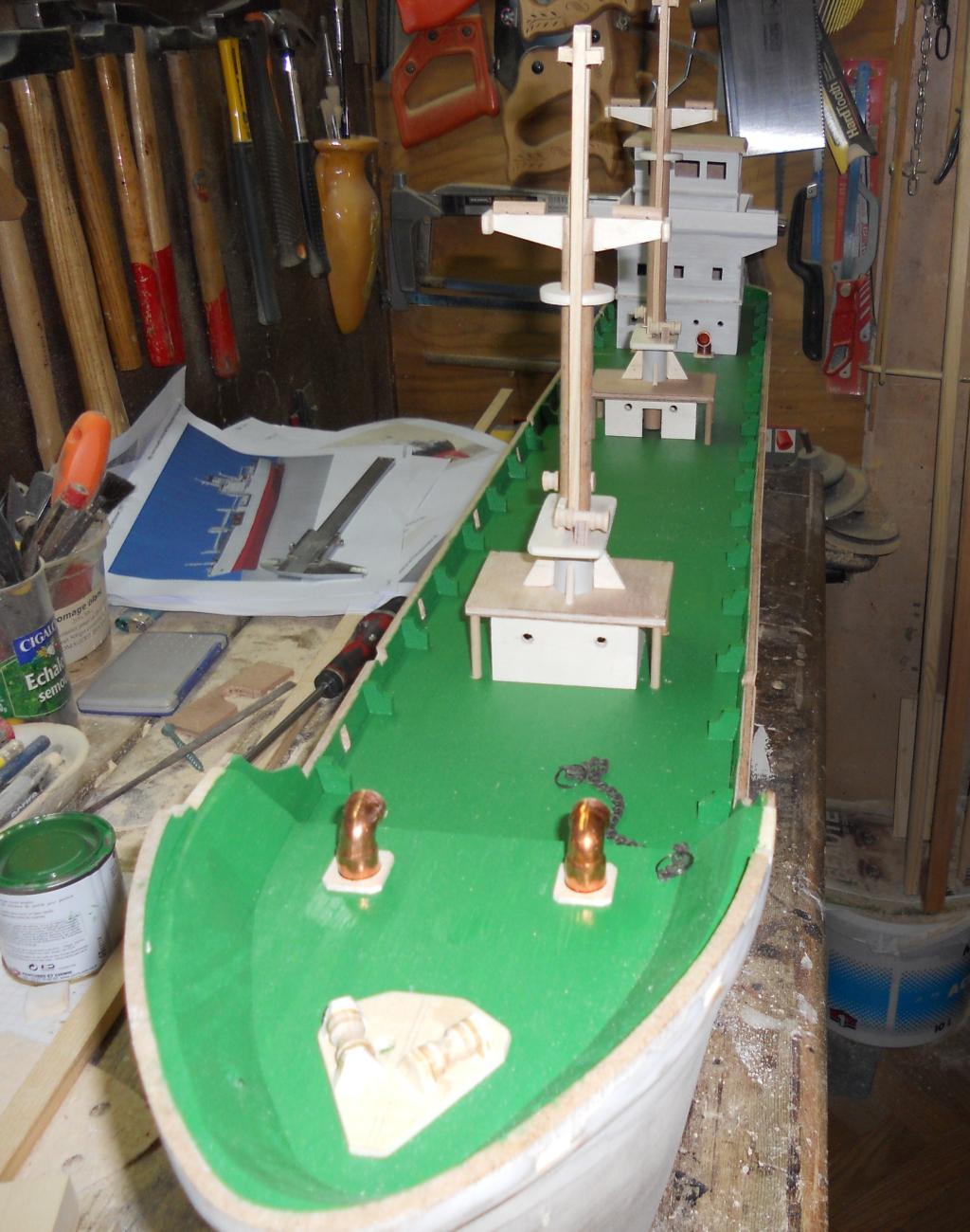

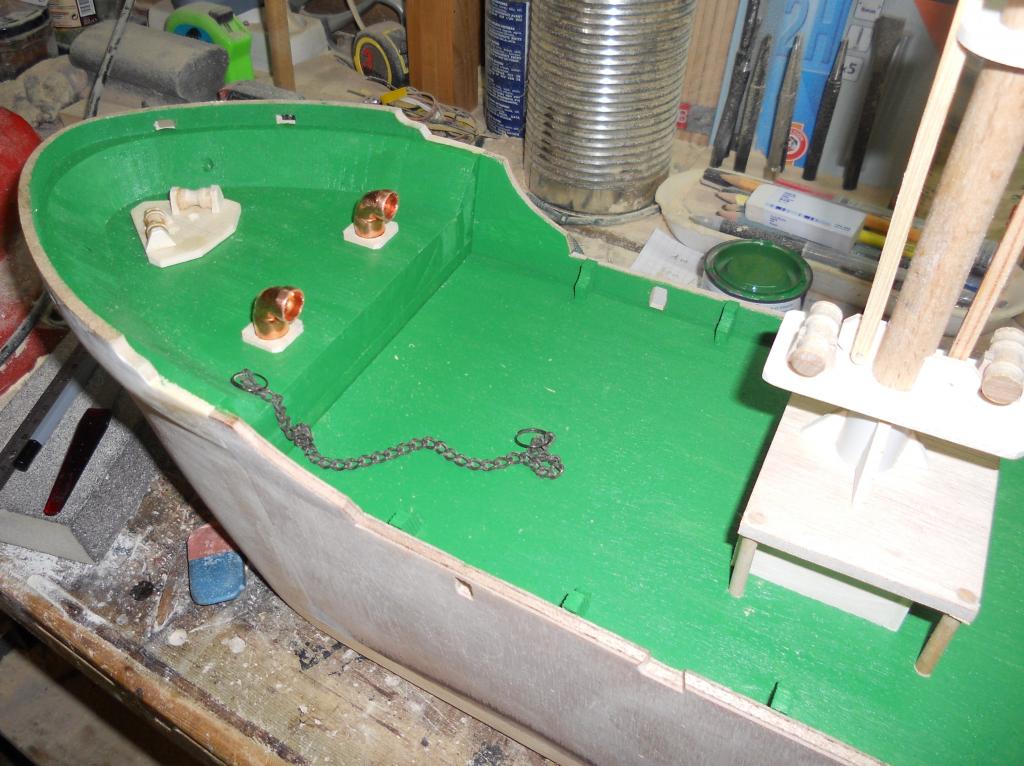

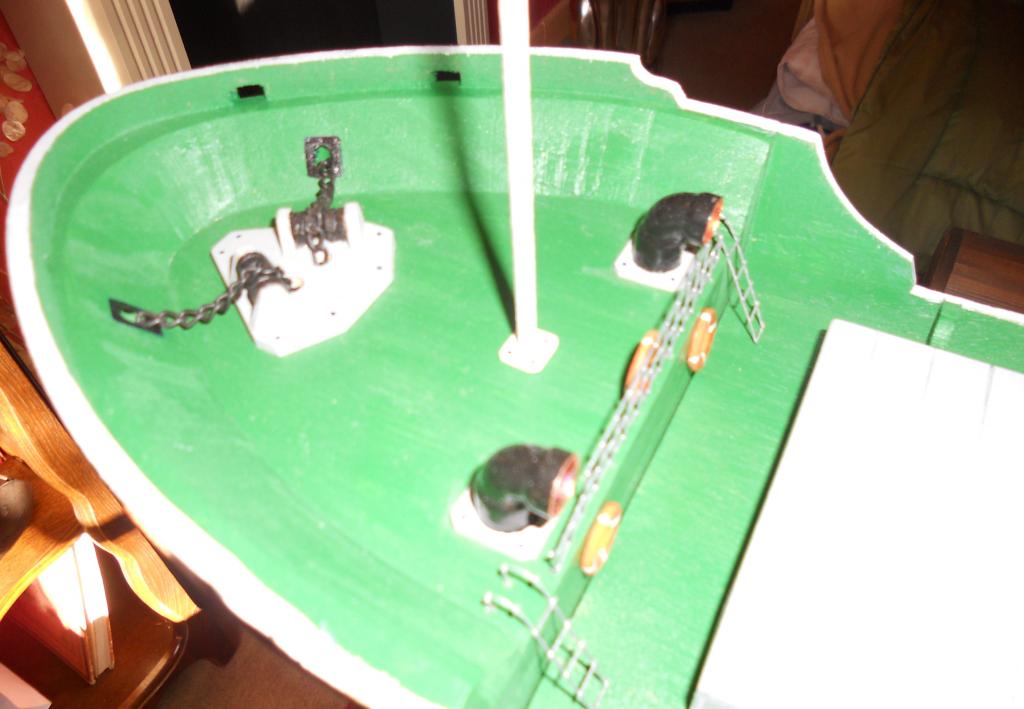

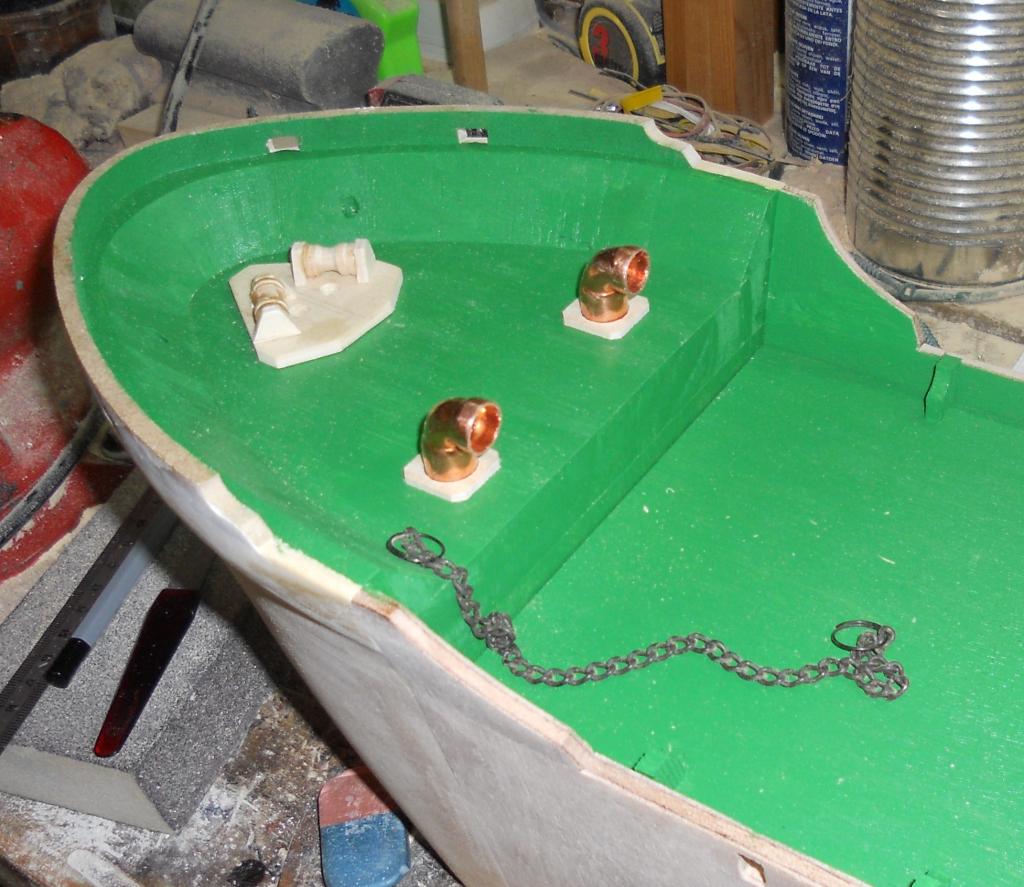

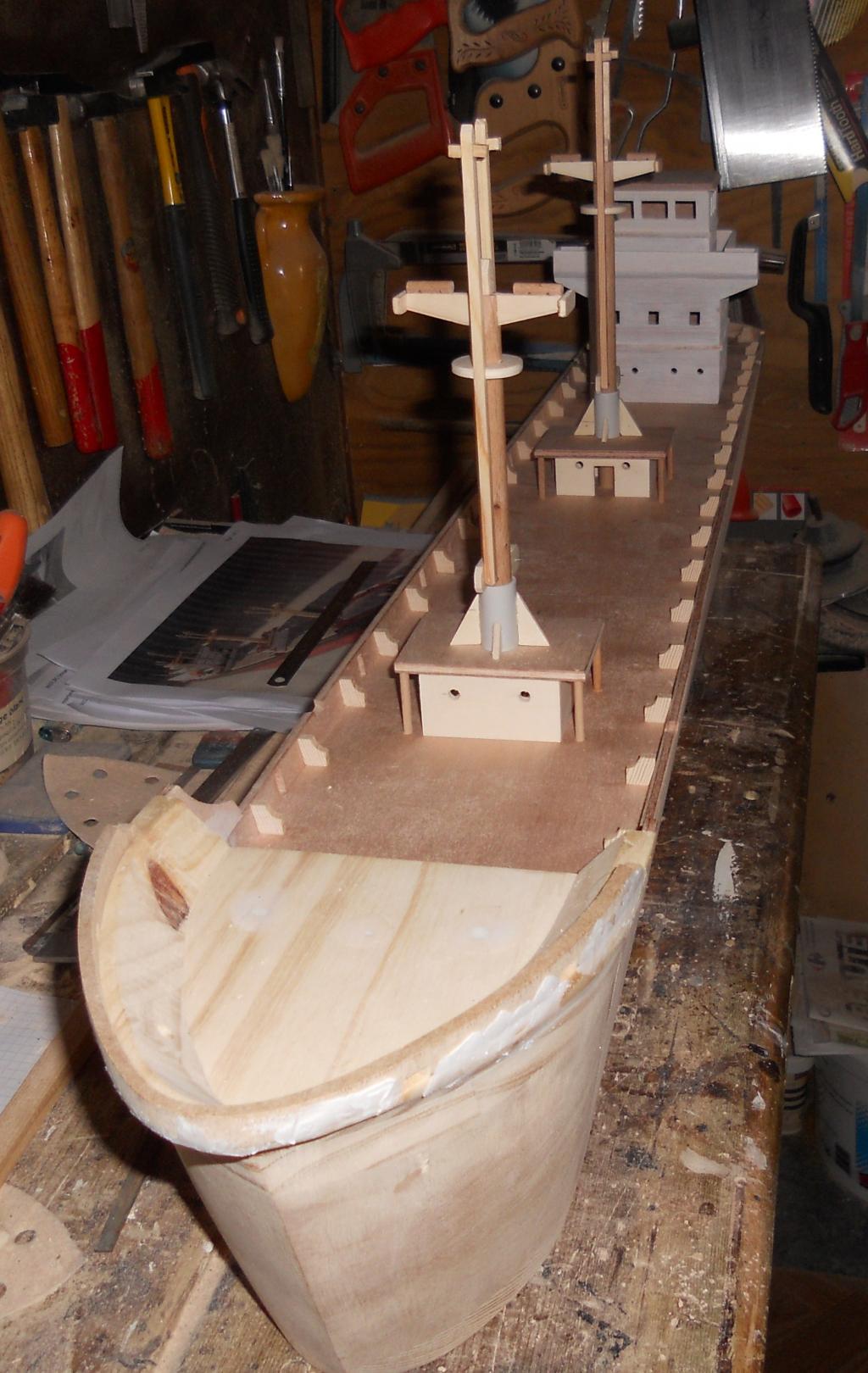

Manches à air et puits de chaines.




Revenir en haut
Patricka48


Hors ligne

Inscrit le: 26 Oct 2011
Messages: 1 642
Localisation: 48200 St-Chély d'Apcher (Lozère)

MessagePosté le: Mer 3 Oct - 23:46 (2012)    Sujet du message: Construction d'un cargo naviguant Répondre en citant

Merci pour tes photos et tes explications.
_________________
on ne jouit bien que de ce que l'on partage !
Revenir en haut
Benjacool48


Hors ligne

Inscrit le: 26 Oct 2011
Messages: 427
Localisation: 48200 Saint-Chély d'Apcher

MessagePosté le: Jeu 25 Oct - 19:46 (2012)    Sujet du message: Construction d'un cargo naviguant Répondre en citant

Wouaaho !!!!
Super ce cargo !!!!
J'ai vraiment hâte de voir la suite de la construction !!!!
_________________
Modéliste Lozèrien et fier de l'être .
Mon surnom: Lapin.
Revenir en haut
MSN
JMP
Administrateur

Hors ligne

Inscrit le: 26 Oct 2011
Messages: 973
Localisation: Gévaudan

MessagePosté le: Jeu 25 Oct - 23:08 (2012)    Sujet du message: Construction d'un cargo naviguant Répondre en citant

Stoooppp!!!! Very Happy

Pas de lapin sur les bateaux, c'est une vieille tradition dans la marine! Mr. Green wistle wistle wistle Laughing Mort de Rire
Revenir en haut
Benjacool48


Hors ligne

Inscrit le: 26 Oct 2011
Messages: 427
Localisation: 48200 Saint-Chély d'Apcher

MessagePosté le: Lun 29 Oct - 15:48 (2012)    Sujet du message: Construction d'un cargo naviguant Répondre en citant

Haut les mains le loup !!! -mickey



_________________
Modéliste Lozèrien et fier de l'être .
Mon surnom: Lapin.
Revenir en haut
MSN
JMP
Administrateur

Hors ligne

Inscrit le: 26 Oct 2011
Messages: 973
Localisation: Gévaudan

MessagePosté le: Lun 29 Oct - 20:22 (2012)    Sujet du message: Construction d'un cargo naviguant Répondre en citant



wistle wistle wistle wistle angel3 Mort de Rire
Revenir en haut
MisterX


Hors ligne

Inscrit le: 26 Sep 2012
Messages: 86
Localisation: 48700 Serverette

MessagePosté le: Sam 24 Nov - 00:39 (2012)    Sujet du message: Construction d'un cargo naviguant Répondre en citant

On reprend le chantier, après avoir fait une petite visite à Rodez Maquettes pour la fourniture du matériel de navigation.

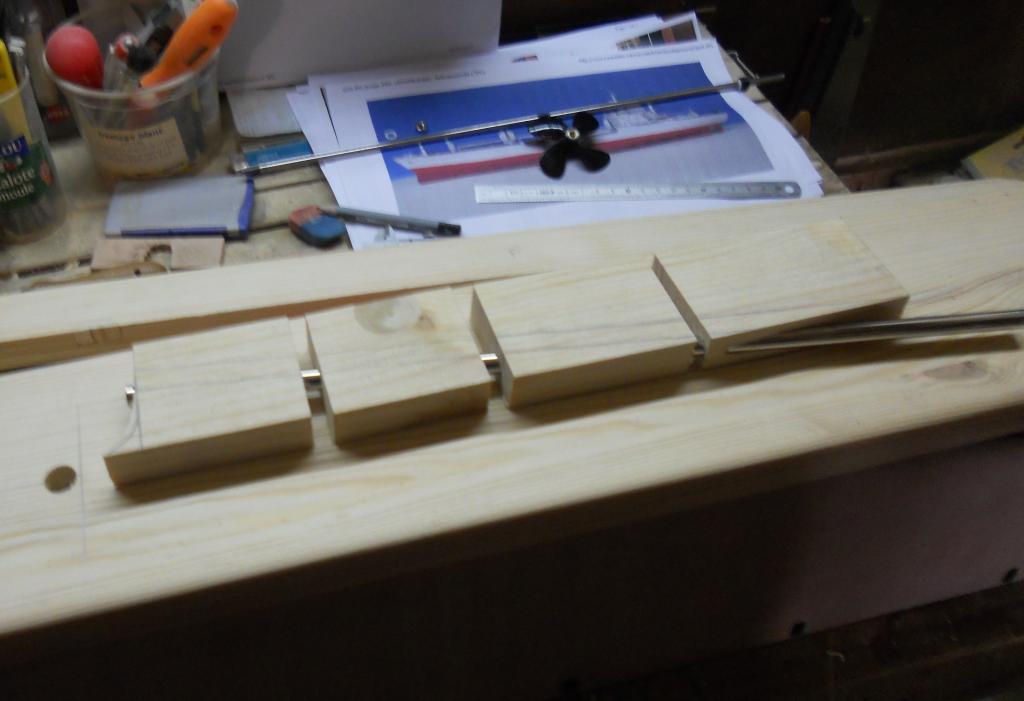

Préparation du tunnel de la ligne d'arbre, il contiendra l'arbre qui fera tourner l'hélice.

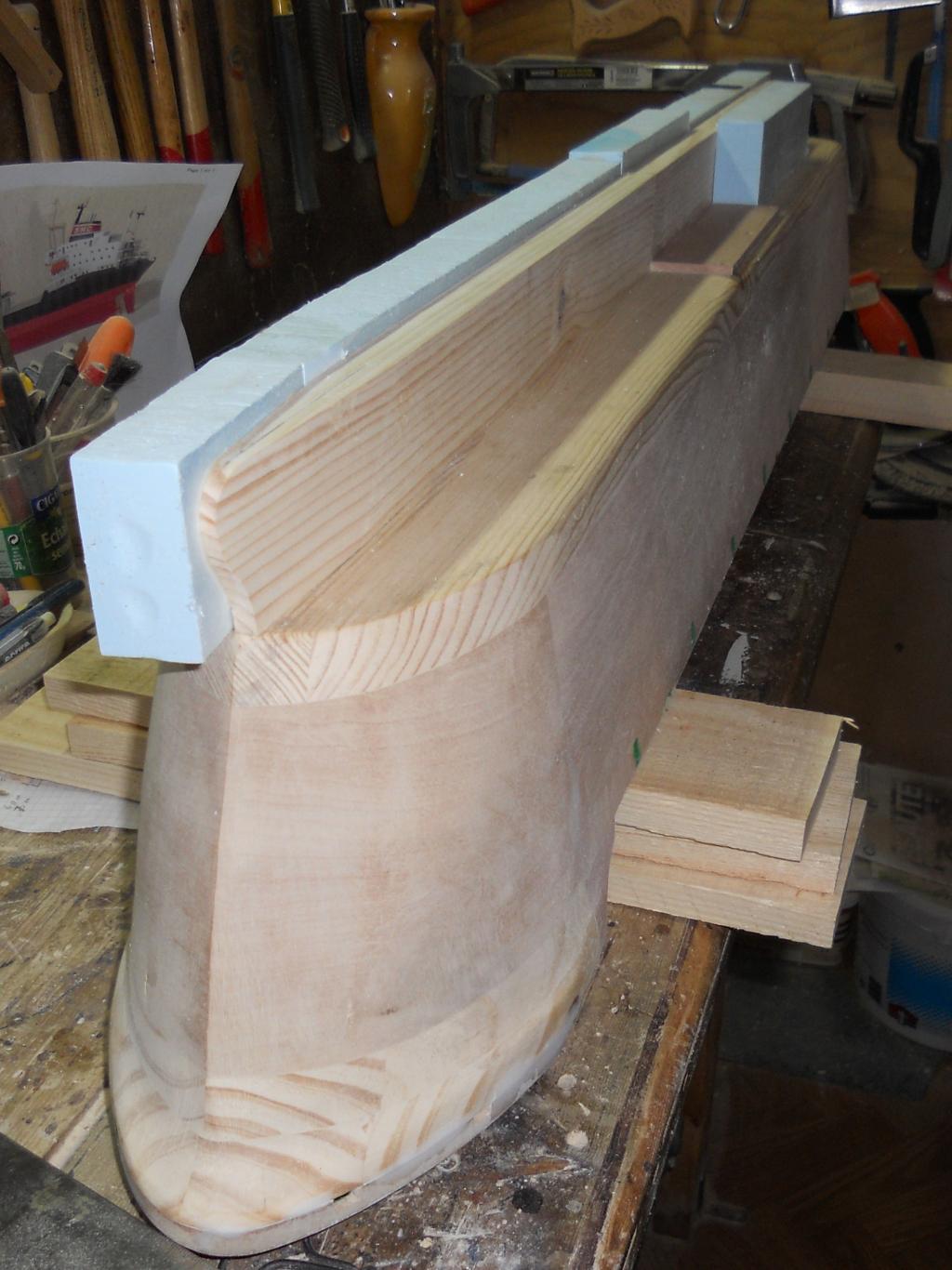

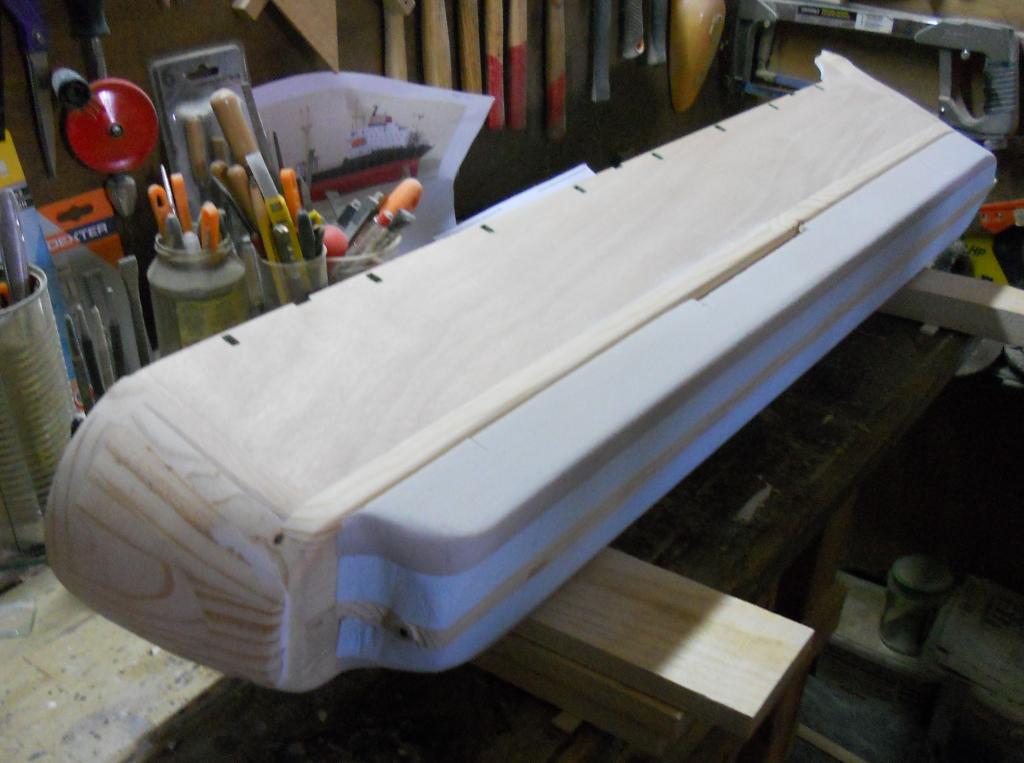

Préparation de la quille.

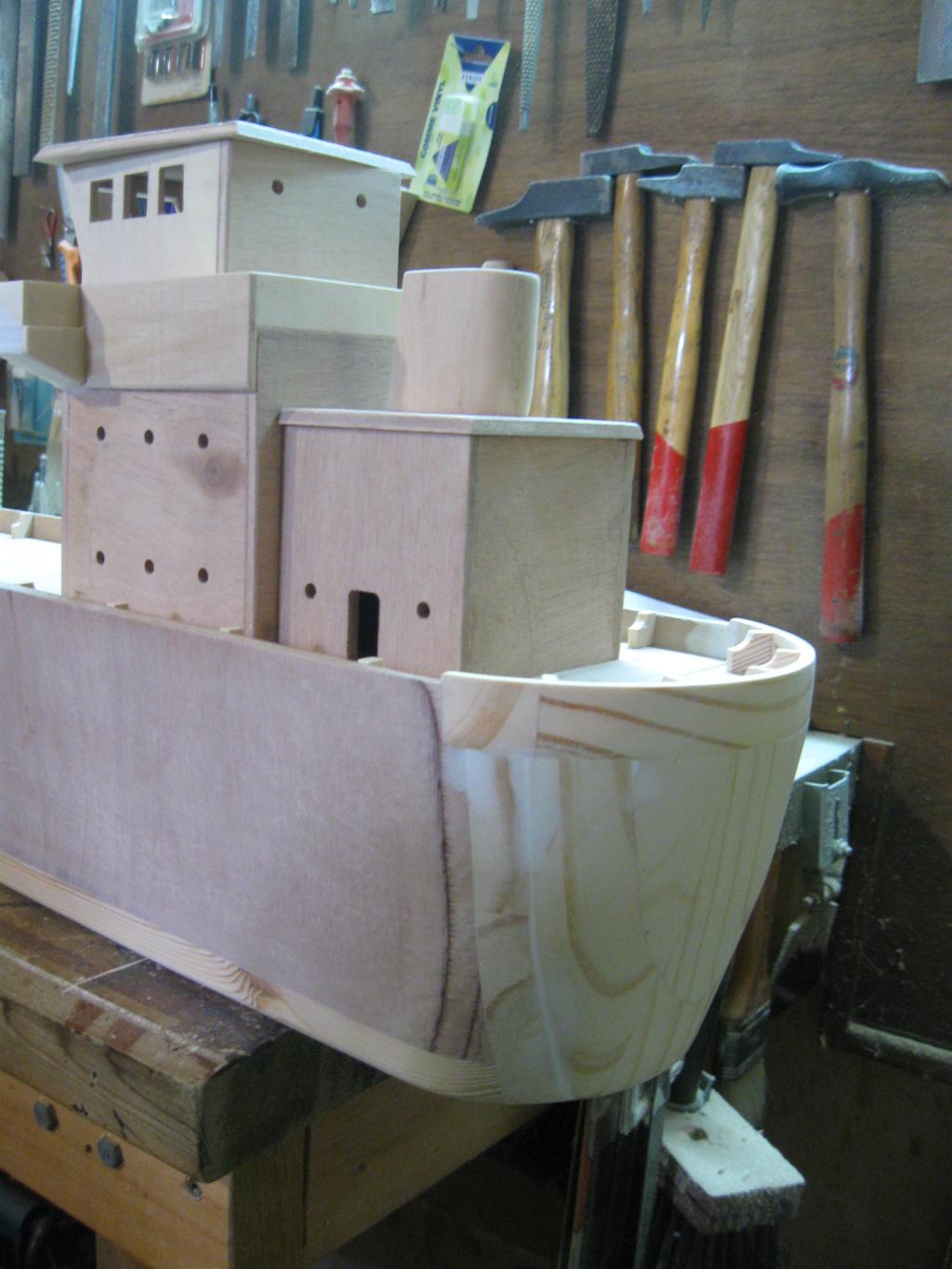

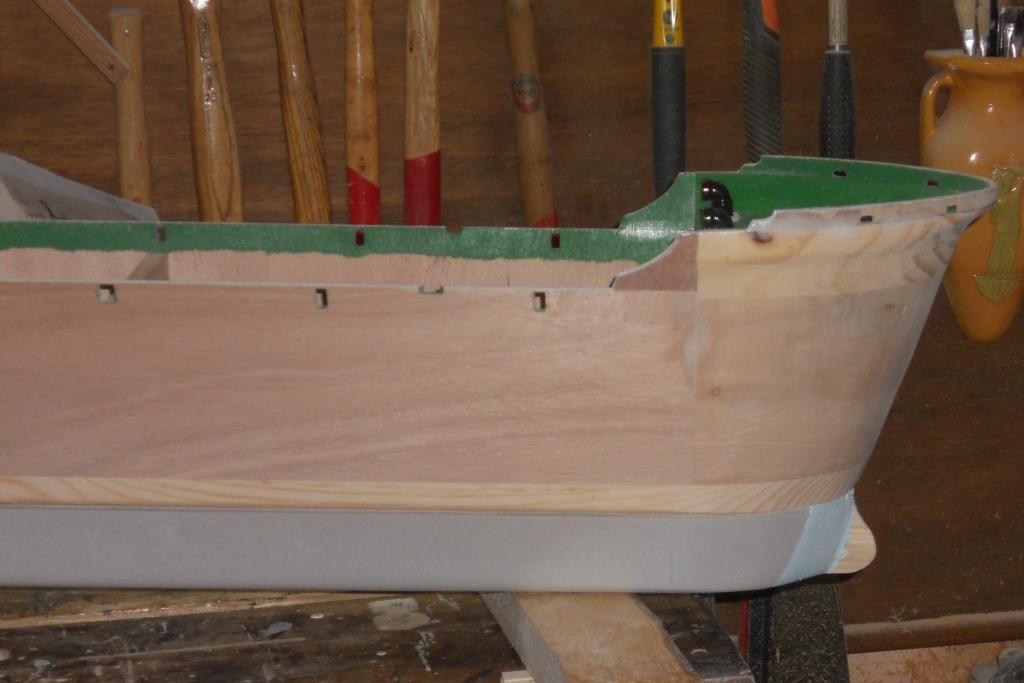

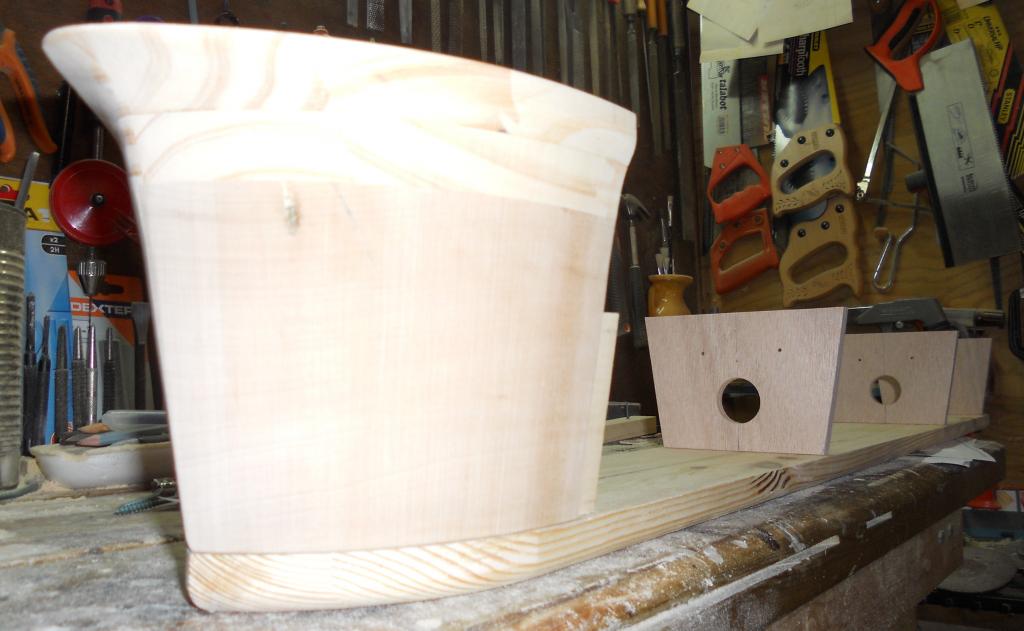

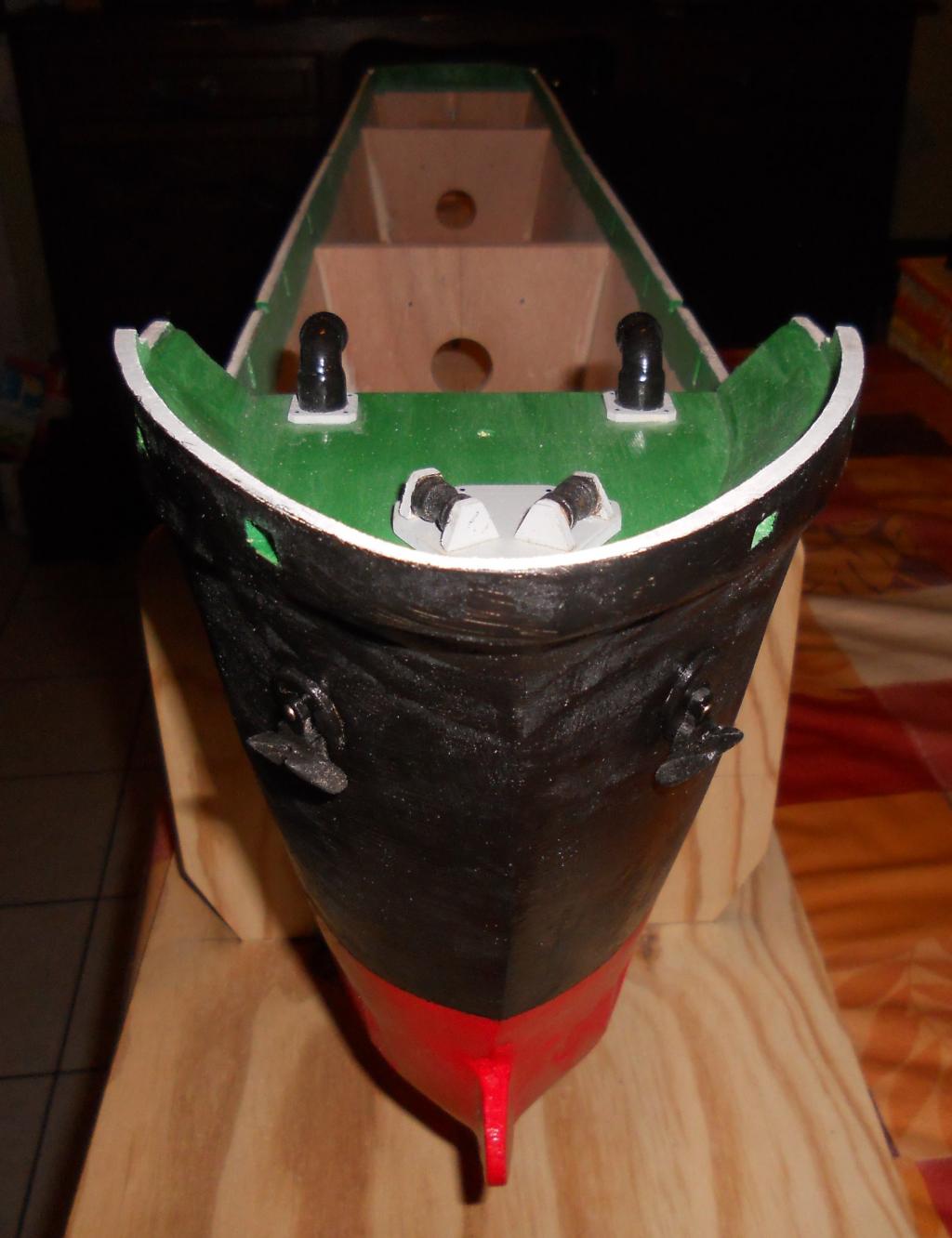

La proue (avant du bateau) et son éperon.


La poupe (arrière du bateau) et la sortie du tunnel d'arbre.

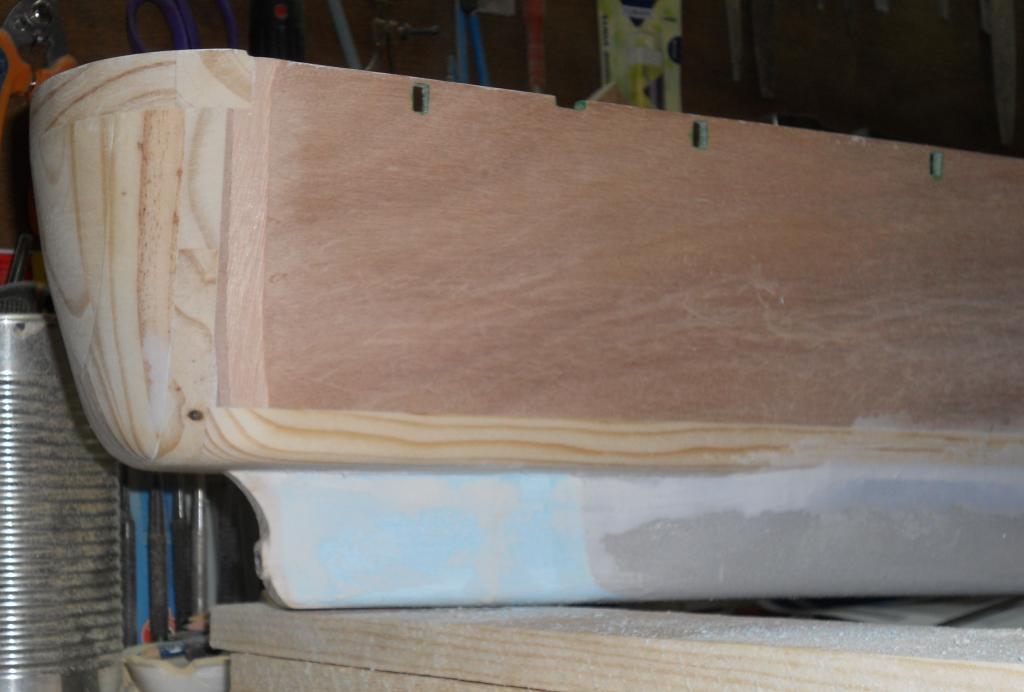

J'enduis la partie basse du bateau.

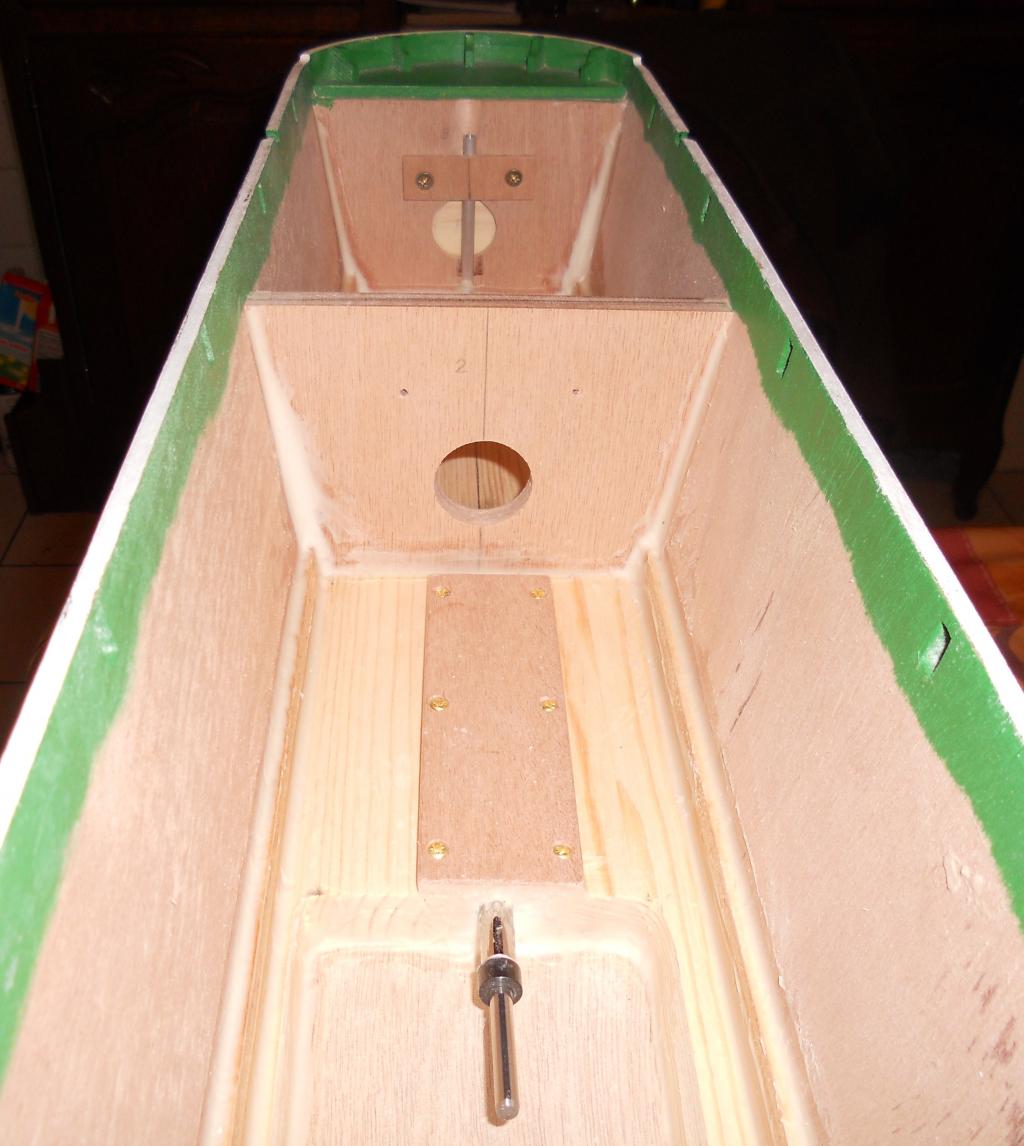

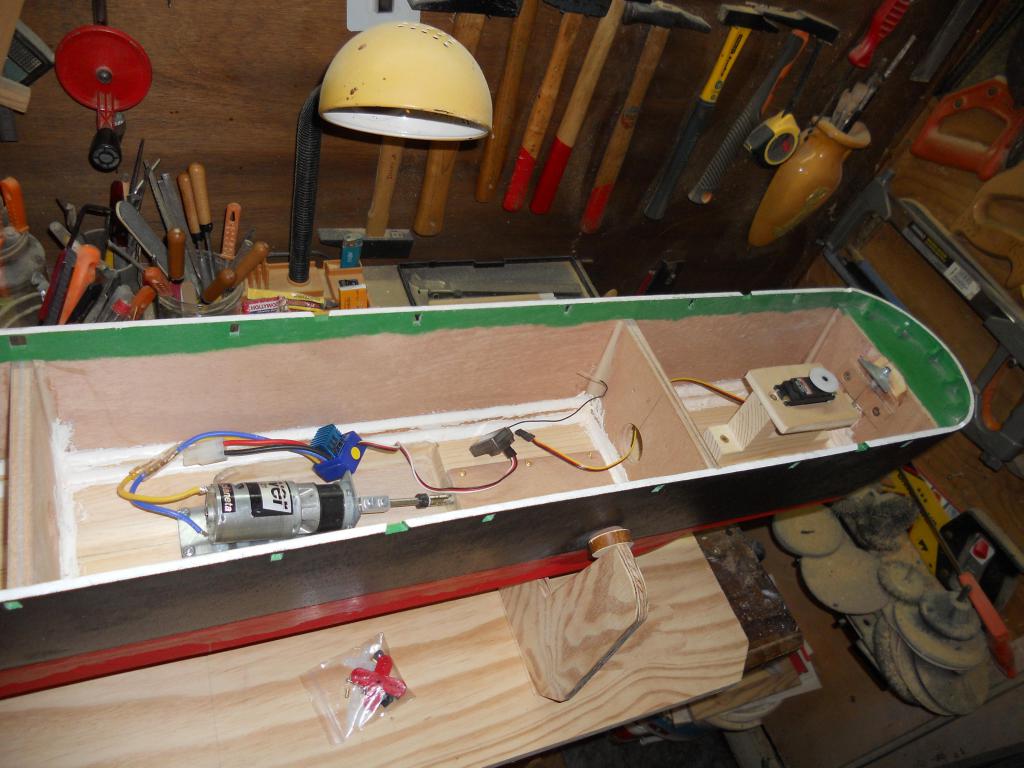

La cale ou viendra s'insérer le moteur, les accumulateurs et le récepteur.


J'ai créé un support afin de peindre facilement, facilité le séchage et l'utilisé pour la présentation hors d'eau.

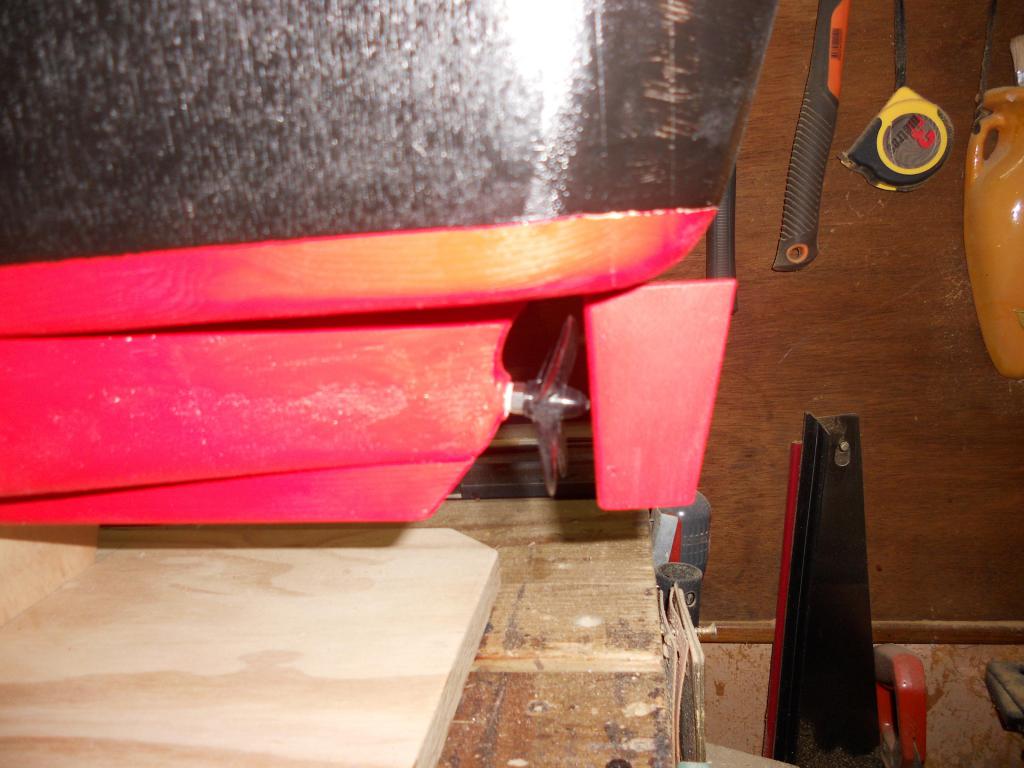

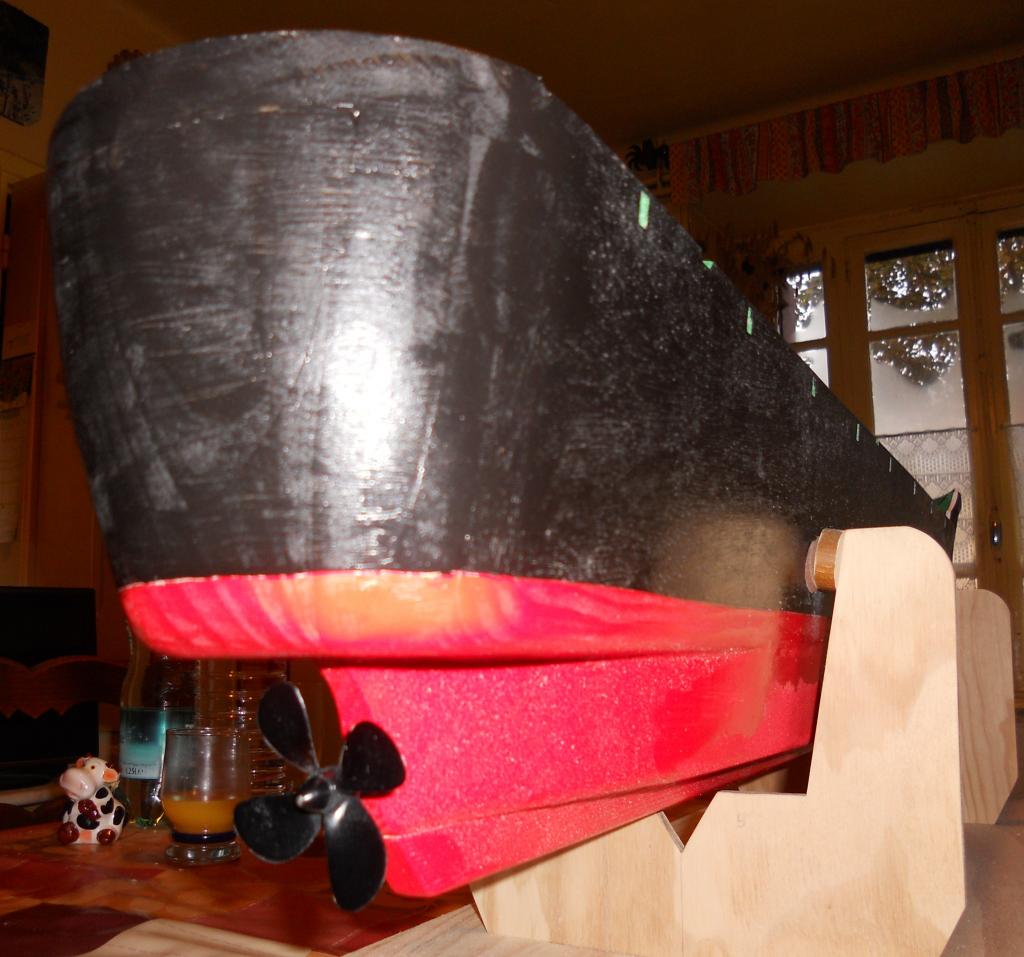

Le positionnement de l"hélice.

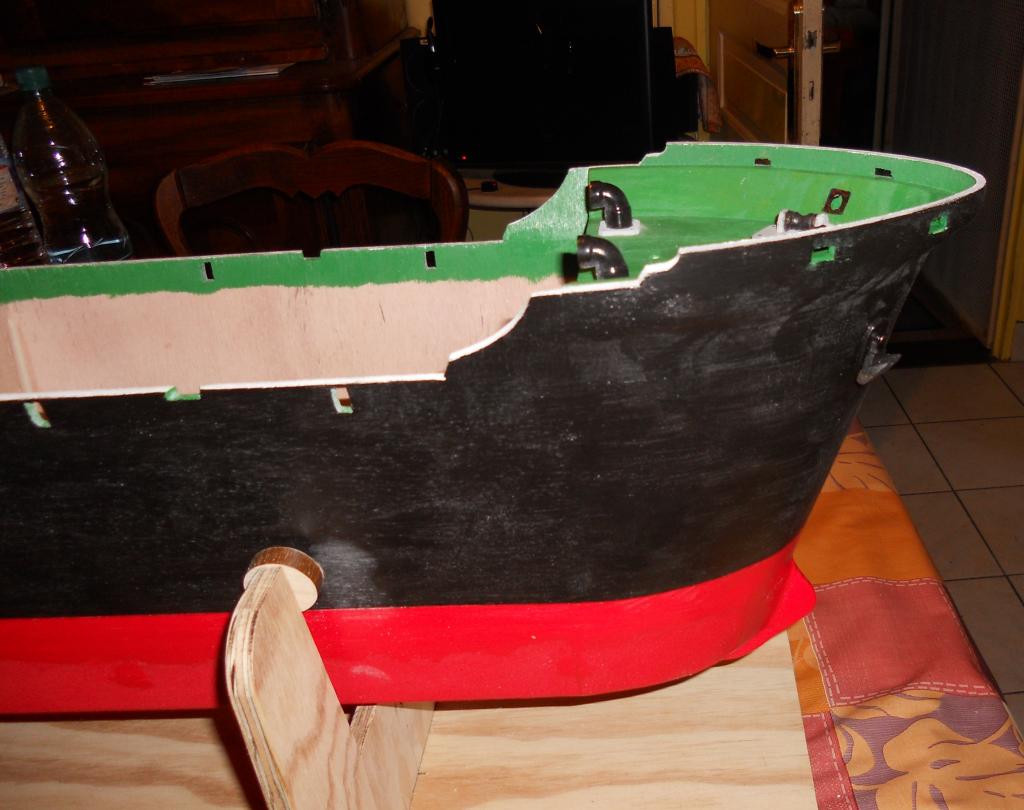

L'avant du bateau.


Revenir en haut
MisterX


Hors ligne

Inscrit le: 26 Sep 2012
Messages: 86
Localisation: 48700 Serverette

MessagePosté le: Sam 24 Nov - 01:14 (2012)    Sujet du message: Construction d'un cargo naviguant Répondre en citant

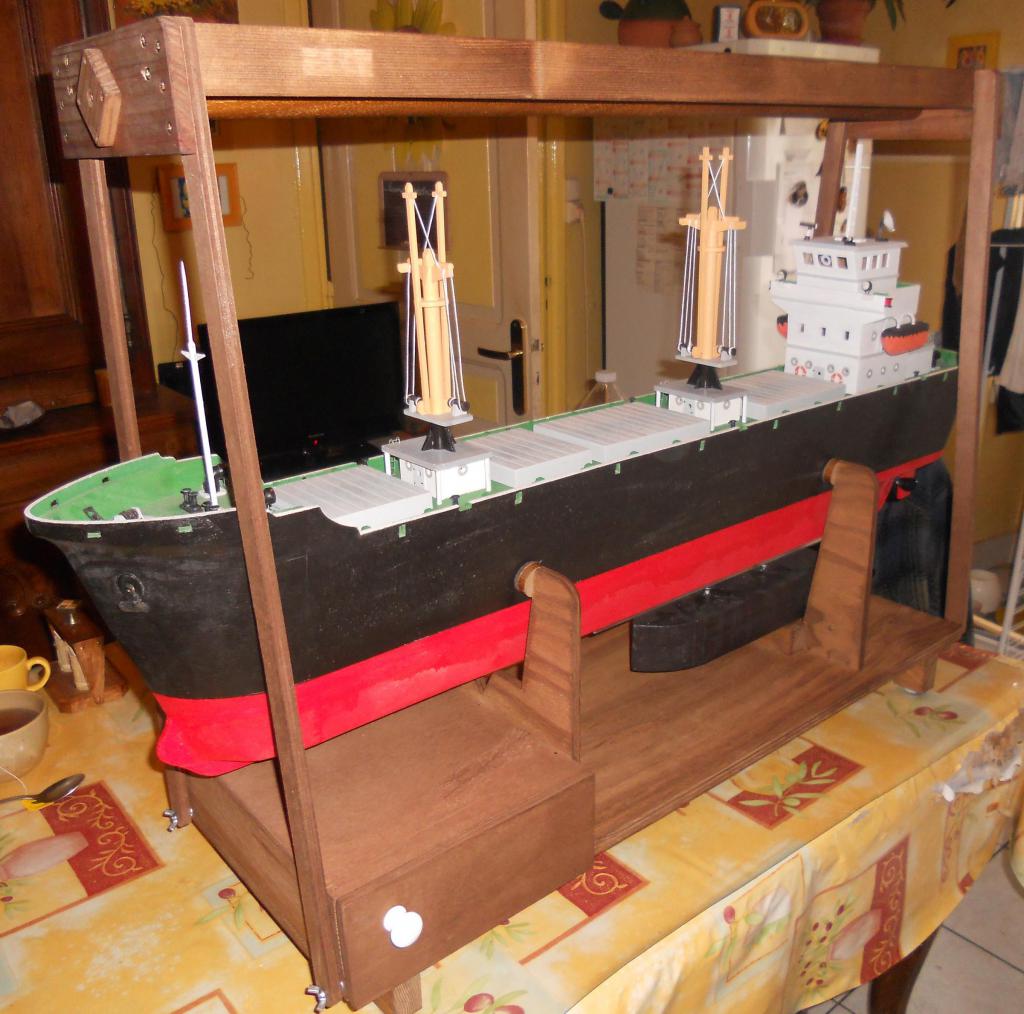

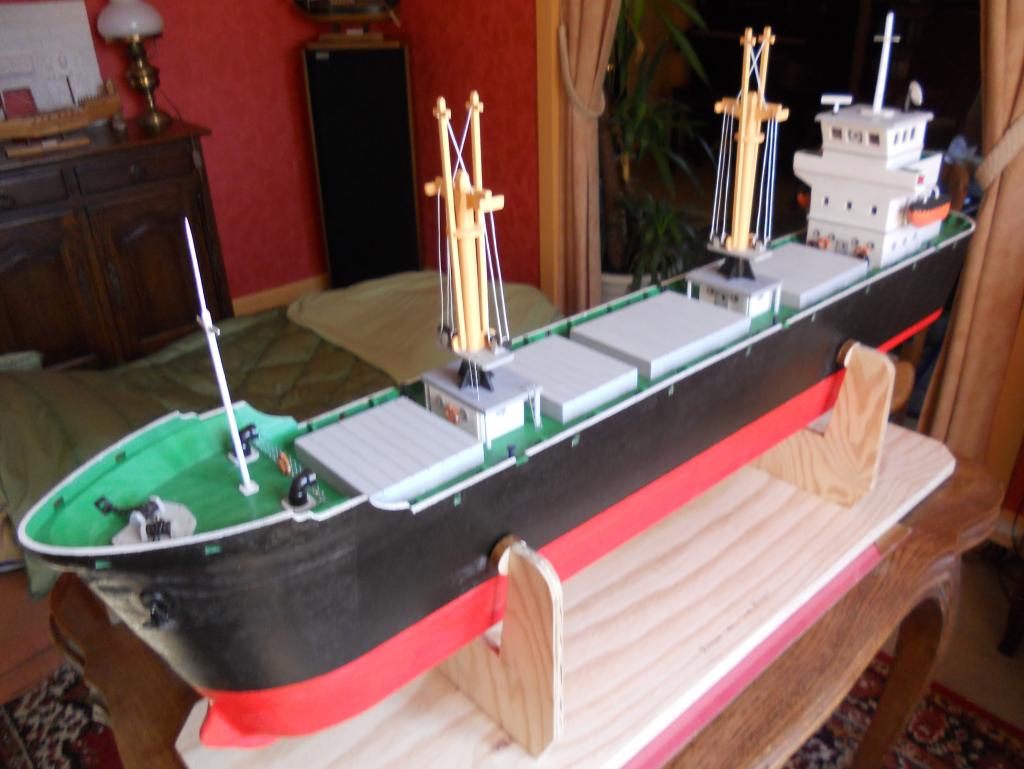

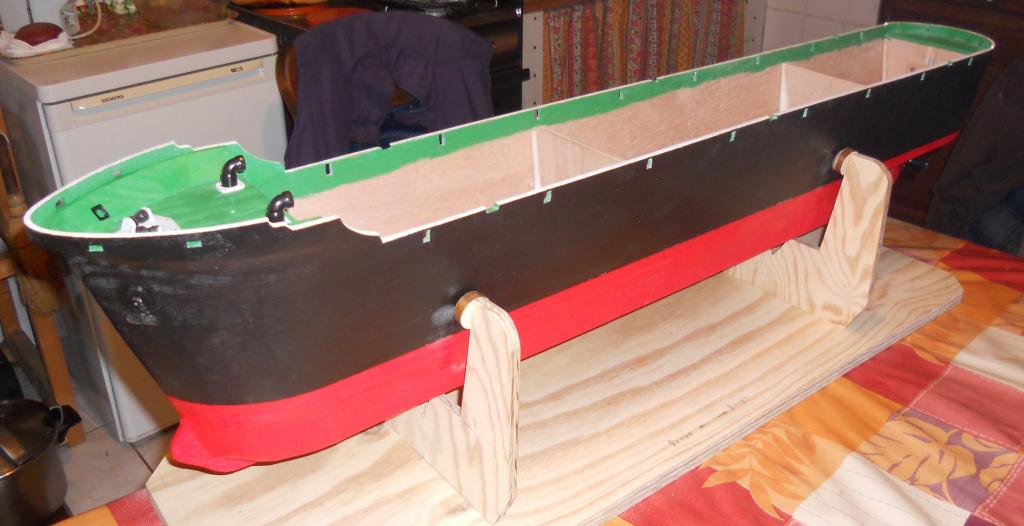

La peinture est finie, les accessoires sont posés.















Revenir en haut
MisterX


Hors ligne

Inscrit le: 26 Sep 2012
Messages: 86
Localisation: 48700 Serverette

MessagePosté le: Sam 1 Nov - 23:25 (2014)    Sujet du message: Construction d'un cargo naviguant Répondre en citant

De retour, je me suis remis un peu au modélisme...
Sur les conseils de Patrick, j'ai acheté la télécommande, un moteur et le matériel de propulsion chez Rodez Maquettes (de bons conseils).

J'ai fabriqué le gouvernail et posé l'hélice.

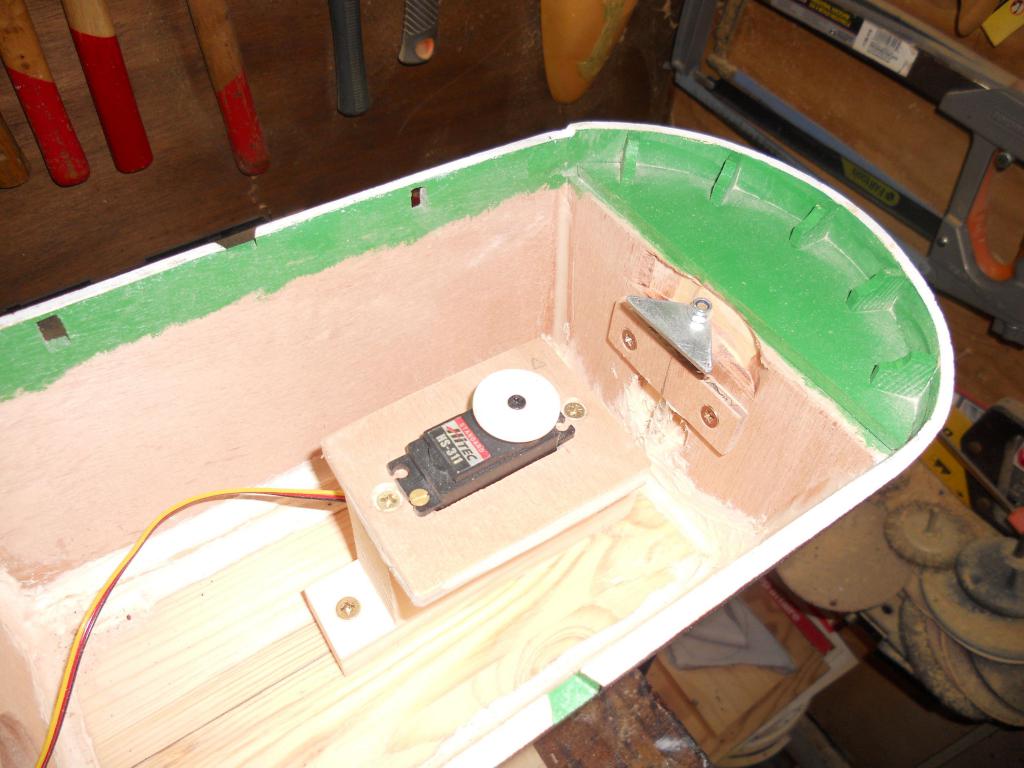

Pose du servo pour le guidage du bateau.

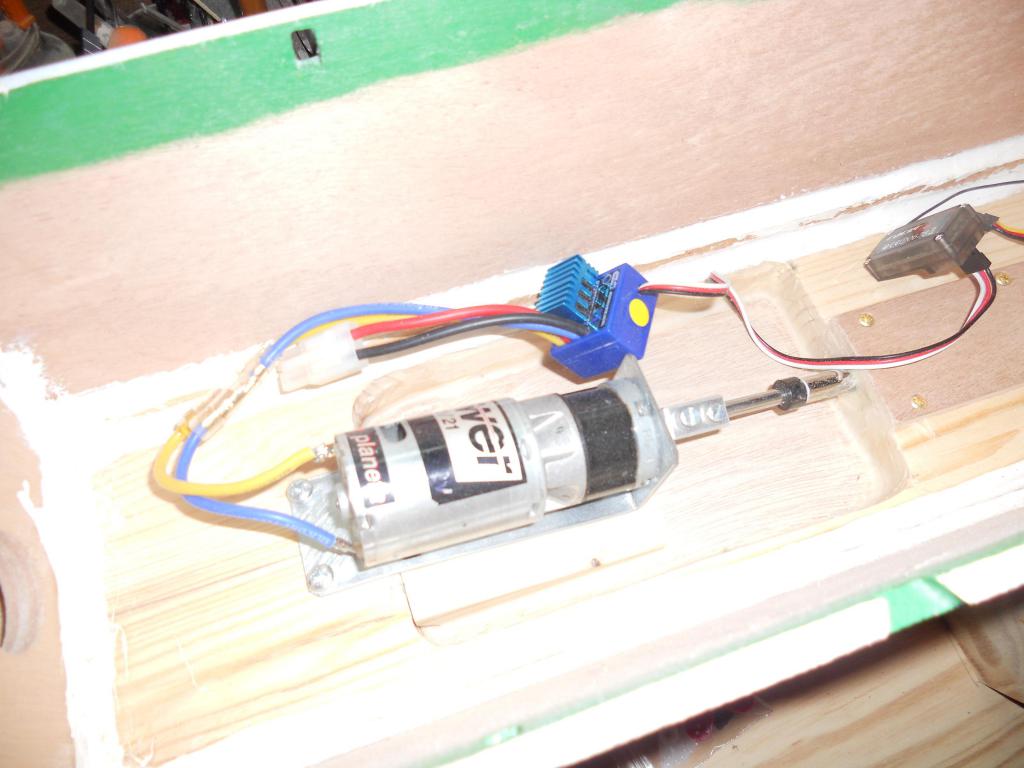

Un bon moteur branché directement sur l'arbre de l'hélice.

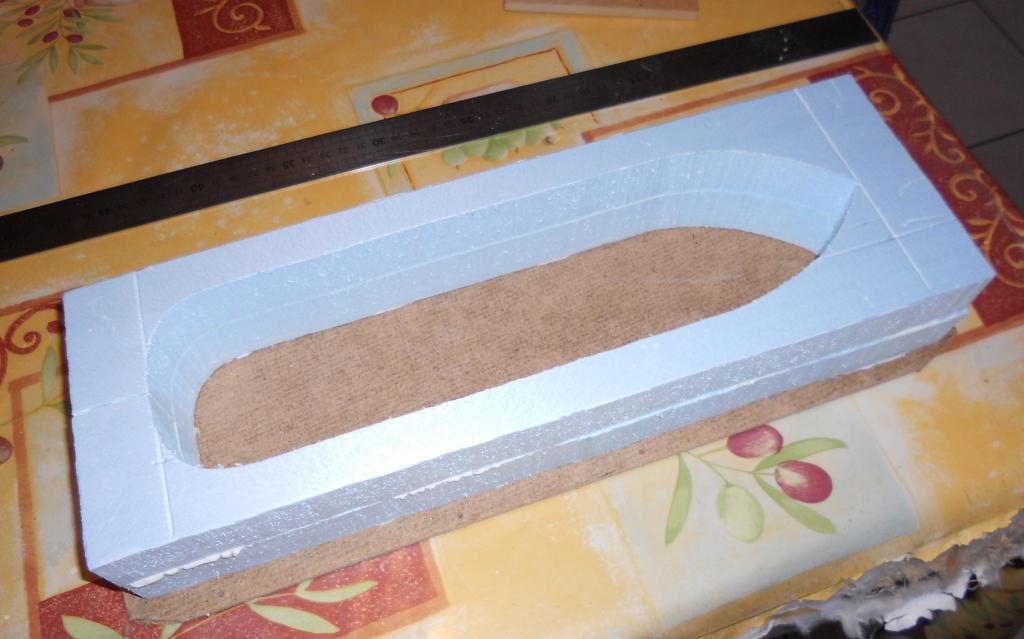

Pour fabriquer ma quille d'équilibrage, j'ai fabriqué un moule en polystyrène extrudé et j'y ai coulé du ciment.
