Presse à paille à haute densité,
avec tablier d'amenage automatique des pailles et courtes pailles.

conception : BROUHOT et Cie, VIERZON (Cher)


Fin d'hiver et début de printemps pas terrible, je me suis remis à l'atelier, pour que les machines ne prennent pas la poussière

Nouvelle création la Presse à paille, Brouhot.
J'ai refait des plans à partir d'une machine dont j'ai fait des photos et pris les cotes,
je n'ai pas trouver de documentation d'époque, hormis le catalogue Merlin, machine presque identique.
La presse Brouhot est un peu plus volumineuse que la Merlin.

Presse à paille à haute densité MERLIN et Cie, VIERZON (Cher)



Presse à paille à haute densité BROUHOT et Cie, VIERZON (Cher)




Dernière édition par JAC 03 le Lun 20 Juin - 23:10 (2016); édité 2 fois
Revenir en haut
Publicité






MessagePosté le: Lun 20 Juin - 23:04 (2016)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
JAC 03


Hors ligne

Inscrit le: 20 Avr 2012
Messages: 90
Localisation: 03700 BELLERIVE sur ALLIER

MessagePosté le: Lun 20 Juin - 23:05 (2016)    Sujet du message: Presse a paille a haute densite, Brouhot et Cie Répondre en citant

Presse à paille à haute densité,
avec tablier d'amenage automatique des pailles et courtes pailles.

conception : BROUHOT et Cie, VIERZON (Cher)

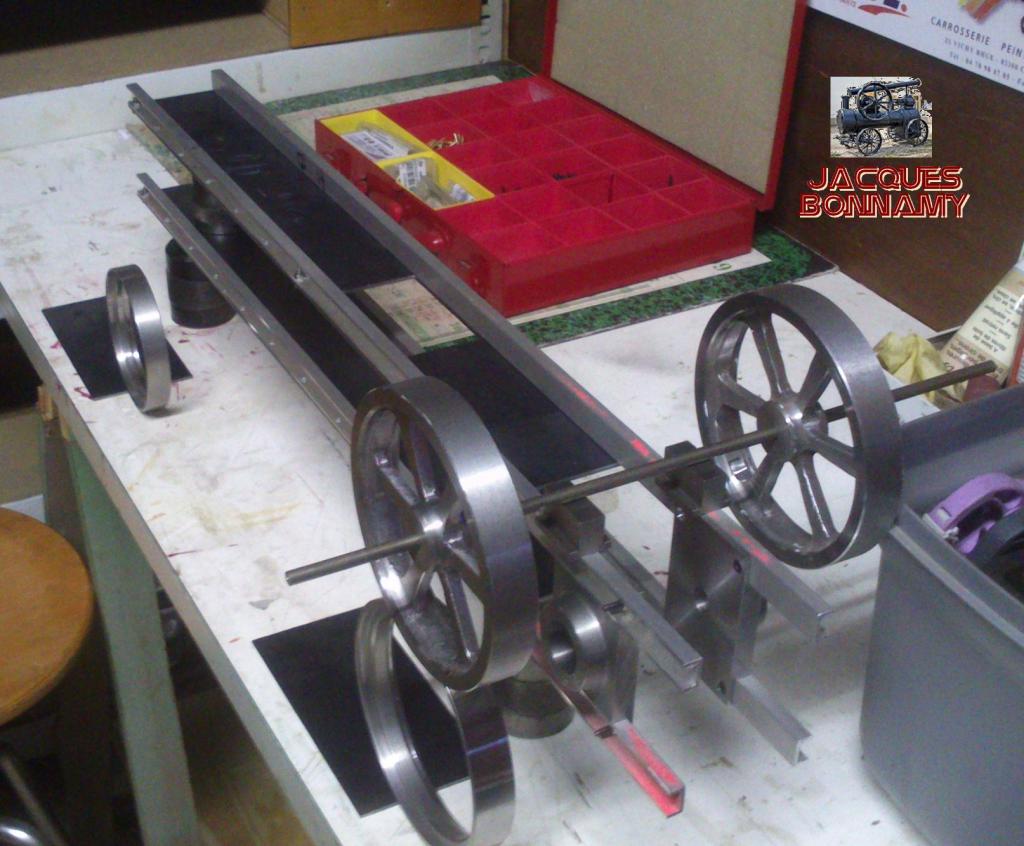

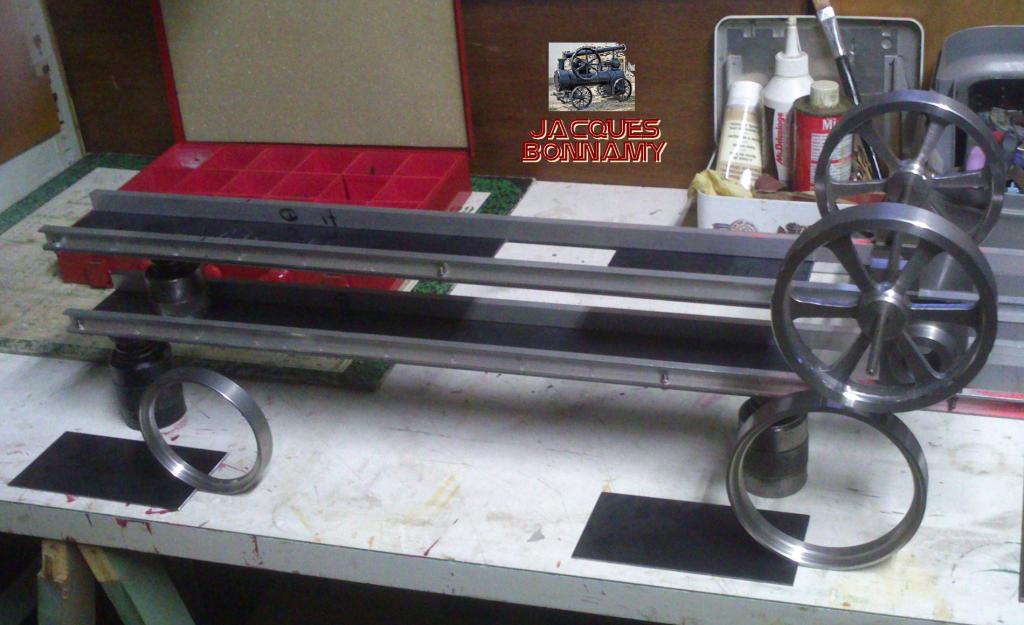

Présentation du châssis, des roues pour visualiser l'encombrement

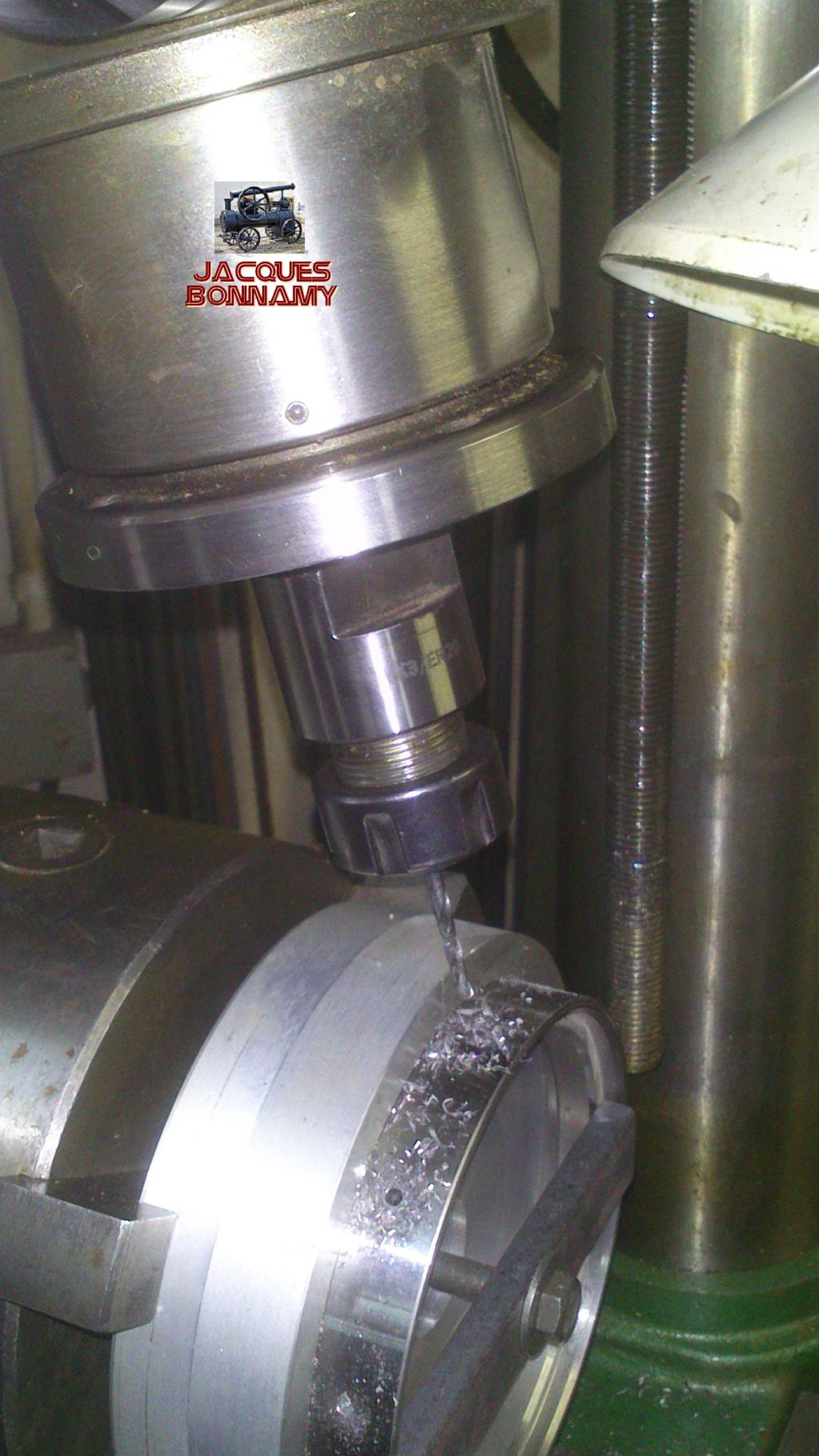

Perçage en biais à 15 degrés des jantes et moyeux des roues avants et arrières.

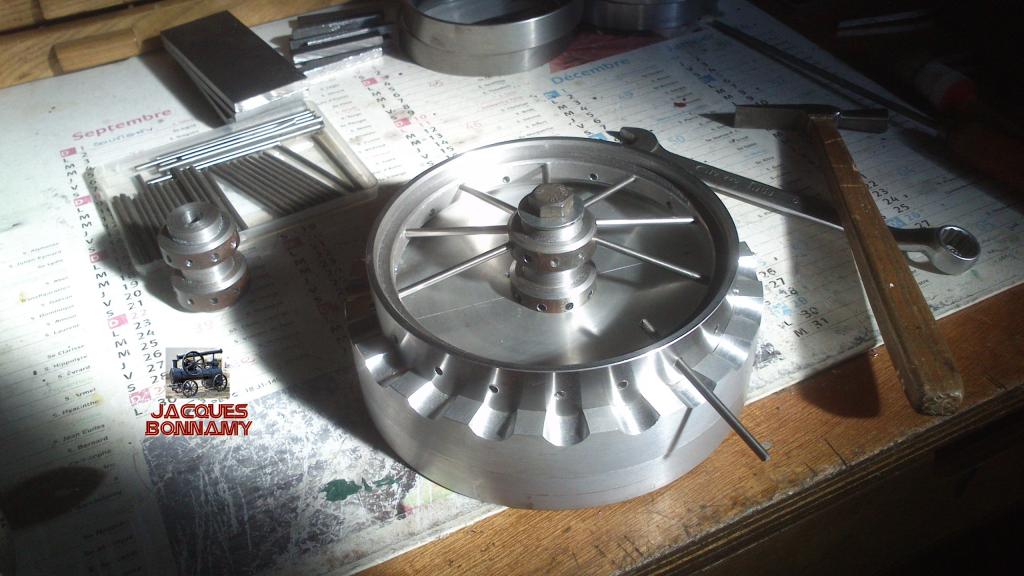

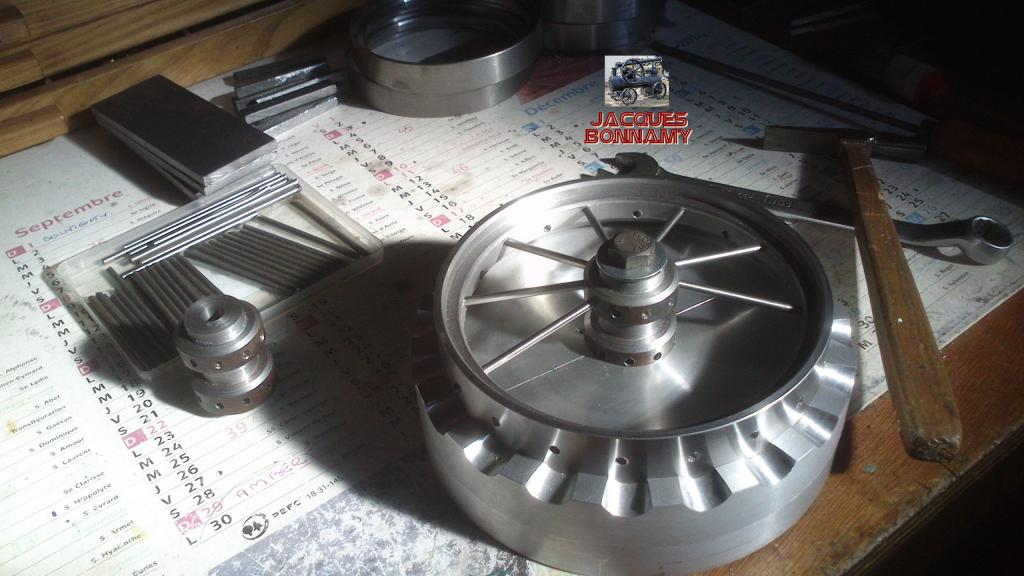

Montage pour le positionnement de rayons,
Après assemblage les rayons sont brasés dans leur emplacement.

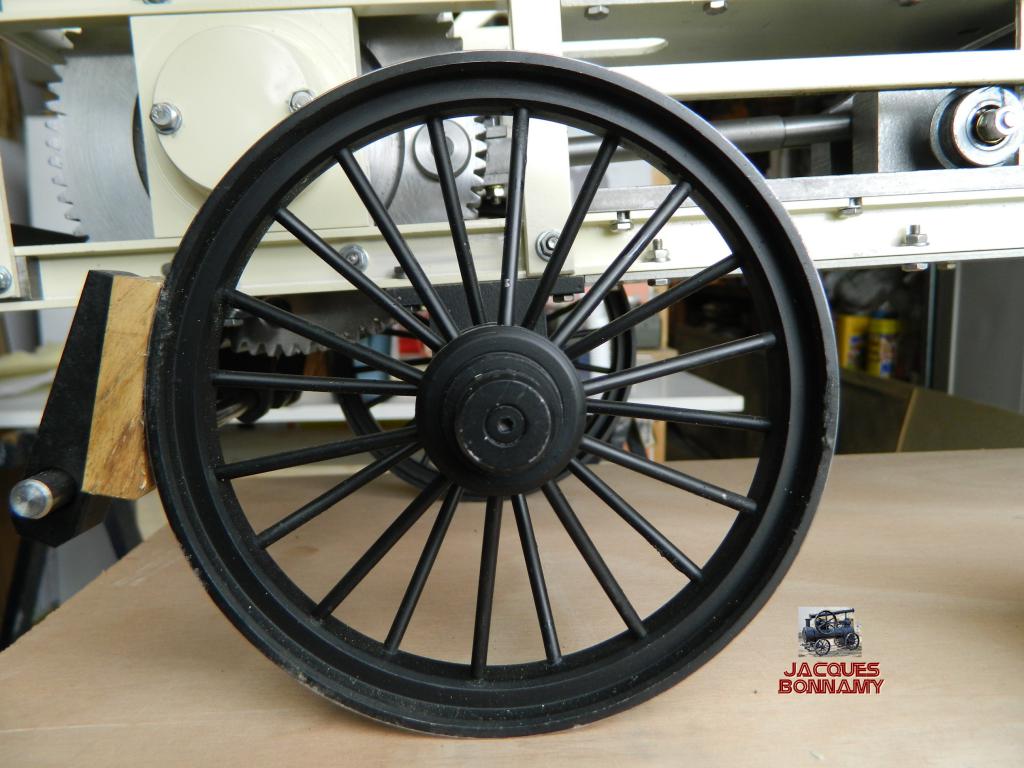

Les roues finies.




Revenir en haut
JAC 03


Hors ligne

Inscrit le: 20 Avr 2012
Messages: 90
Localisation: 03700 BELLERIVE sur ALLIER

MessagePosté le: Mar 21 Juin - 21:21 (2016)    Sujet du message: Presse a paille a haute densite, Brouhot et Cie Répondre en citant

Presse à paille à haute densité,
avec tablier d'amenage automatique des pailles et courtes pailles.

conception : BROUHOT et Cie, VIERZON (Cher)


Présentation des moyeux, des pignons et de l'arbre portant les volants

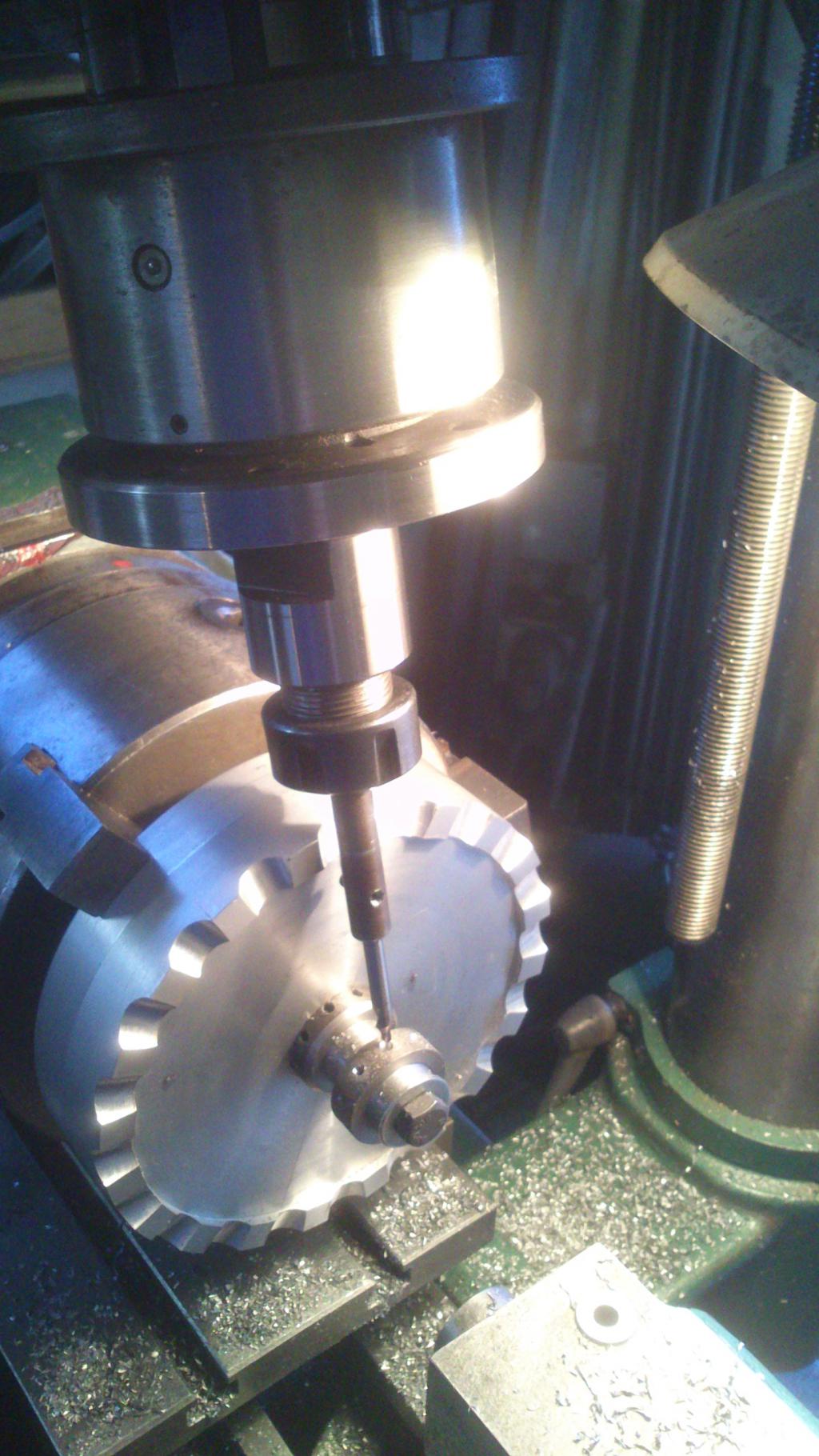

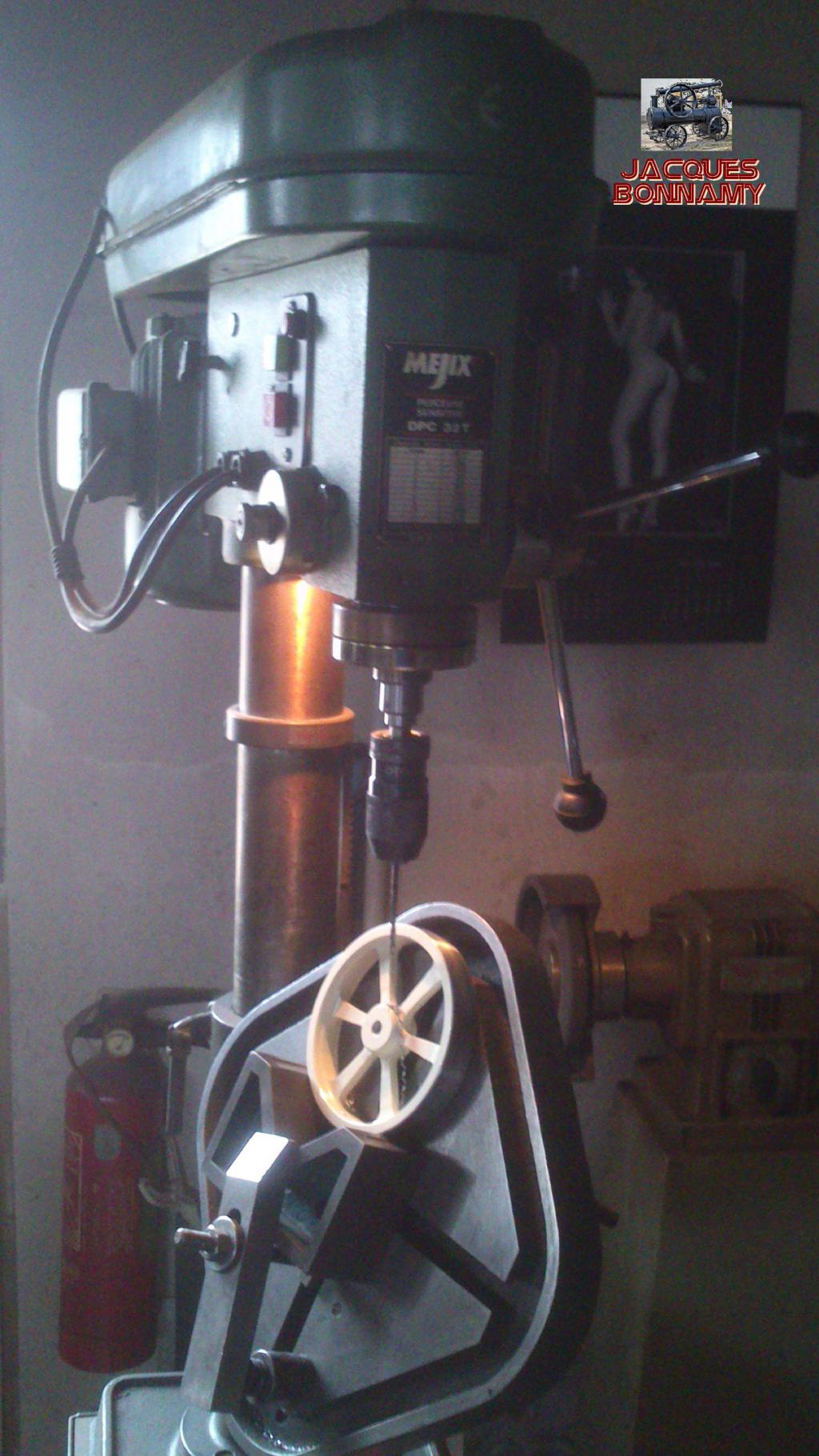

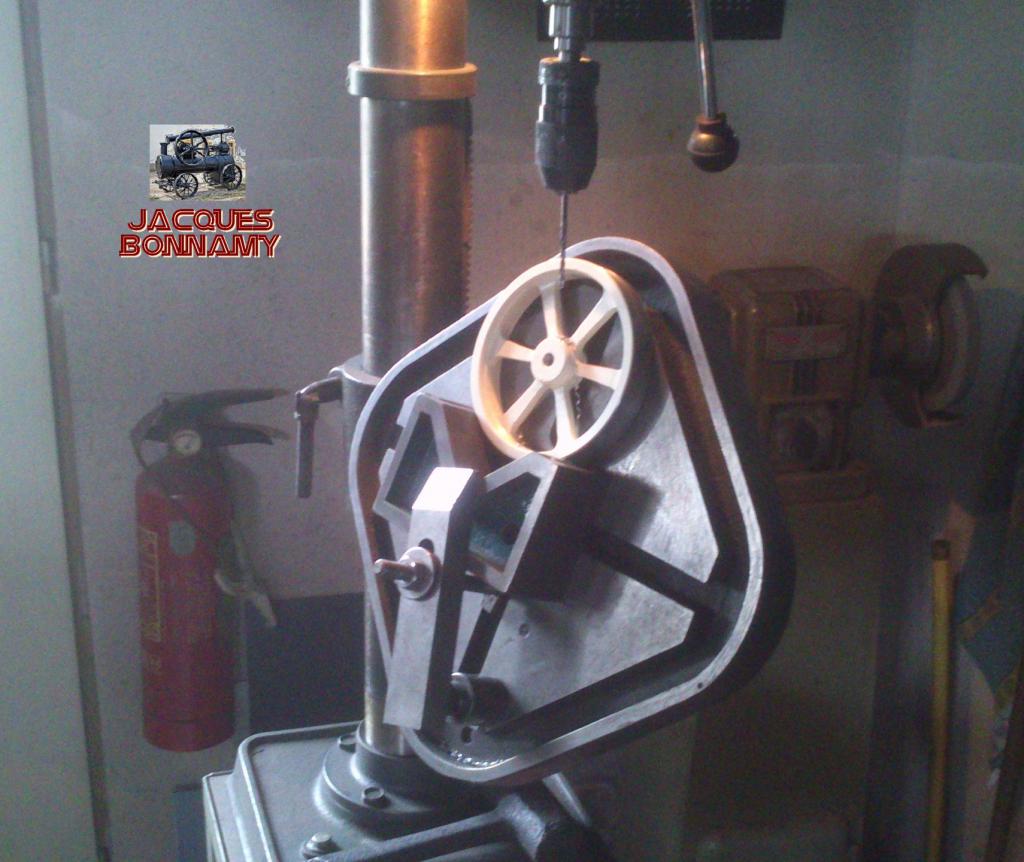

Perçage de emplacement de la vis pointeau pour le blocage du volant sur l'arbre.

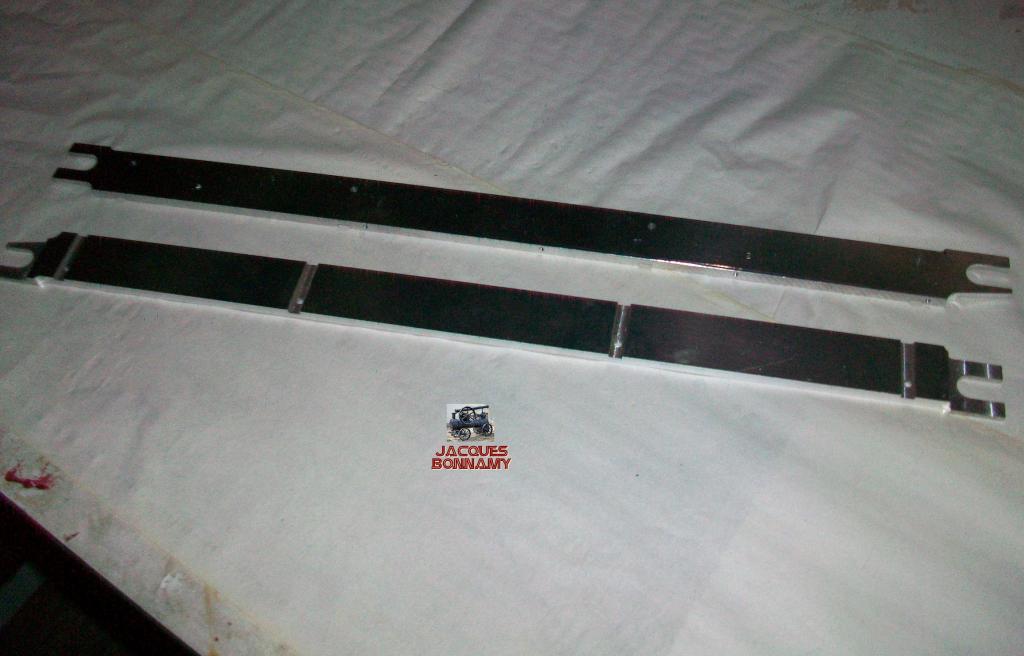

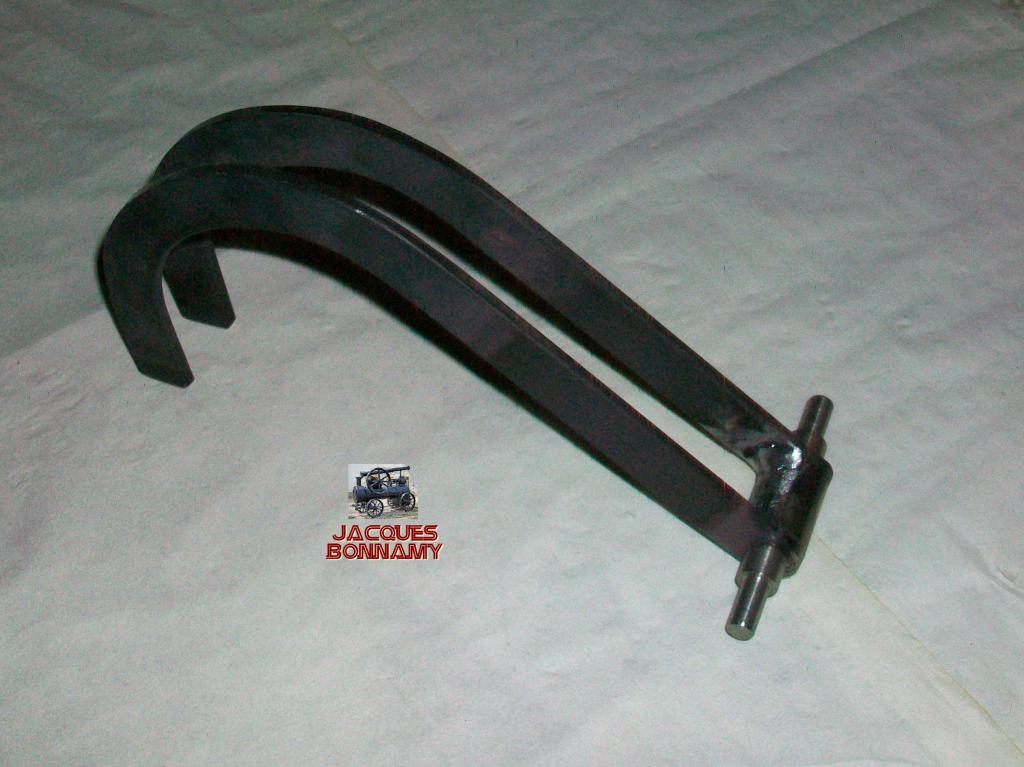

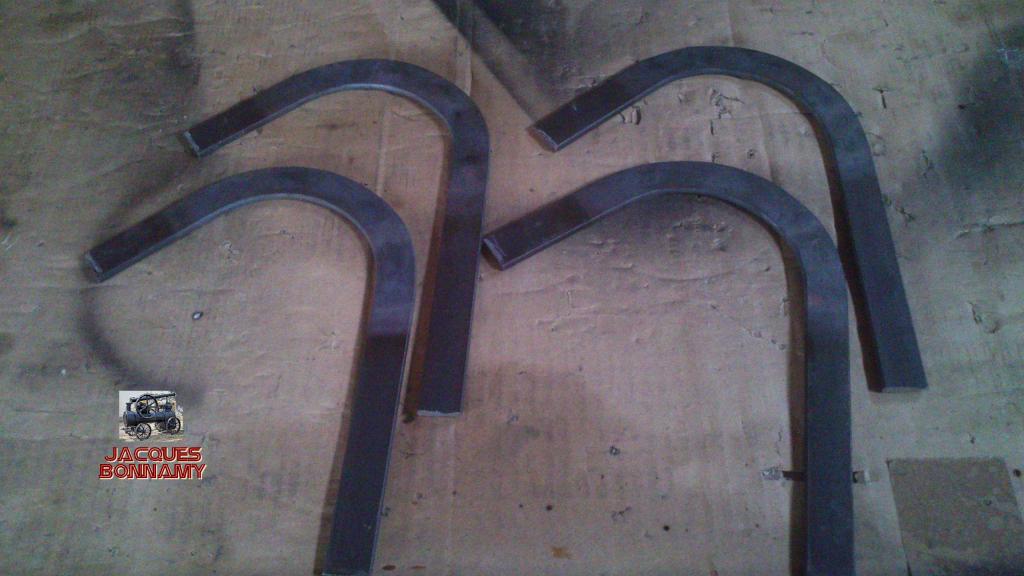

Mise en forme des fers plats pour la réalisation du balancier.

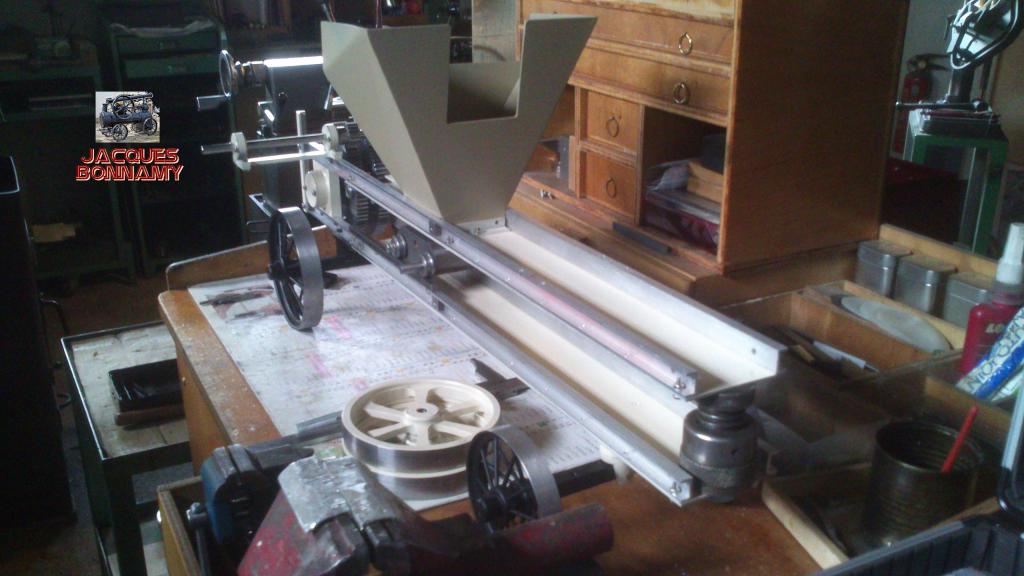

Positionnement des fers plats attelés au chariot presse paille.

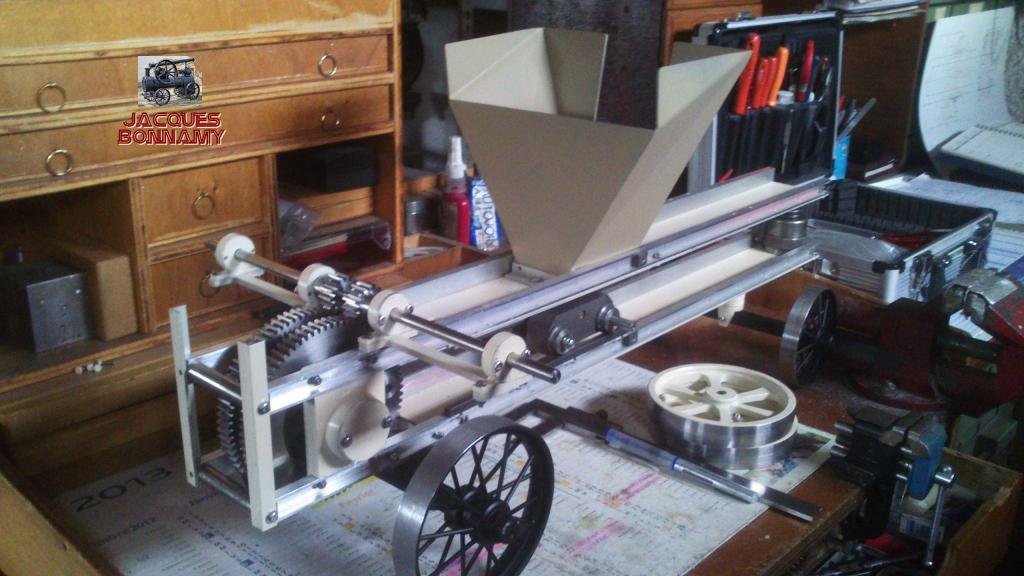

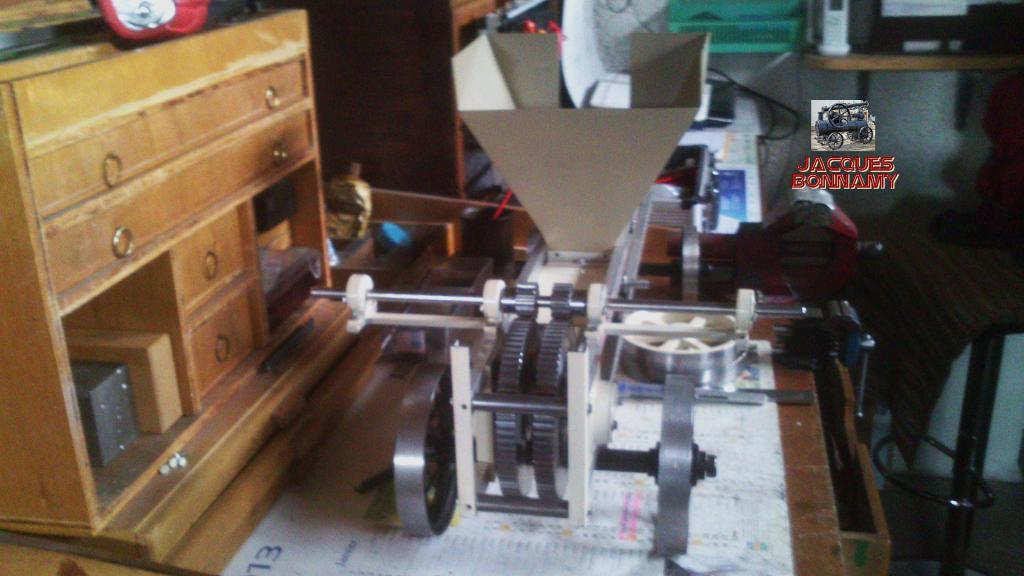

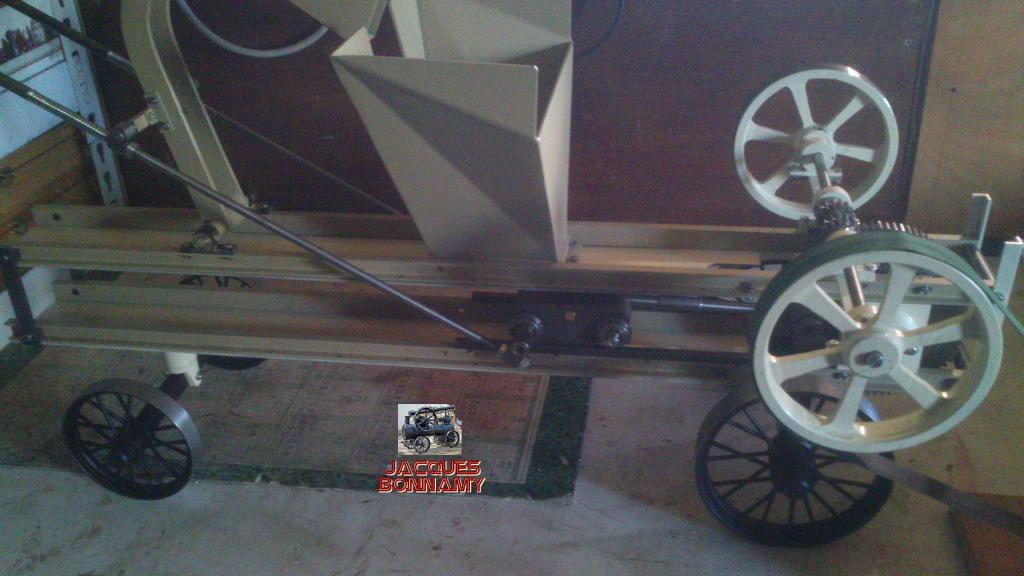

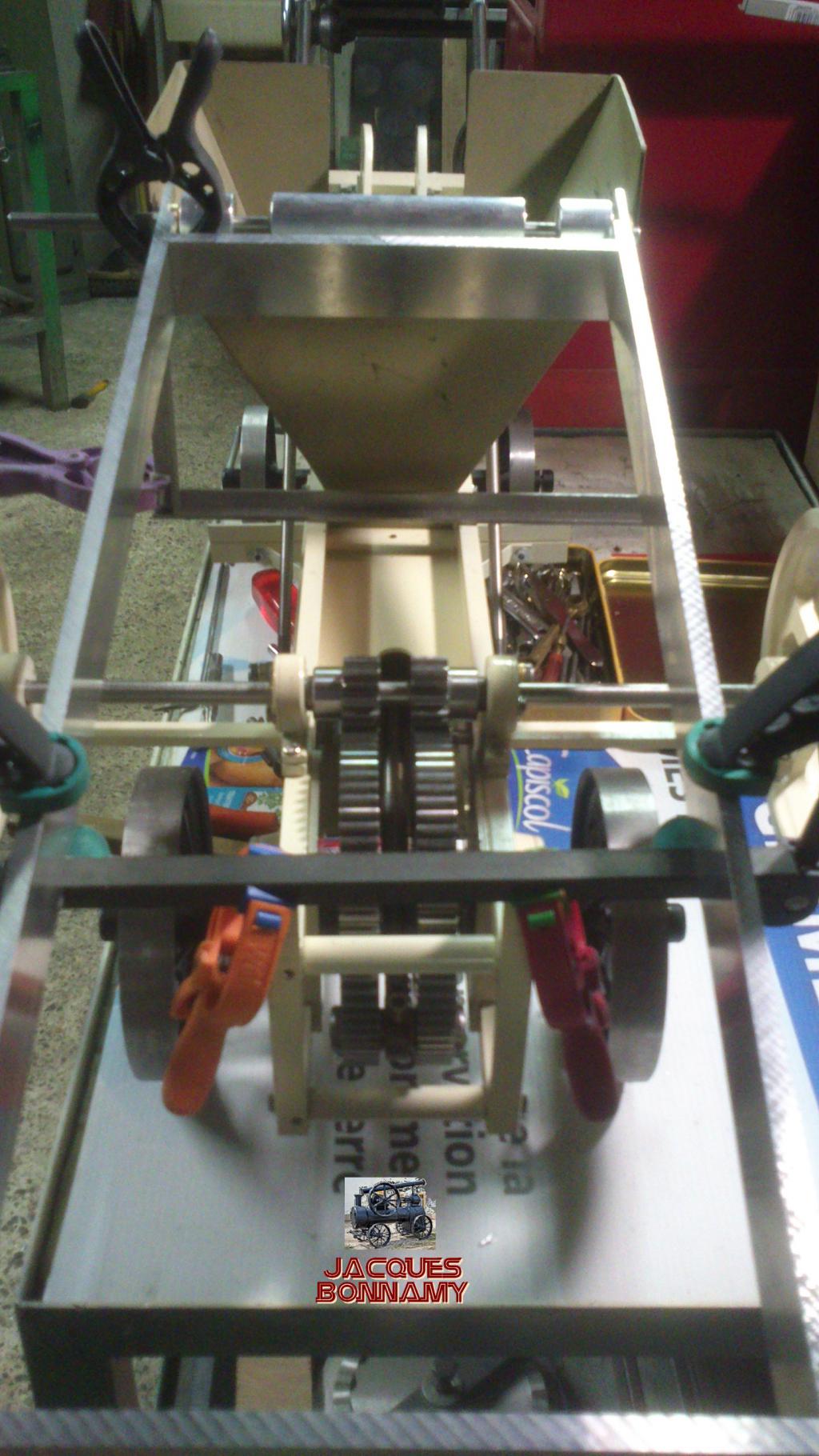

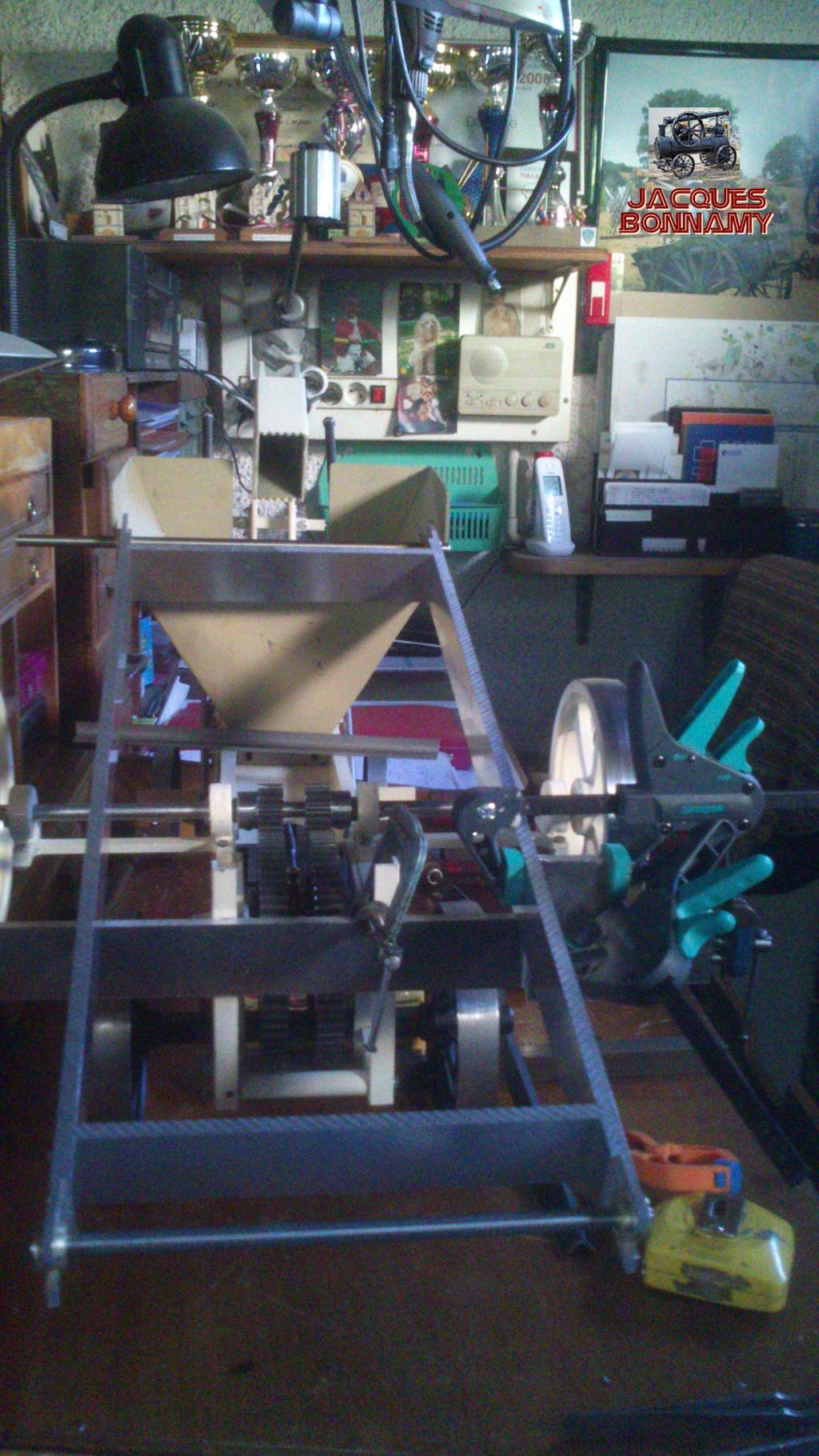

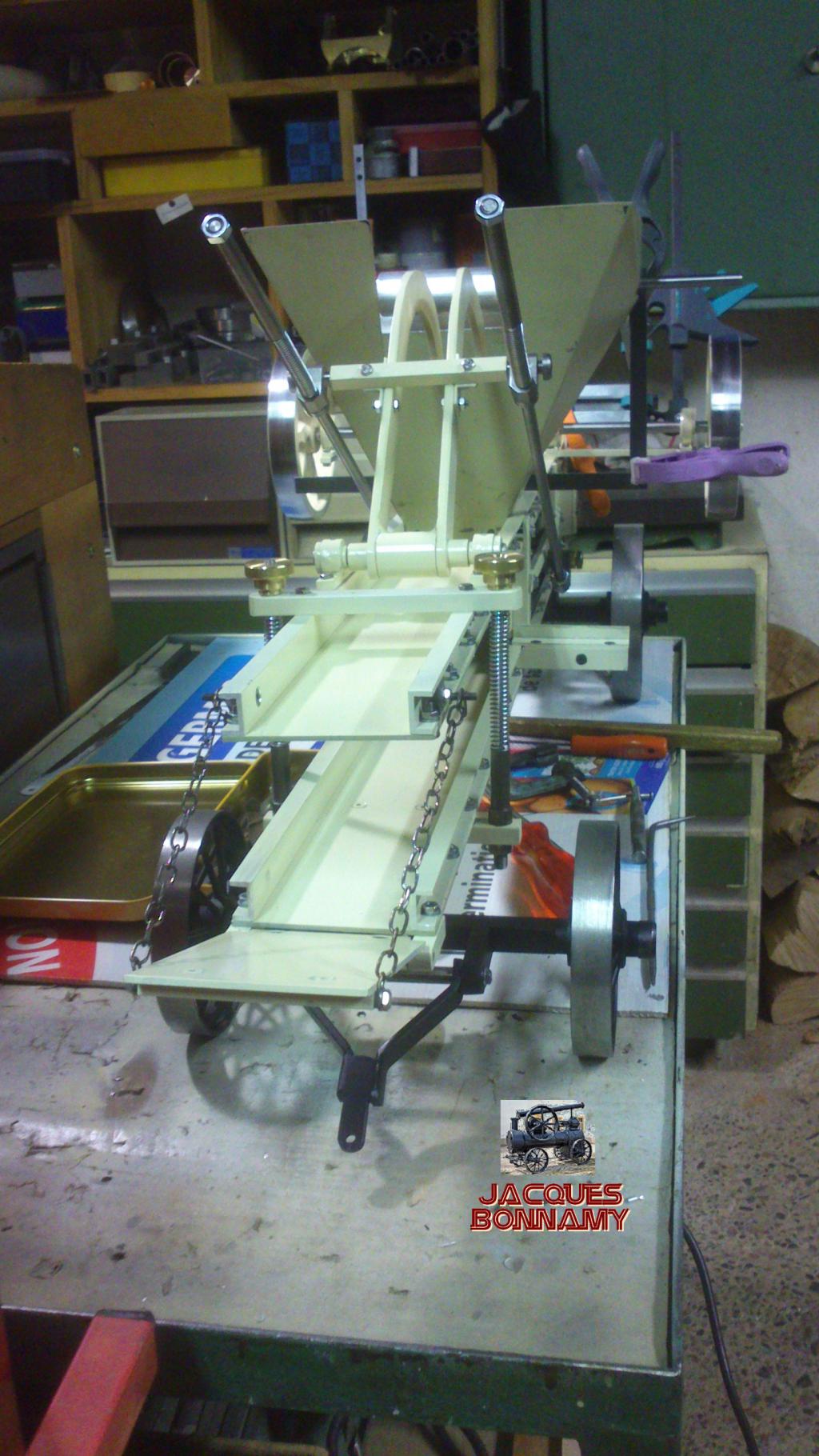

Mise en place essieux avant et arrière, arbre porte volants et hotte d'approvisionnement de la paille.











Dernière édition par JAC 03 le Mar 21 Juin - 22:08 (2016); édité 2 fois
Revenir en haut
JAC 03


Hors ligne

Inscrit le: 20 Avr 2012
Messages: 90
Localisation: 03700 BELLERIVE sur ALLIER

MessagePosté le: Mar 21 Juin - 21:21 (2016)    Sujet du message: Presse a paille a haute densite, Brouhot et Cie Répondre en citant

Presse à paille à haute densité,
avec tablier d'amenage automatique des pailles et courtes pailles.

conception : BROUHOT et Cie, VIERZON (Cher)

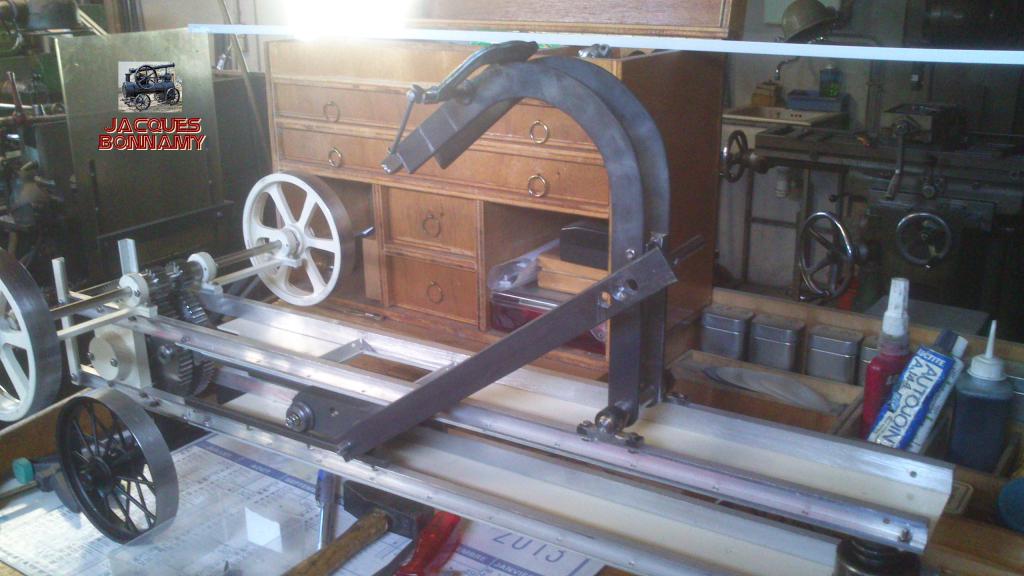

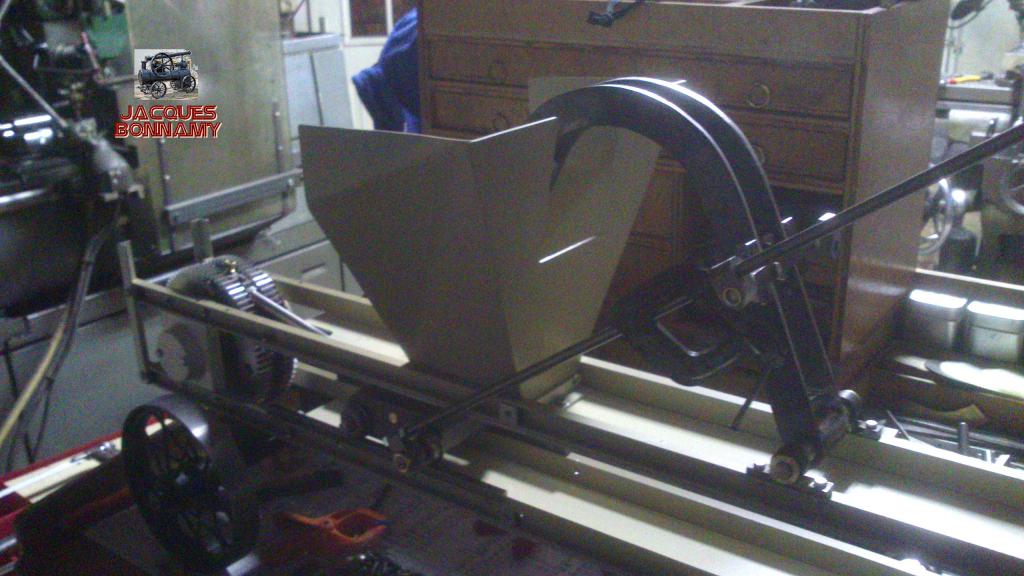

Recherche de la meilleure position du balancier par rapport au chariot pousse paille et
mise en hauteur du marteau dans la hotte.

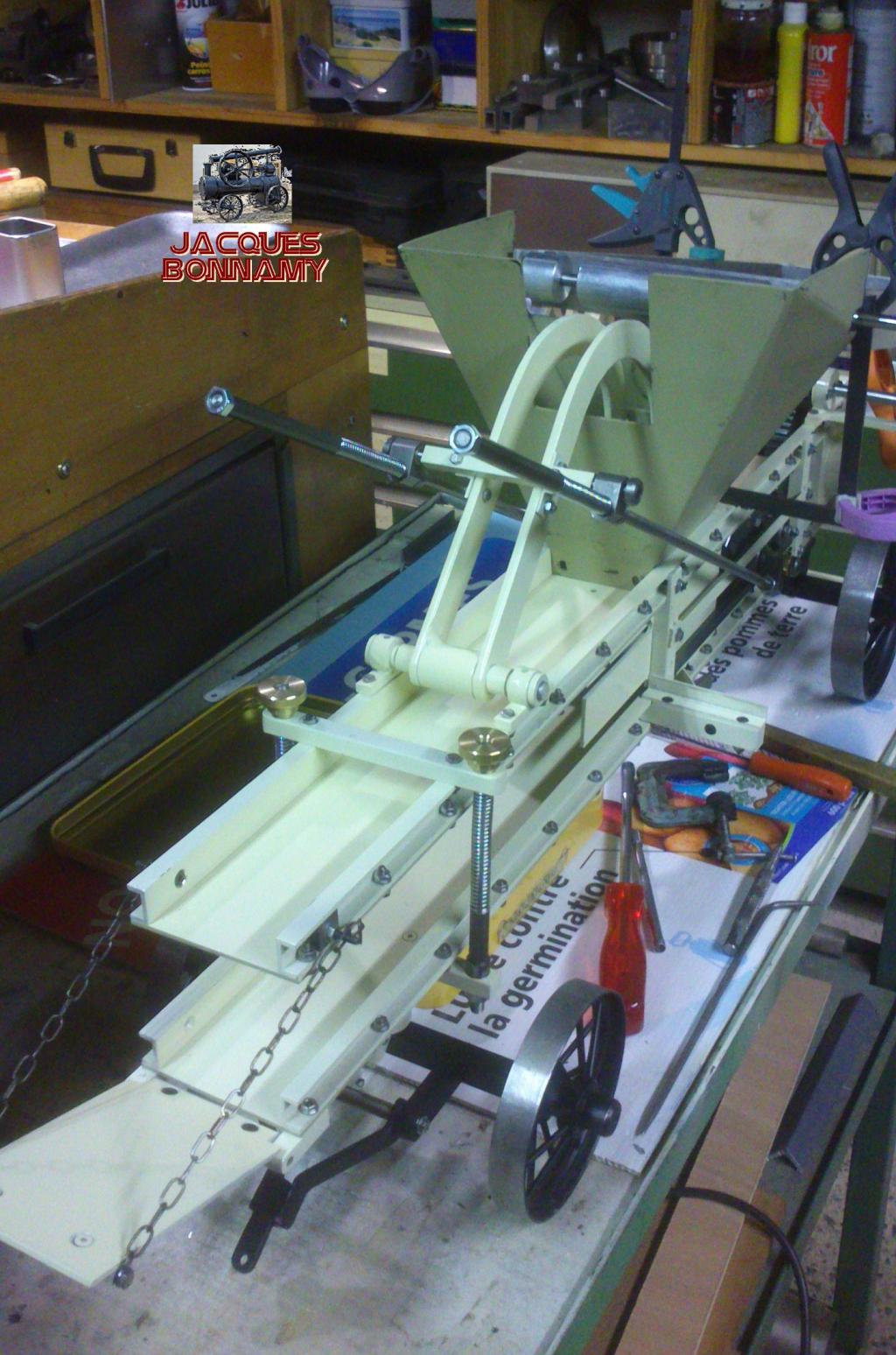

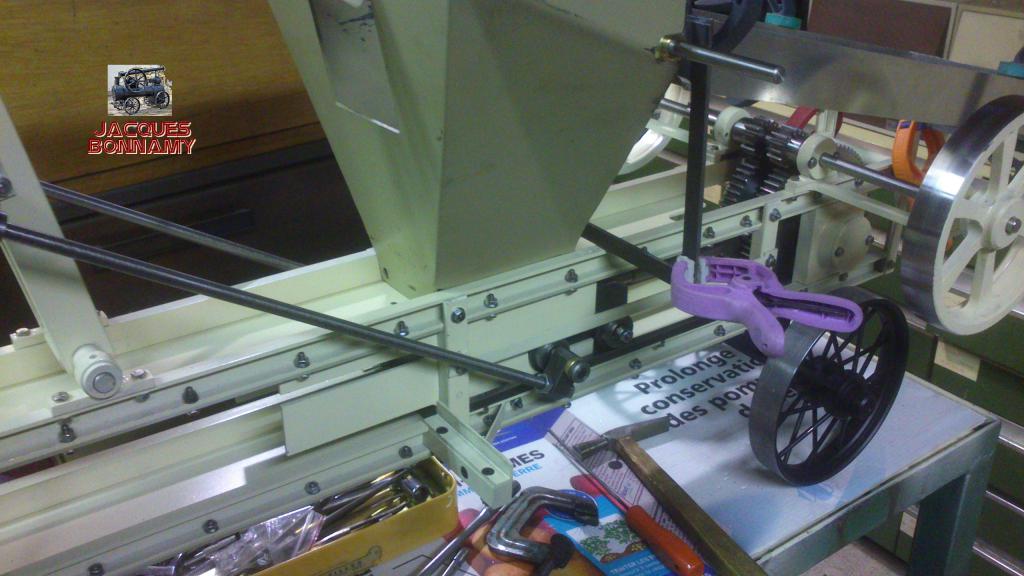

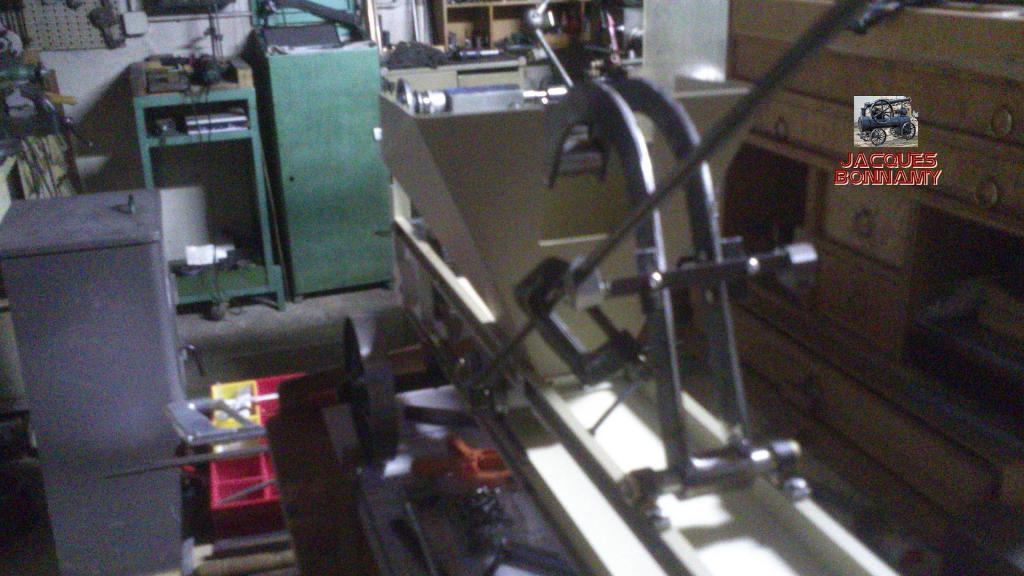

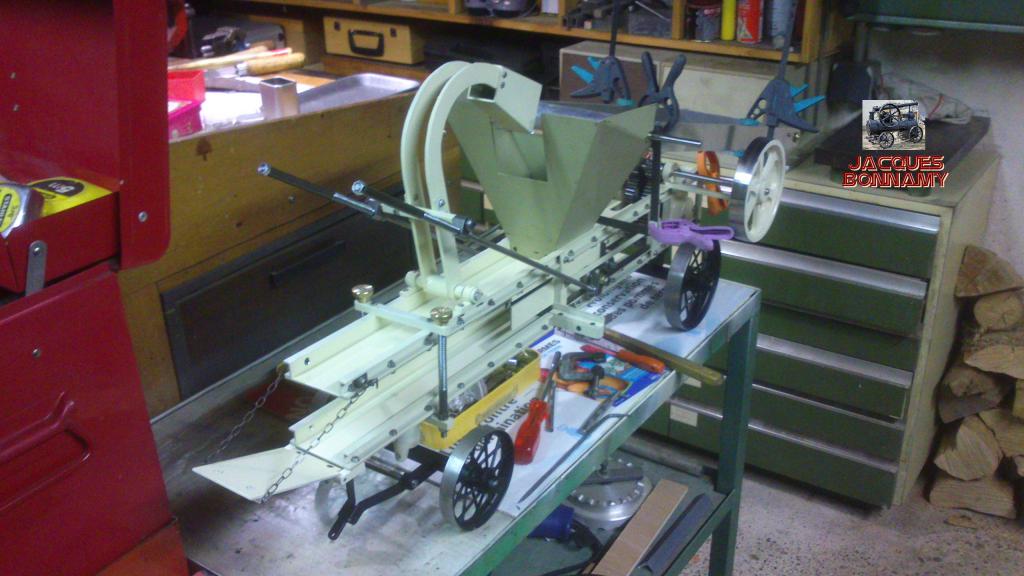

Essai des mouvements du chariot pousse paille et du balancier.









Présentation du tablier d'approvisionnement de la paille.







Mise en place du tablier et des points de fixation

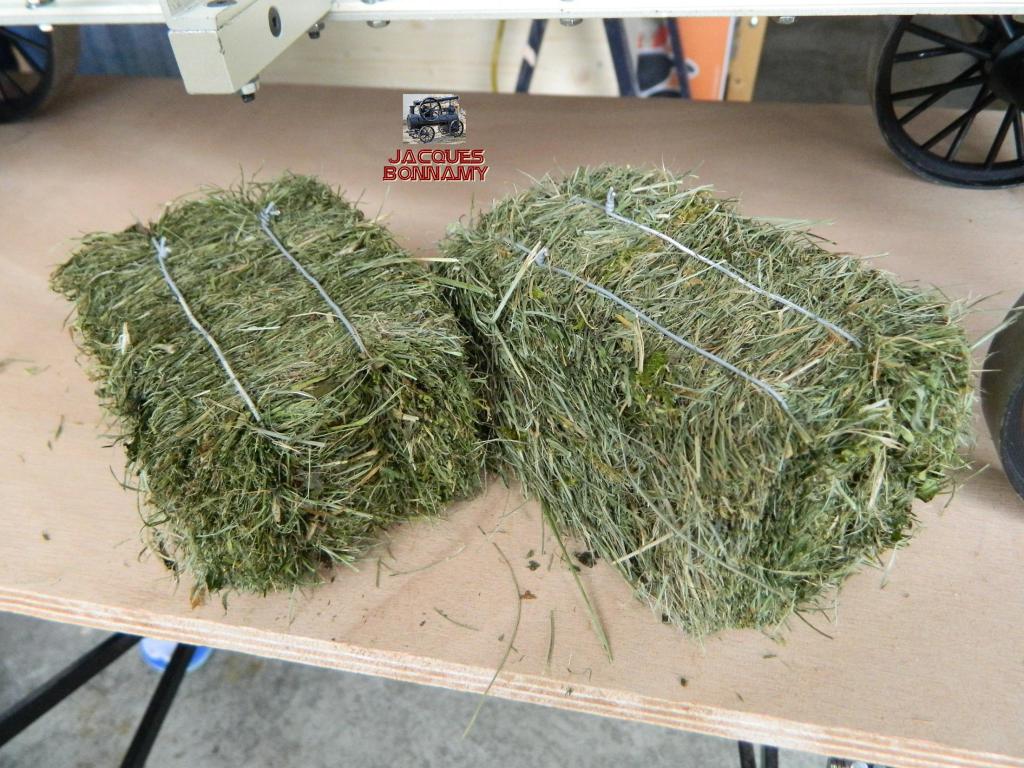

Résultat des essais avec du gazon sec



Revenir en haut
Patricka48


Hors ligne

Inscrit le: 26 Oct 2011
Messages: 1 668
Localisation: 48200 St-Chély d'Apcher (Lozère)

MessagePosté le: Mar 21 Juin - 22:57 (2016)    Sujet du message: Presse a paille a haute densite, Brouhot et Cie Répondre en citant

Superbe comme d'habitude, tu vois que de t'encourager à en faire un peu, ça donne des résultats

La retraite se résume pas toujours au fauteuil et à la télé ! Papy vapeur continue !
_________________
on ne jouit bien que de ce que l'on partage !
Revenir en haut
Isa48


Hors ligne

Inscrit le: 26 Oct 2011
Messages: 570
Localisation: 48200 St-Chély d'Apcher (Lozère)

MessagePosté le: Ven 24 Juin - 18:34 (2016)    Sujet du message: Presse a paille a haute densite, Brouhot et Cie Répondre en citant

Superbe le reportage de PAPY VAPEUR (pas encore à la retraite).
Quand on est dégourdit avec ses 10 DOIGTS il faut les faire travailler pour ne pas qu'ils s'engourdissent.
Le résultat est GENIAL comme d'habitude.
Le PAPY VAPEUR n'est pas encore a mettre à la ferraille.
Revenir en haut
JAC 03


Hors ligne

Inscrit le: 20 Avr 2012
Messages: 90
Localisation: 03700 BELLERIVE sur ALLIER

MessagePosté le: Sam 25 Juin - 08:39 (2016)    Sujet du message: Presse a paille a haute densite, Brouhot et Cie Répondre en citant

Pas encore sur la touche, mais ça devient de plus en plus dur, les doigts ont souvent l'onglée et pour ramasser les écrous et pièces tombées
je suis obligé de demander l'aide de Pilou. C'est frustrant.
Mais il me reste des idées pour continuer à construire quelques engins et je vais m'y essayer.
Ne soyez pas trop pressés, vous aurez des infos mais à la retraite doucement le matin,pas trop vite le soir.
Au revoir à tous je retourne dans mon fauteuil devant la télé match de la France.....
Revenir en haut
JAC 03


Hors ligne

Inscrit le: 20 Avr 2012
Messages: 90
Localisation: 03700 BELLERIVE sur ALLIER

MessagePosté le: Dim 31 Juil - 23:01 (2016)    Sujet du message: Presse a paille a haute densite, Brouhot et Cie Répondre en citant

Presse à paille à haute densité,
avec tablier d'amenage automatique des pailles et courtes pailles.

conception : BROUHOT et Cie, VIERZON (Cher)

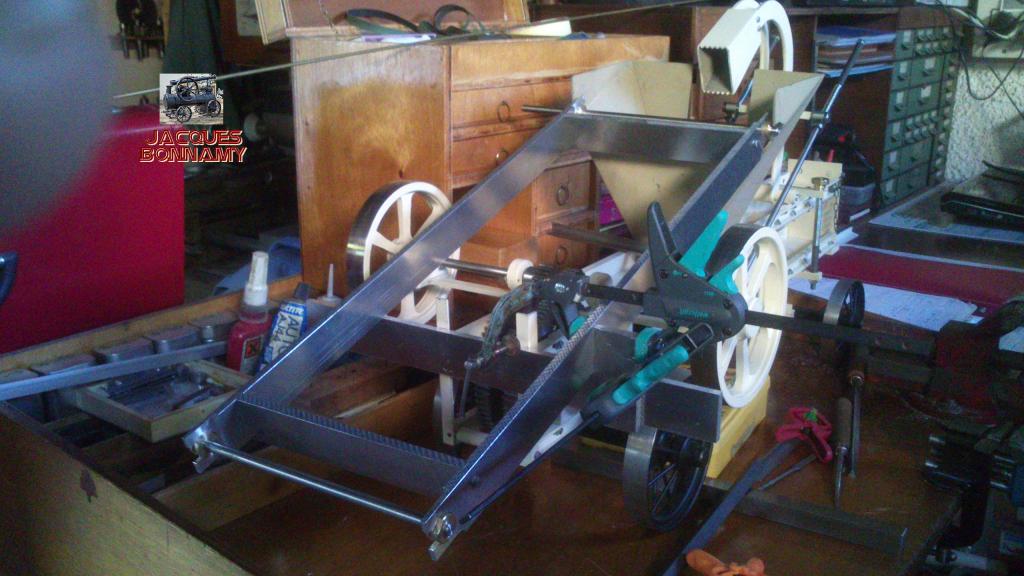

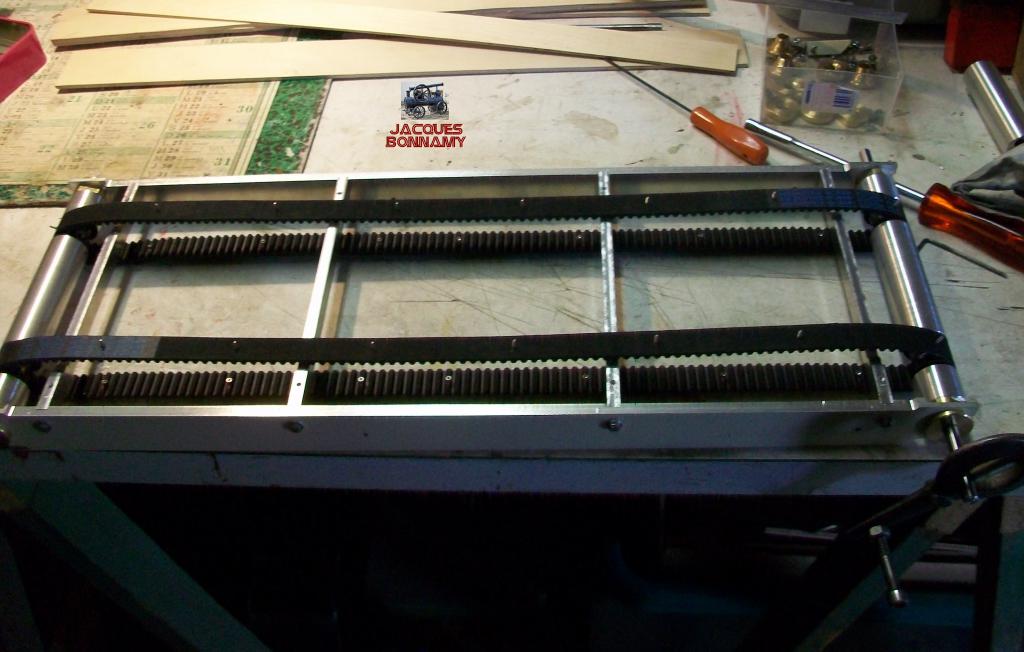

Présentation du châssis monte paille.

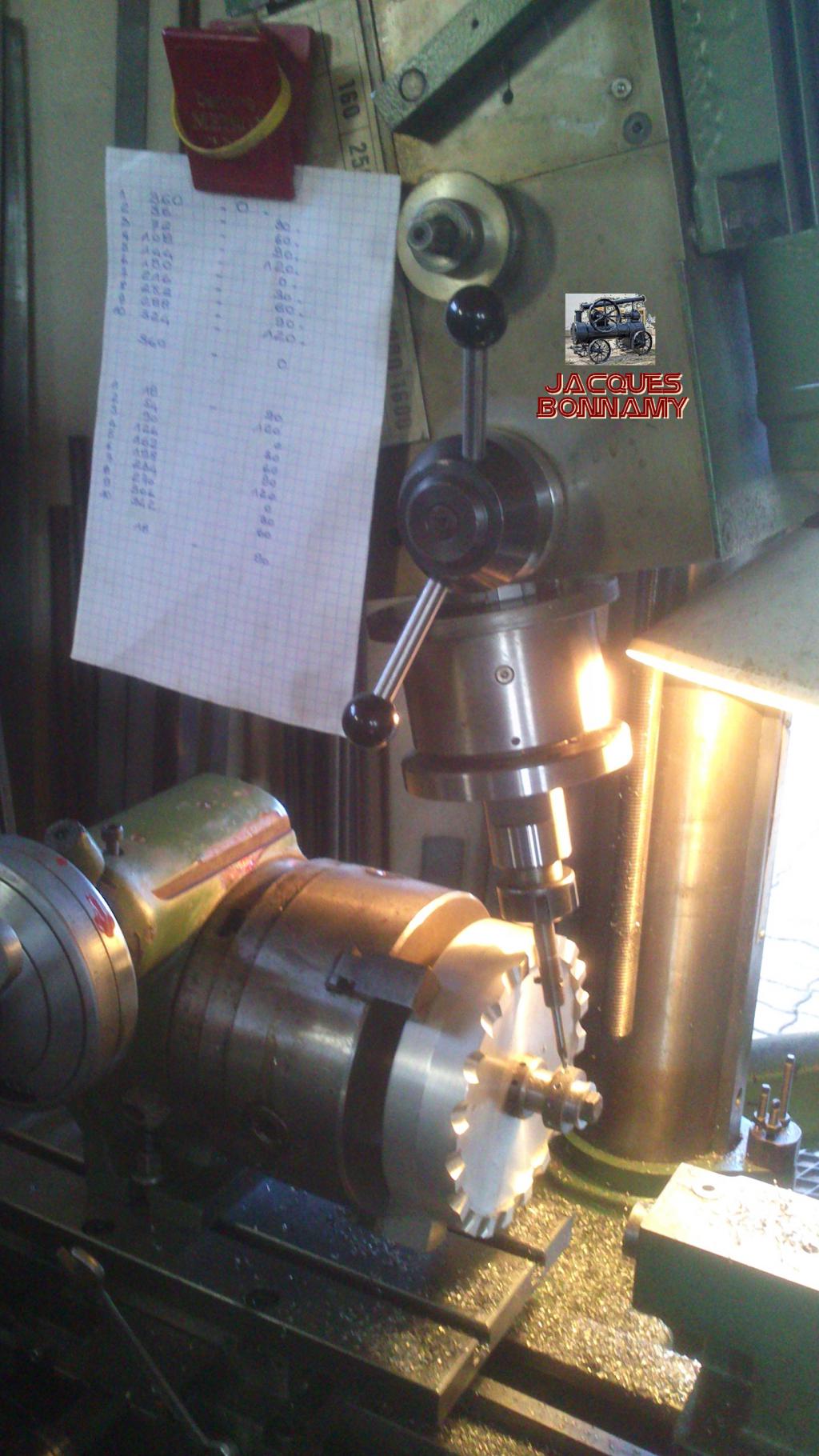

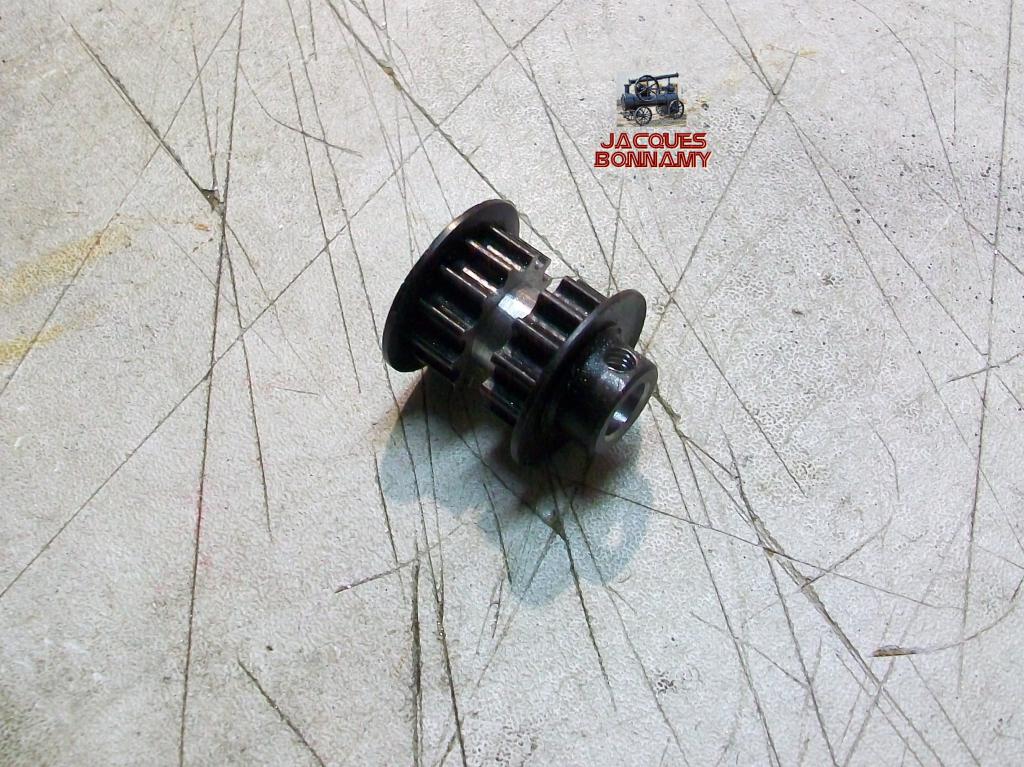

J'ai fabriqué mes poulies crantées avec gorges pour le passage des têtes de vis.

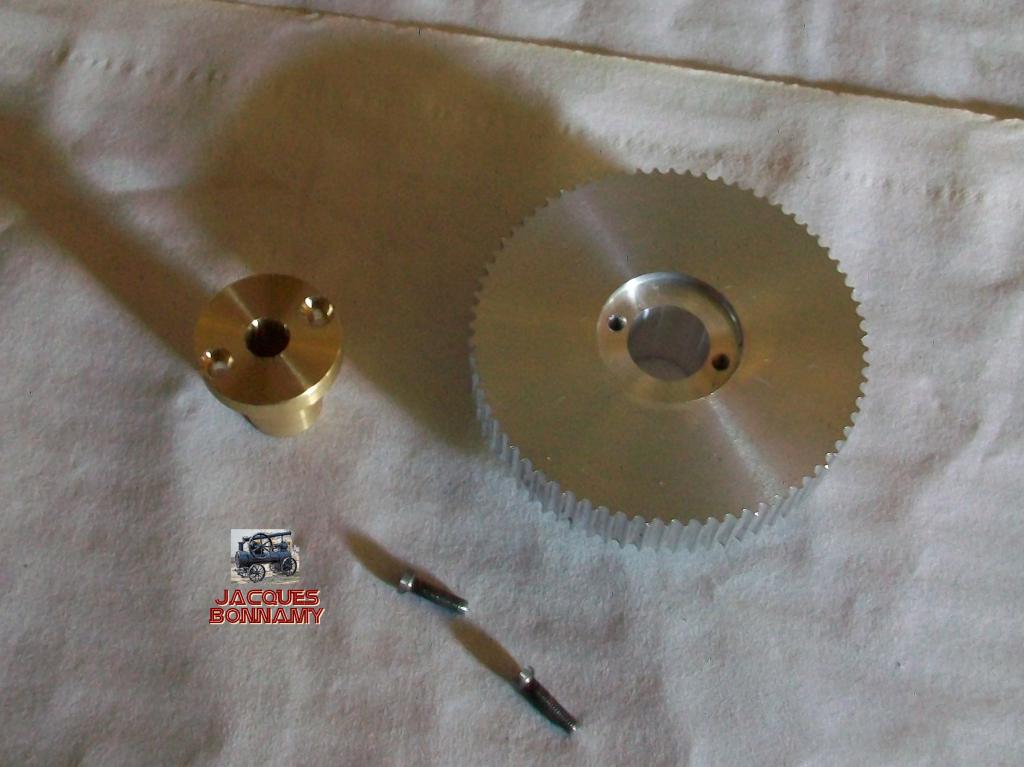

Roue crantée et moyeu bronze pour le mouvement du tapis.

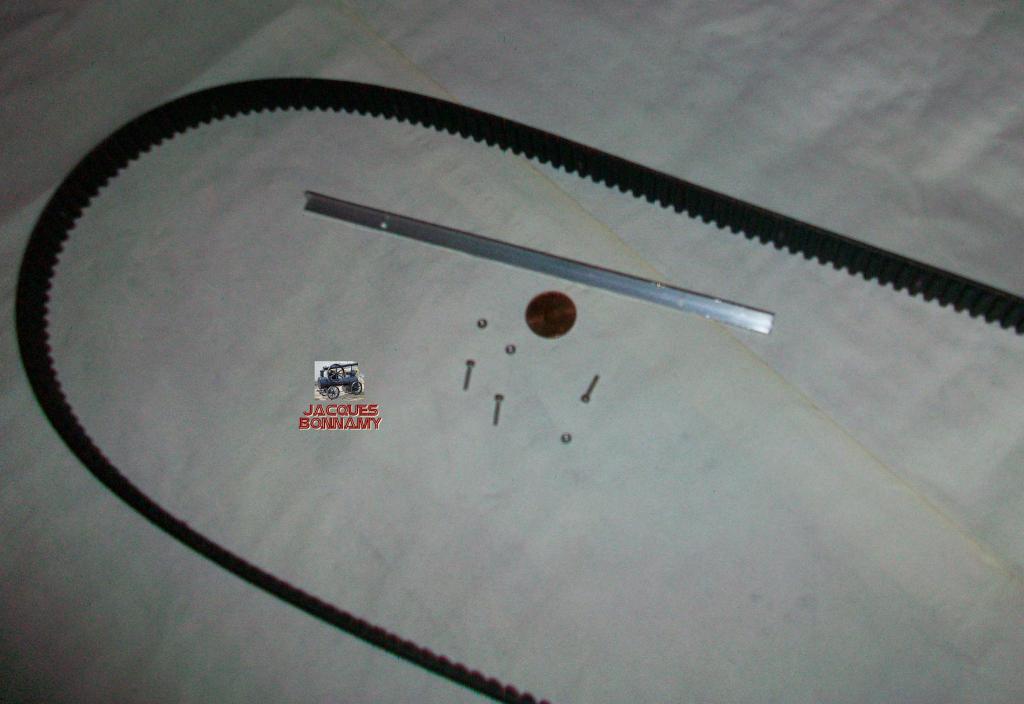

J'ai acheté deux courroies crantées, je les ai percé pour vis BTR qui maintiennent les équerres
qui serviront à entrainer la paille.

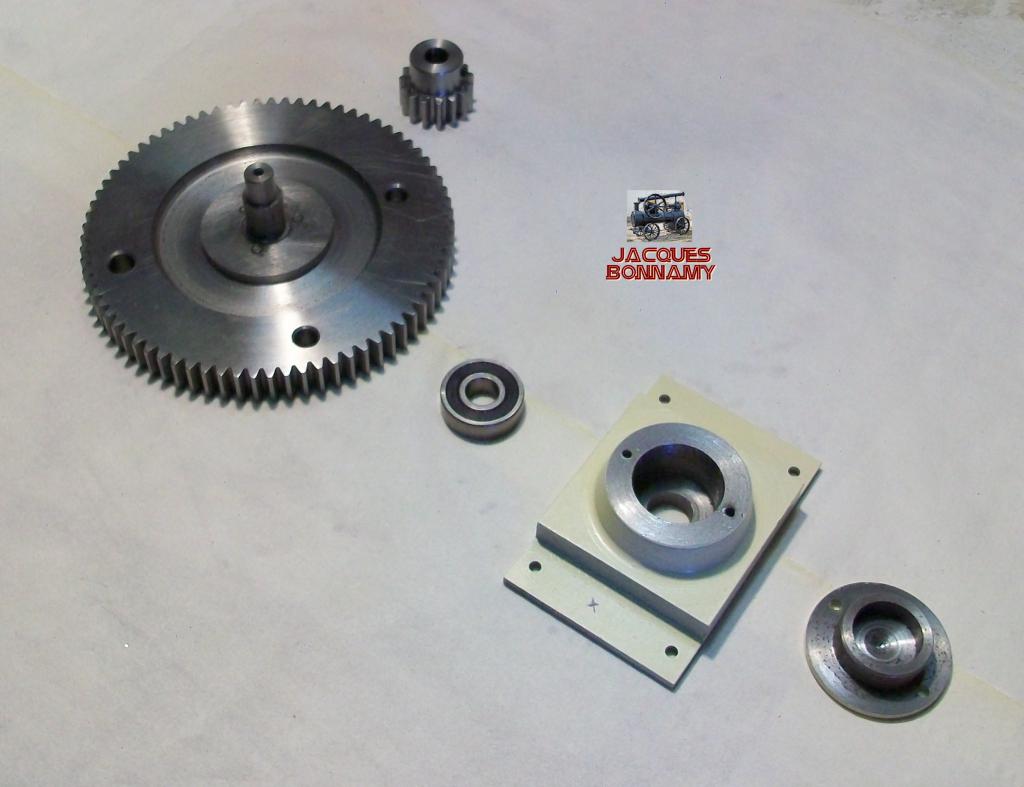

J'ai fabriqué pignons moteur, palier, j'ai acheté le roulement.

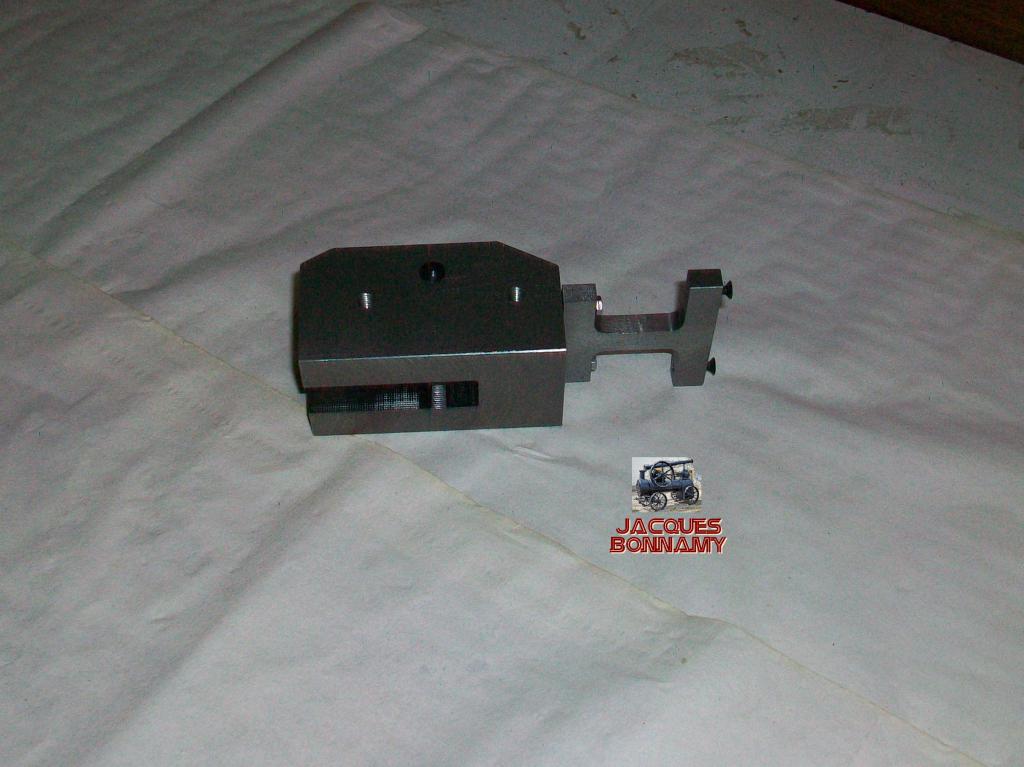

J'ai usiné un bloc chariot piston


Les cotés du tapis transbordeur.

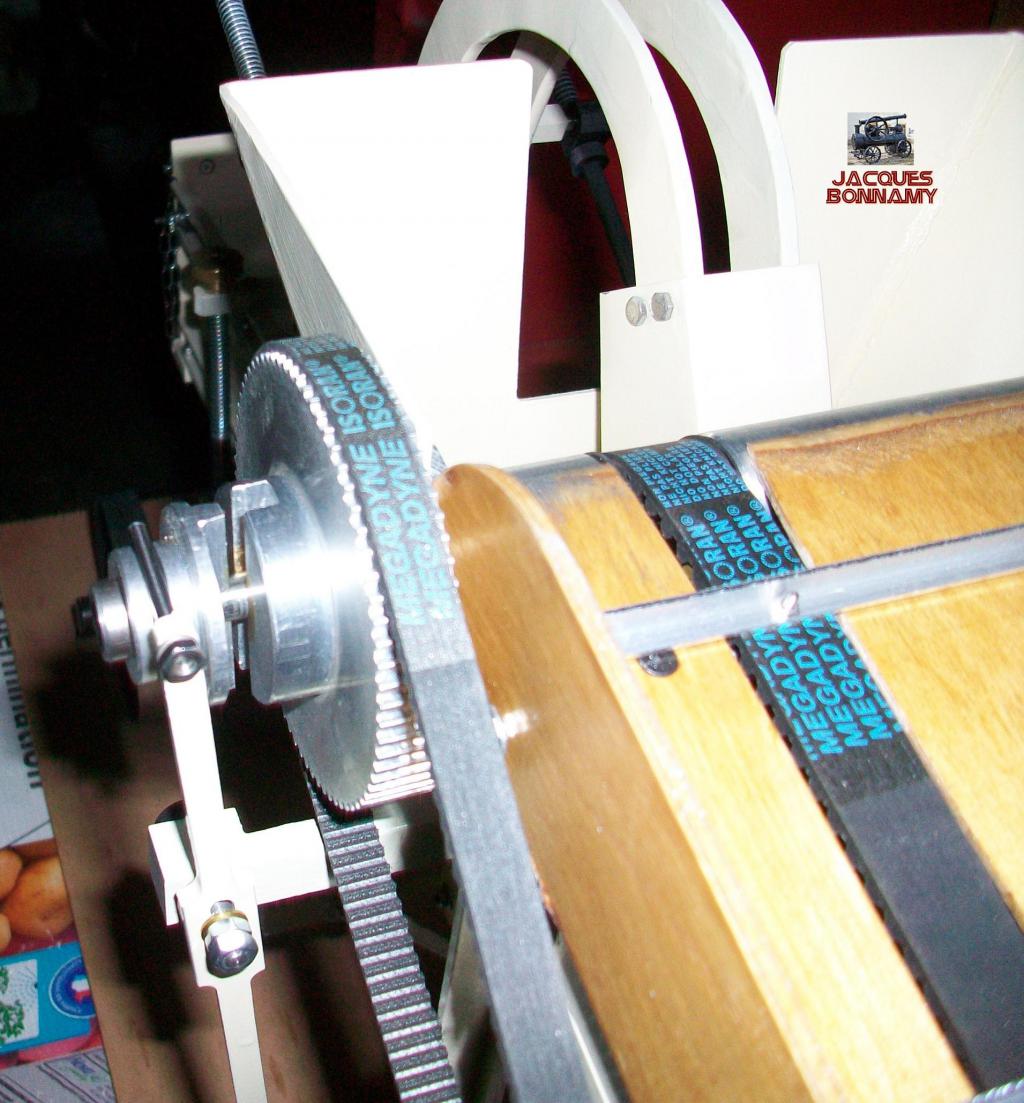

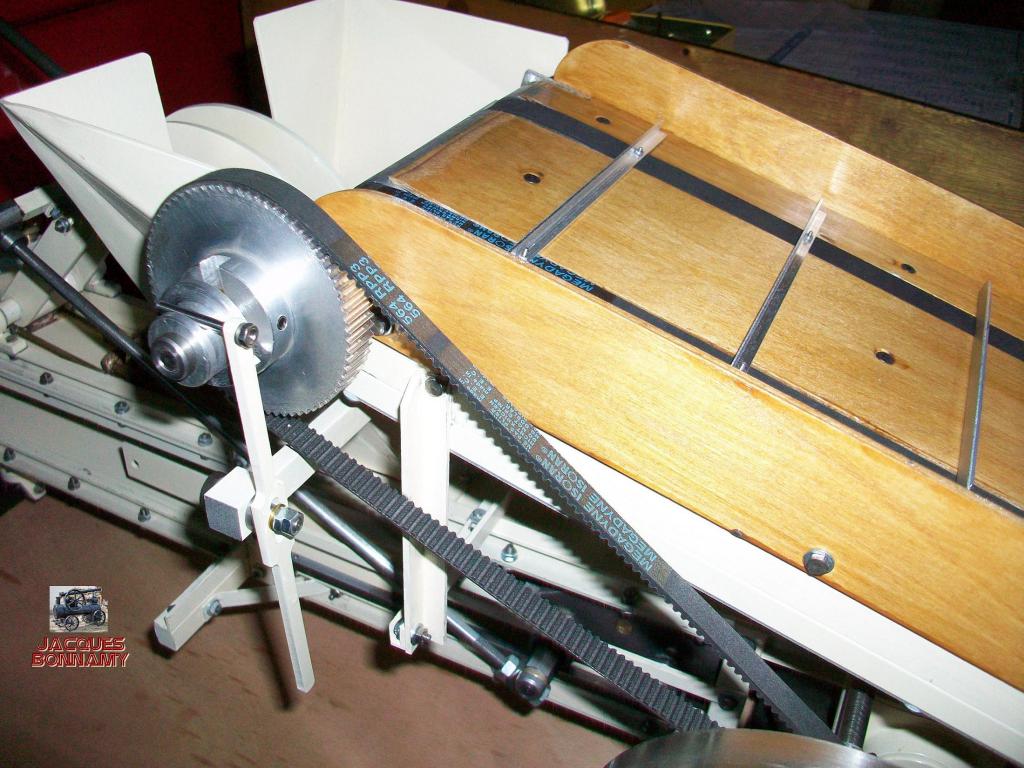

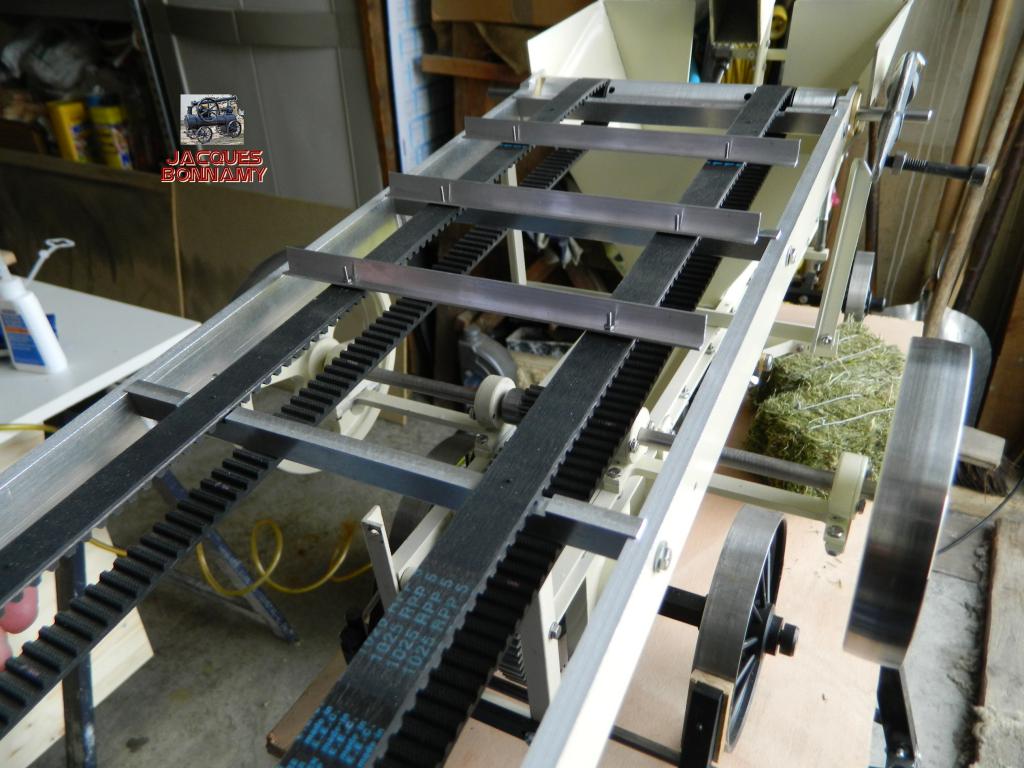

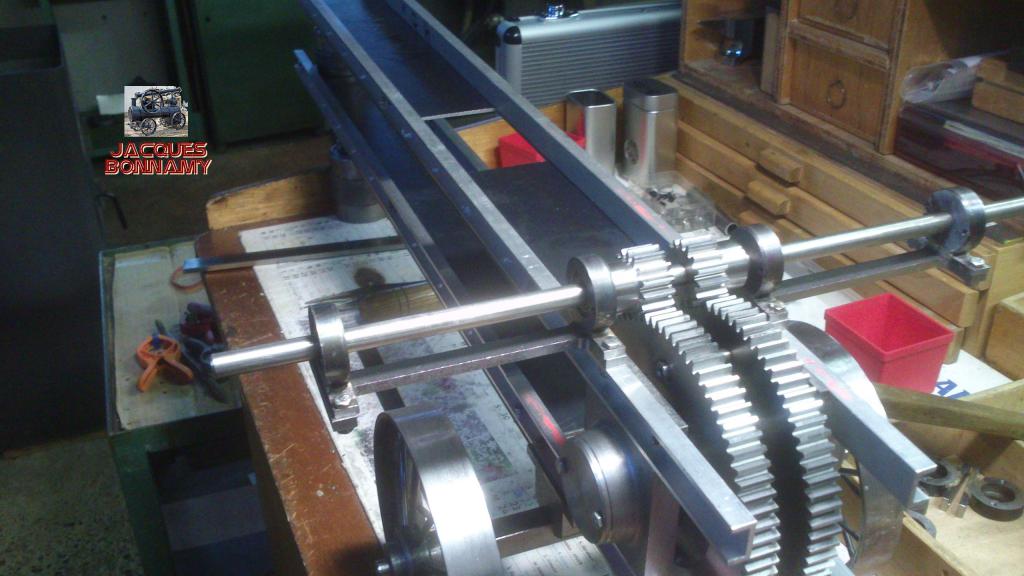

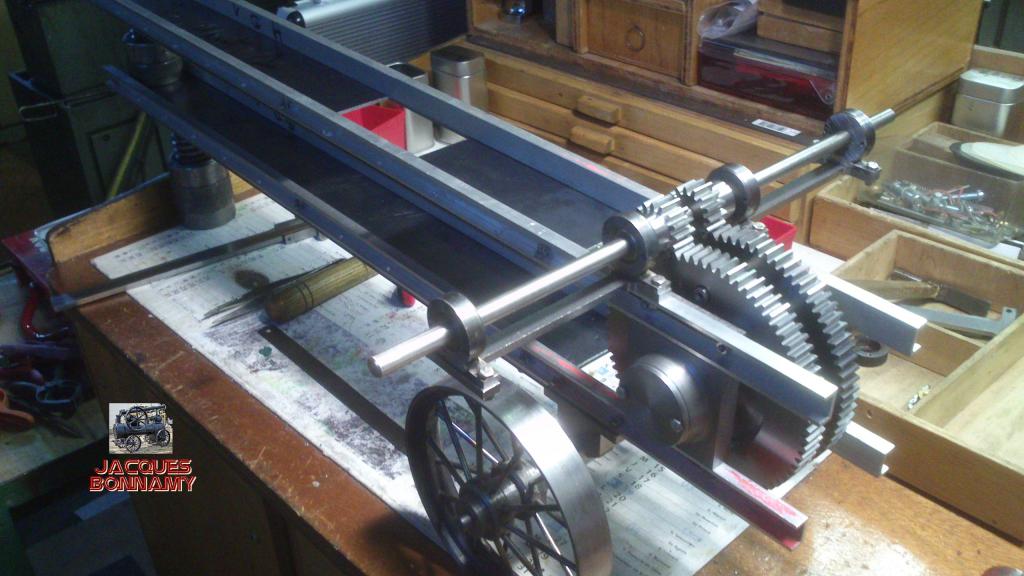

Présentation du système d'entrainement.




Le châssis monte paille terminé.


Dernière édition par JAC 03 le Lun 1 Aoû - 01:03 (2016); édité 2 fois
Revenir en haut
JAC 03


Hors ligne

Inscrit le: 20 Avr 2012
Messages: 90
Localisation: 03700 BELLERIVE sur ALLIER

MessagePosté le: Lun 1 Aoû - 00:05 (2016)    Sujet du message: Presse a paille a haute densite, Brouhot et Cie Répondre en citant

Presse à paille à haute densité,
avec tablier d'amenage automatique des pailles et courtes pailles.

conception : BROUHOT et Cie, VIERZON (Cher)

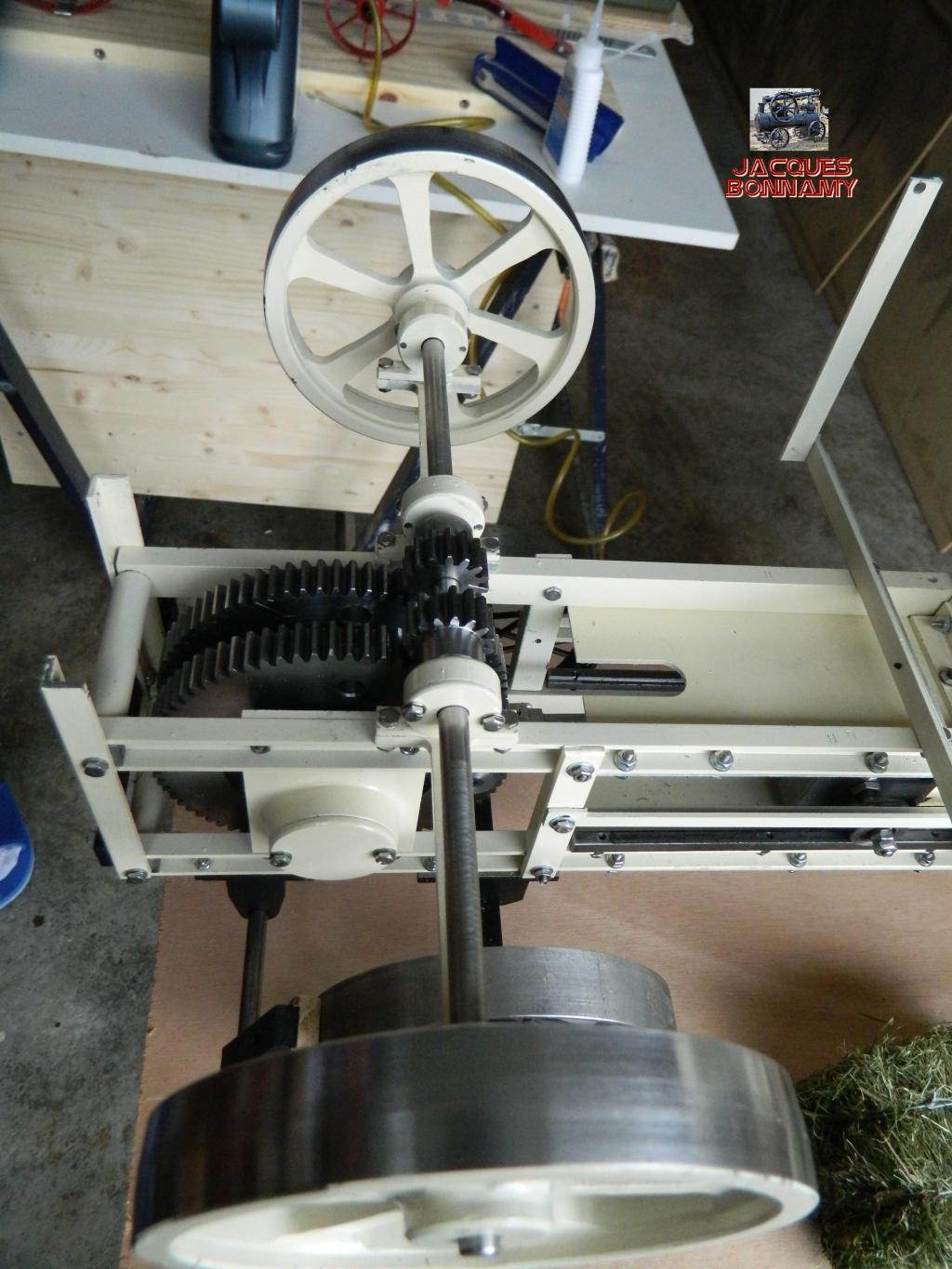

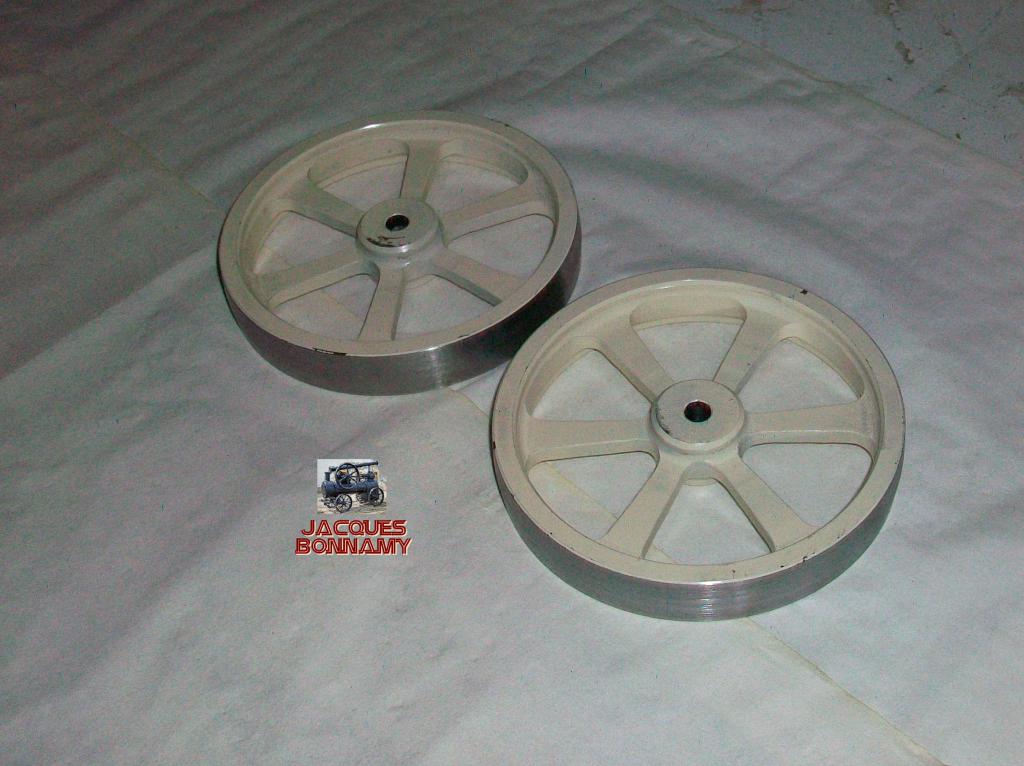

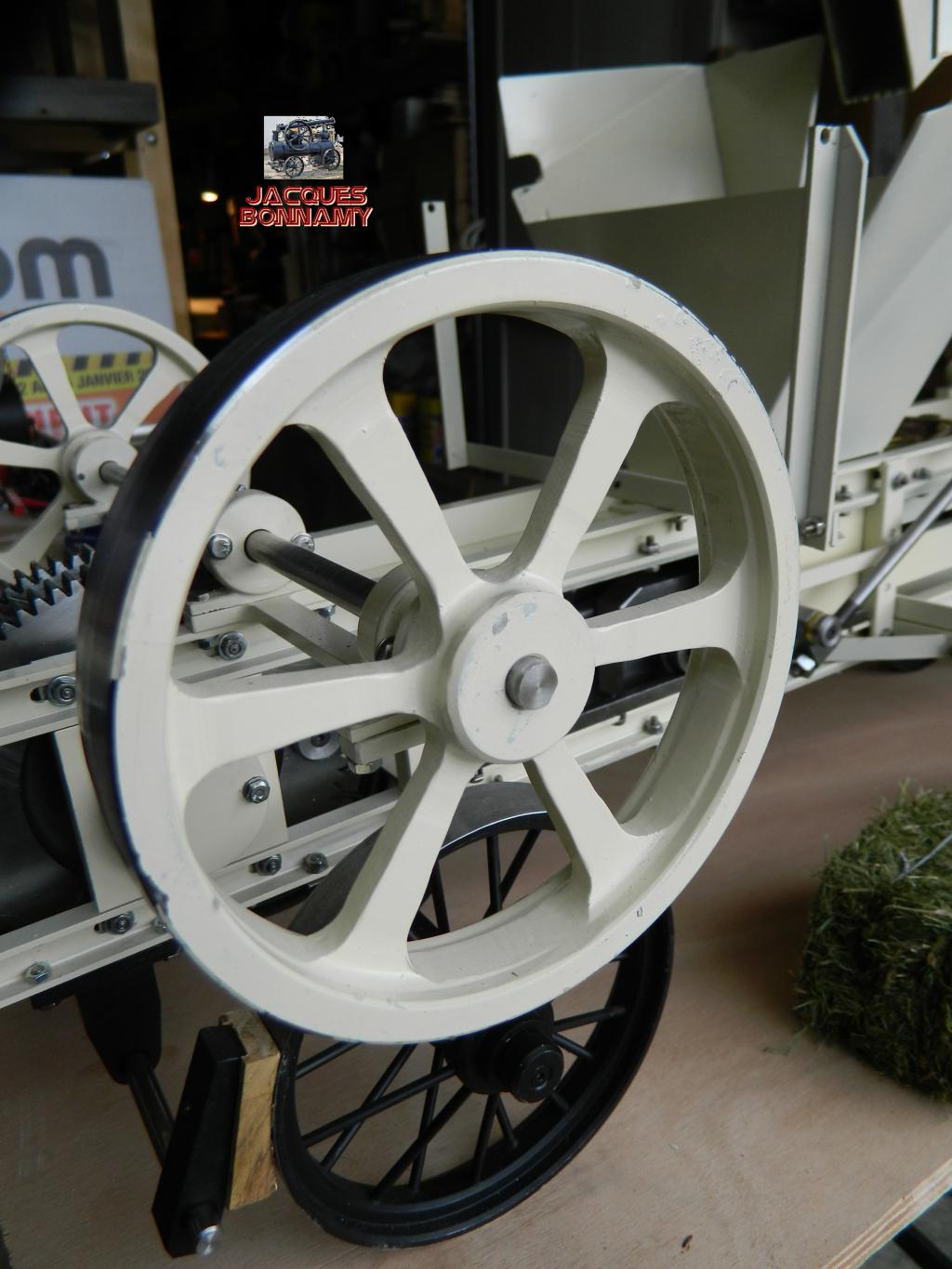

Les volants

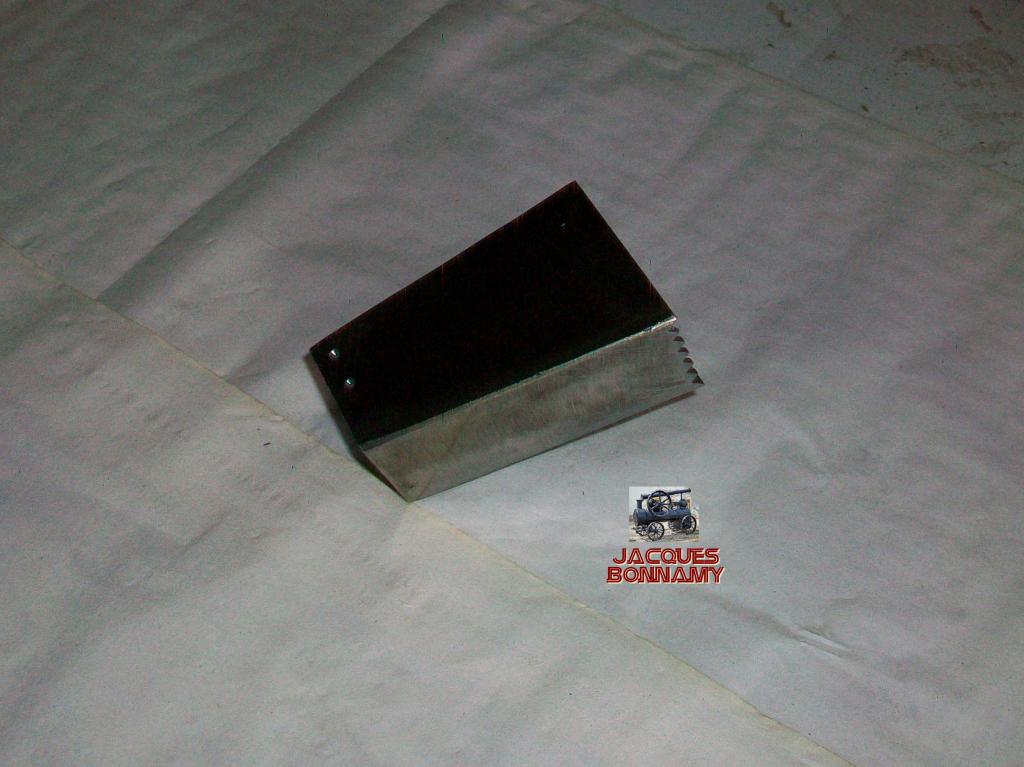

J'ai fabriqué le godet poussoir de paille.

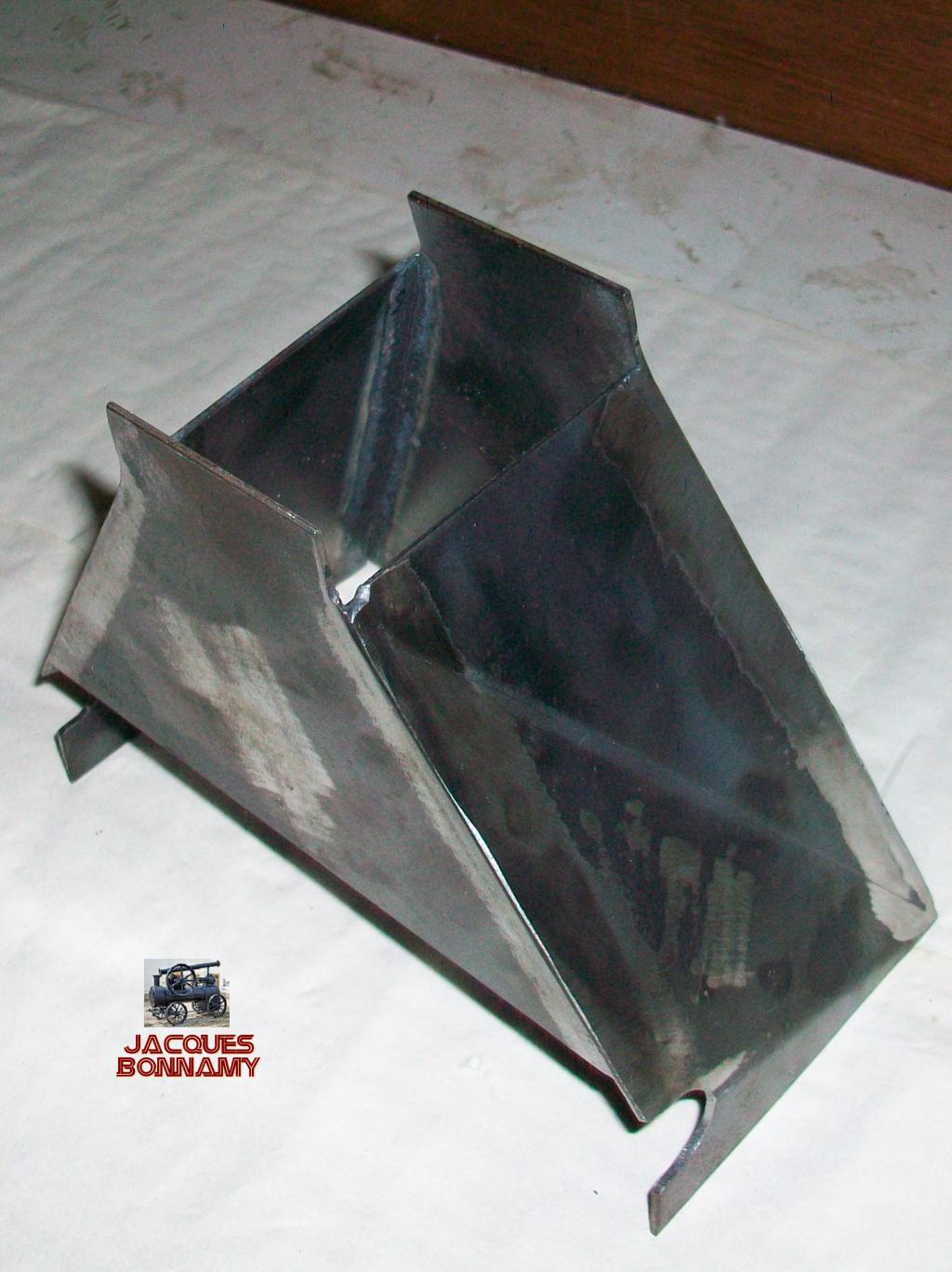

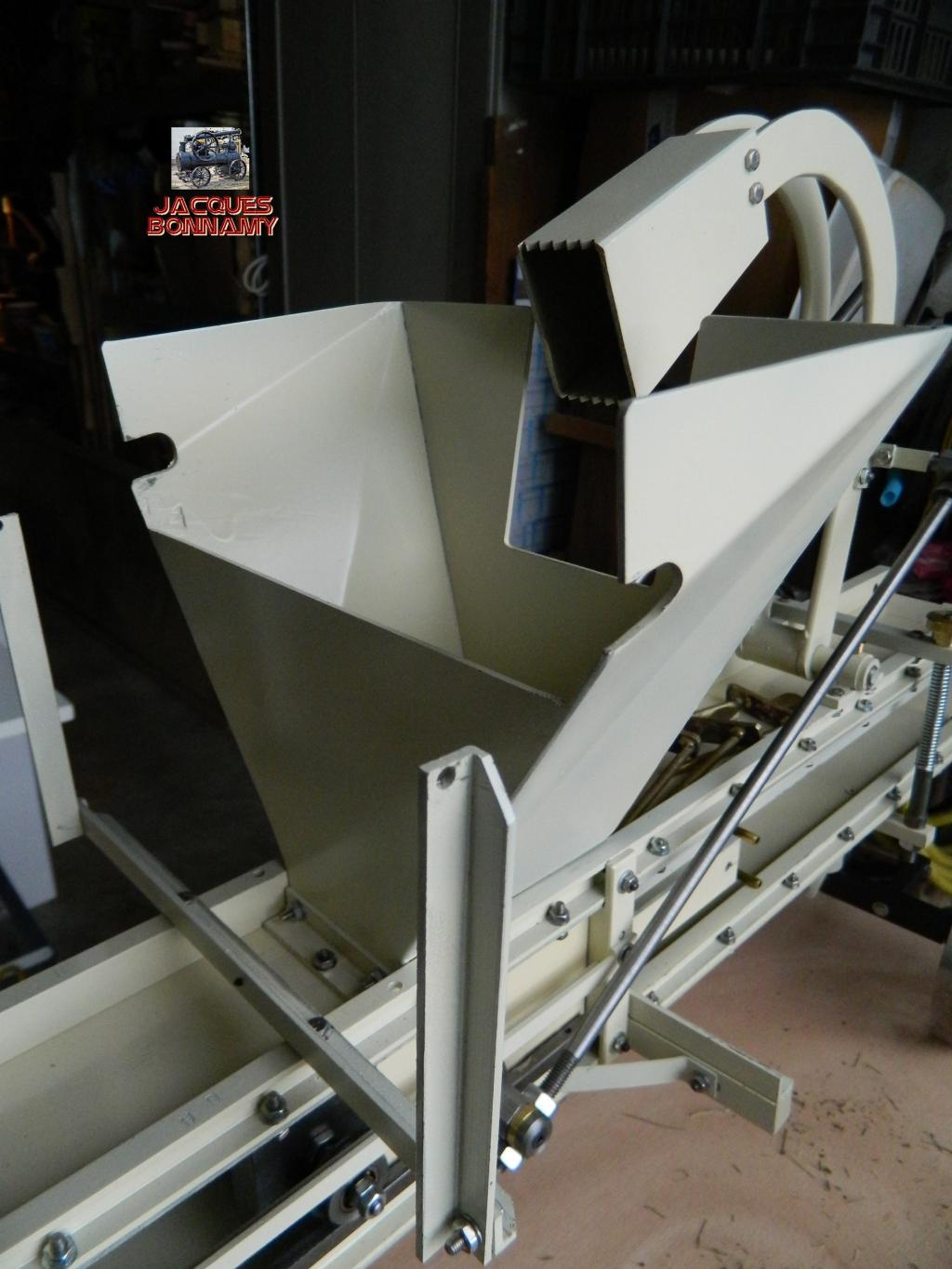

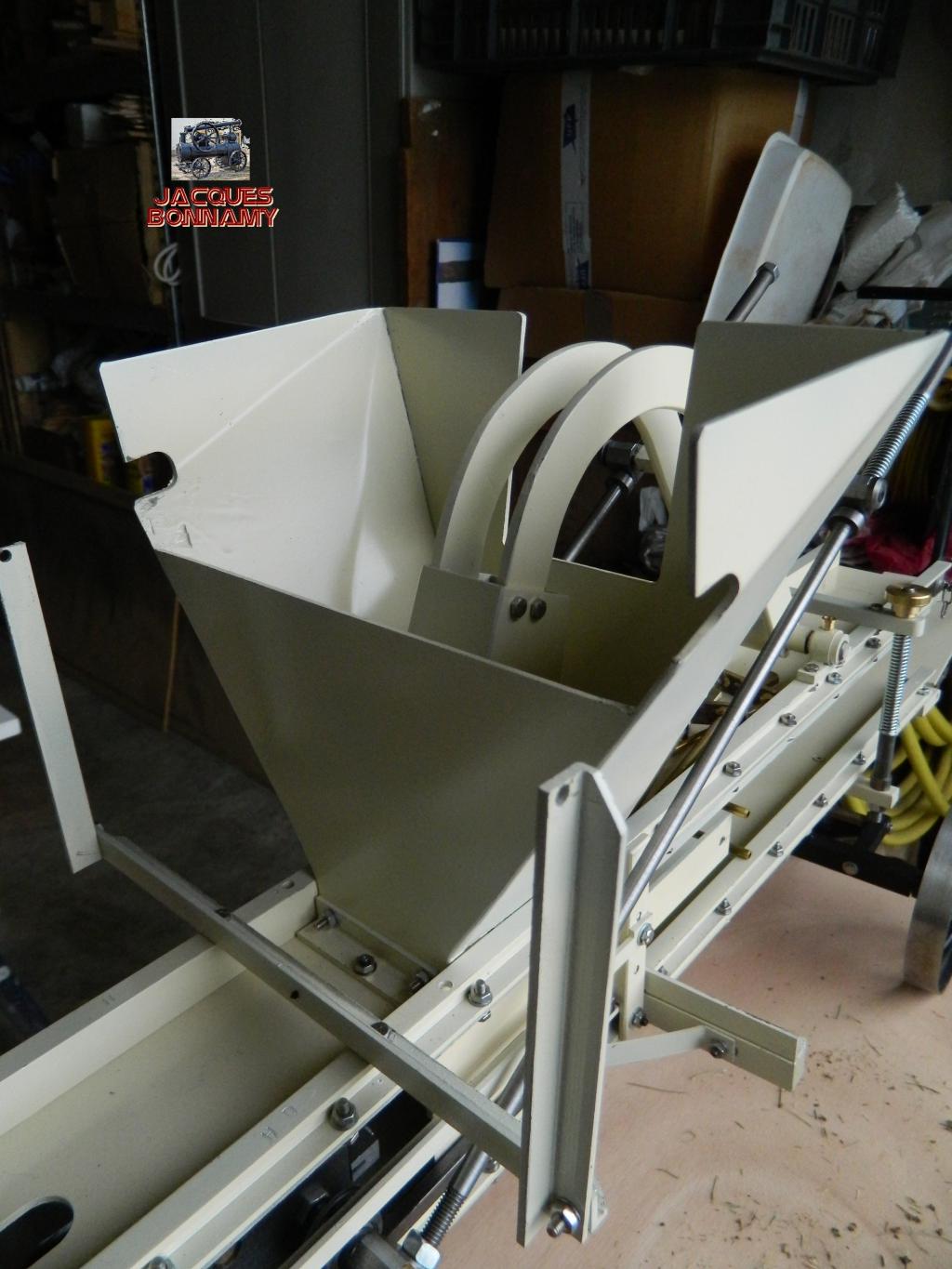

La hotte

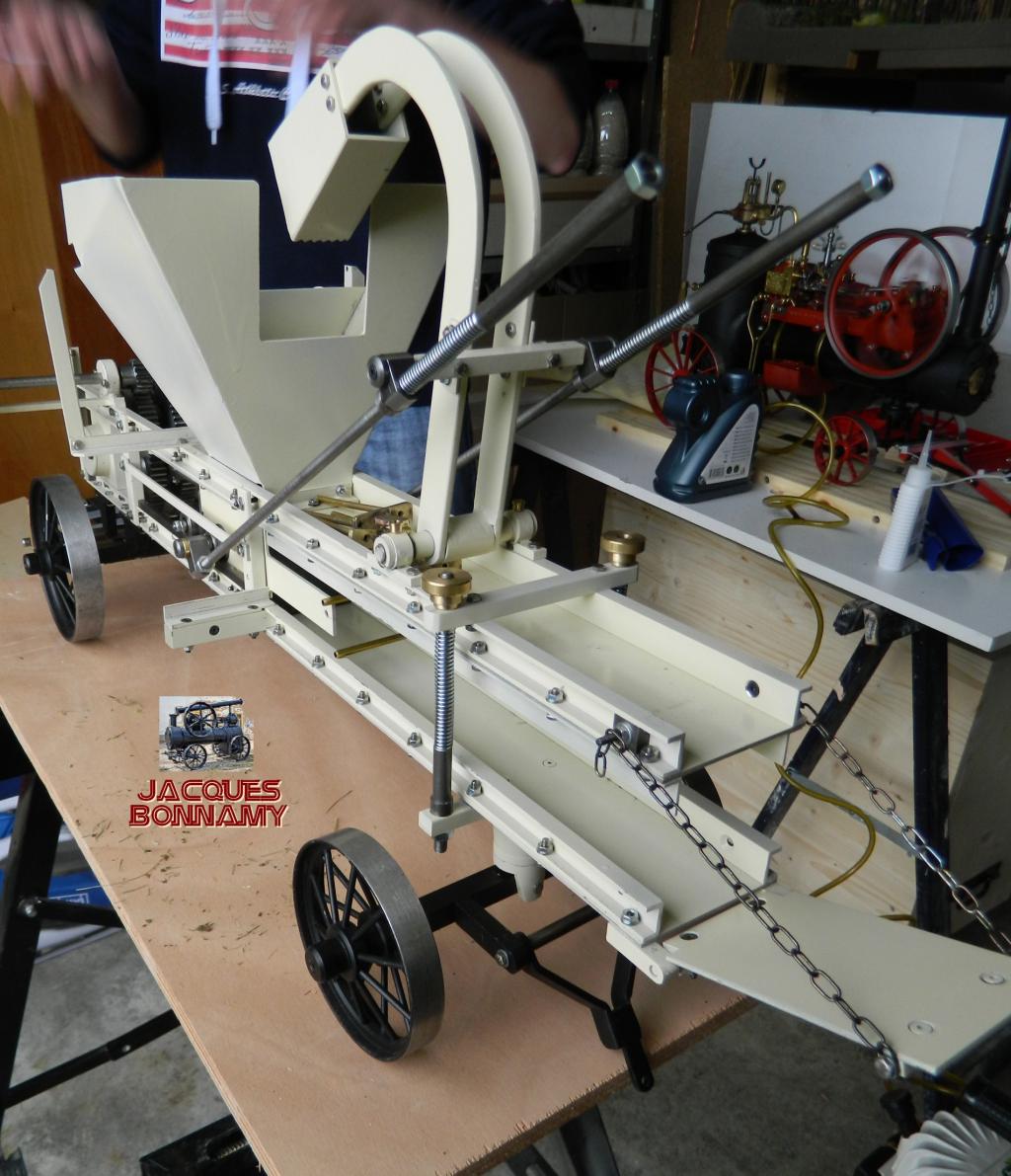

Le bras balancier pousse paille.

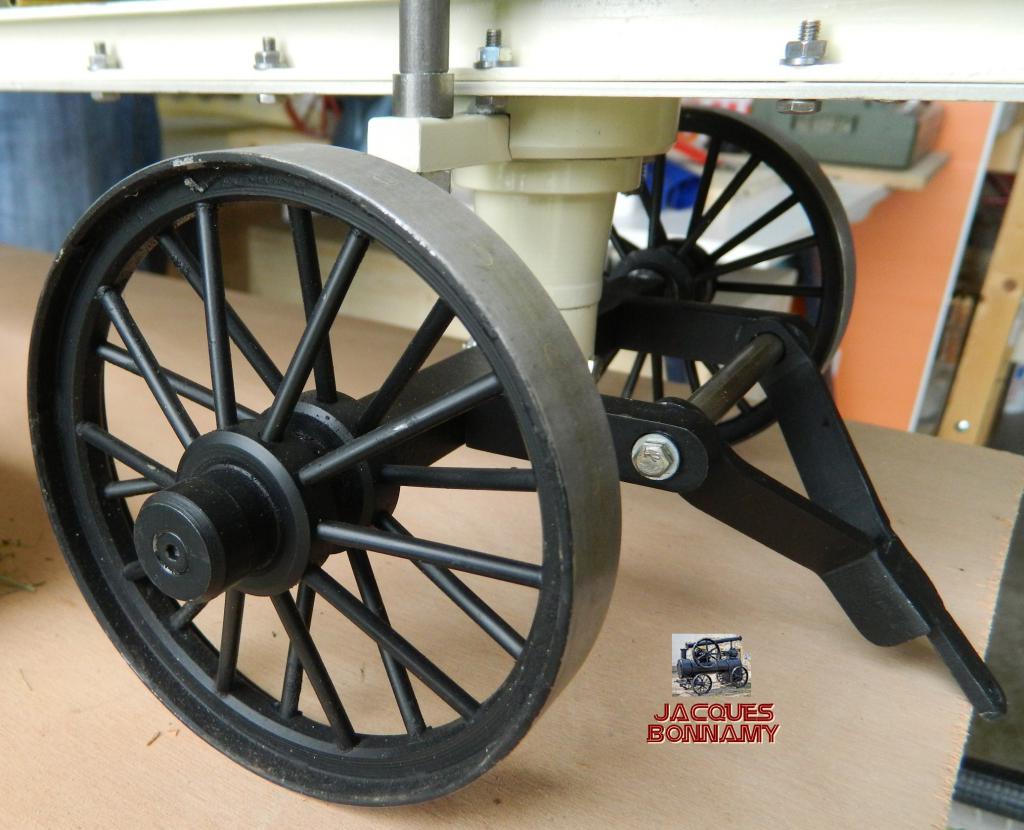

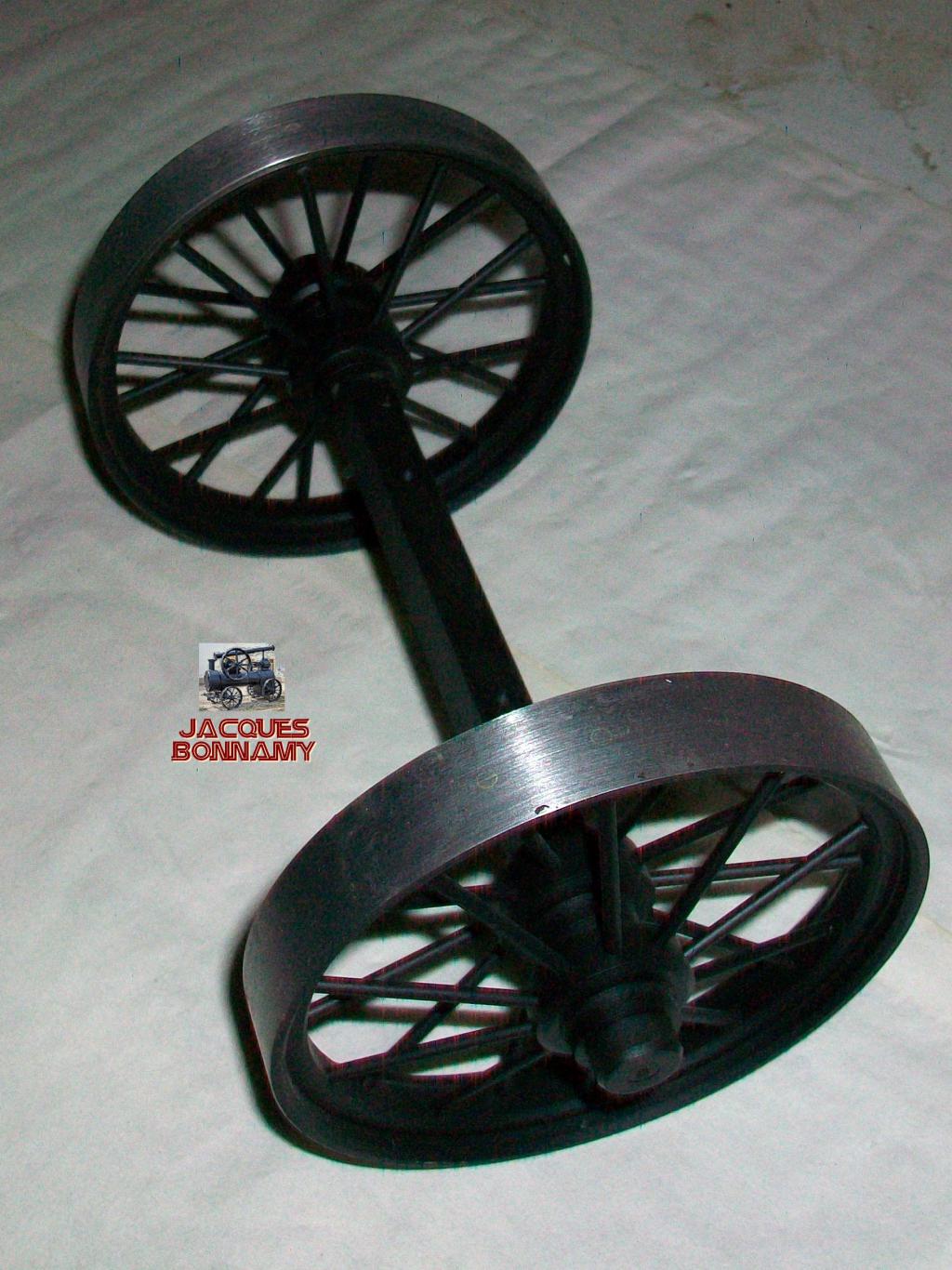

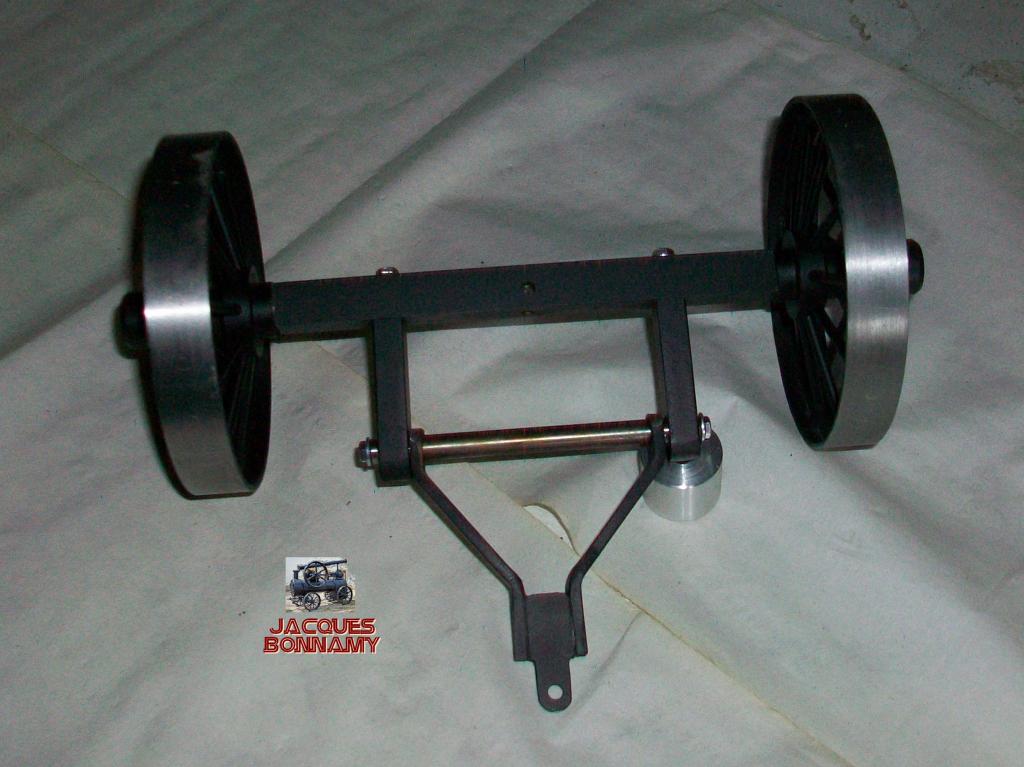

Le train avant


Les roues arrières

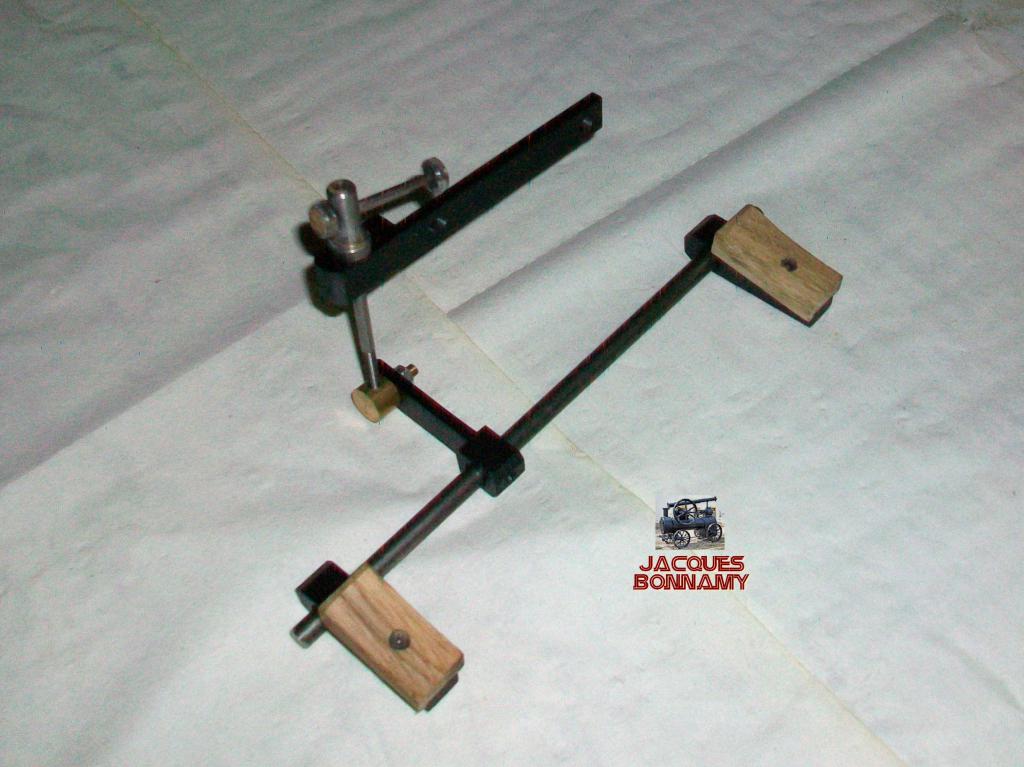

Le système de freins.

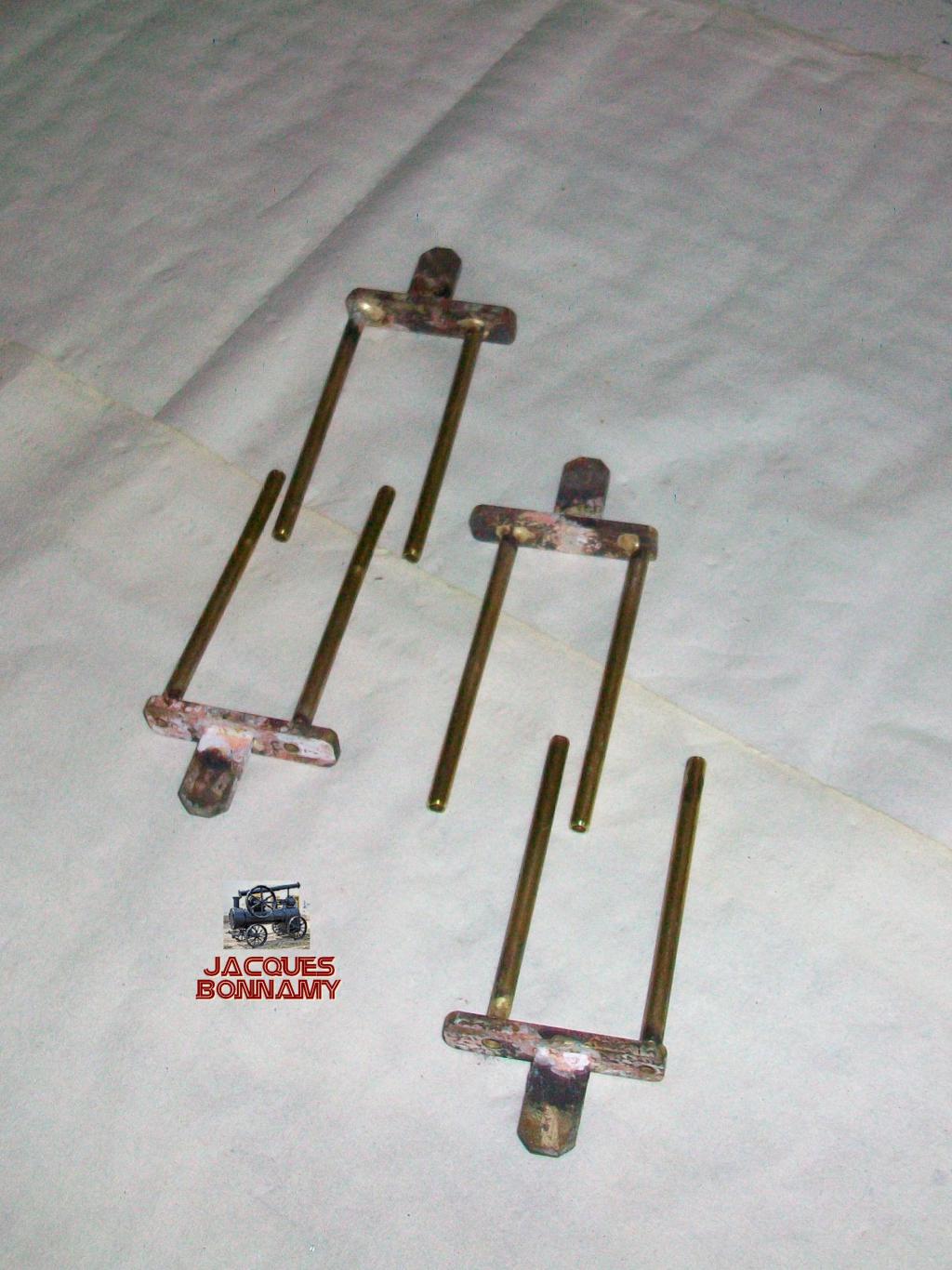

J'ai réalisé les aiguilles qui serviront pour le passage du fil de fer
pour ligaturer les bottes.

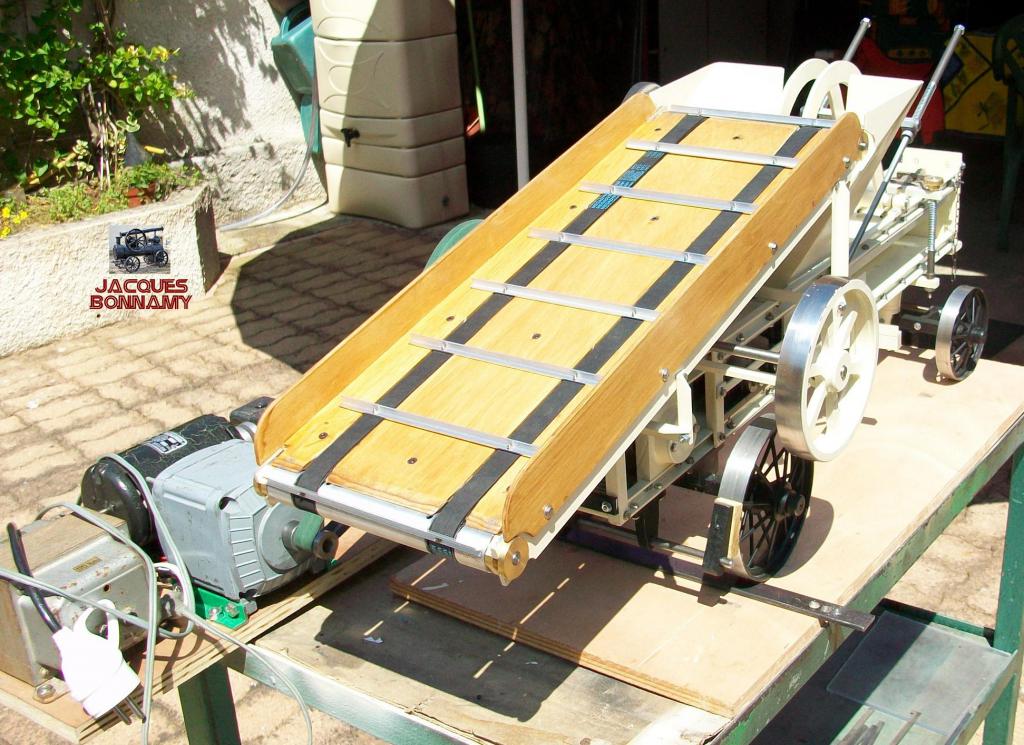

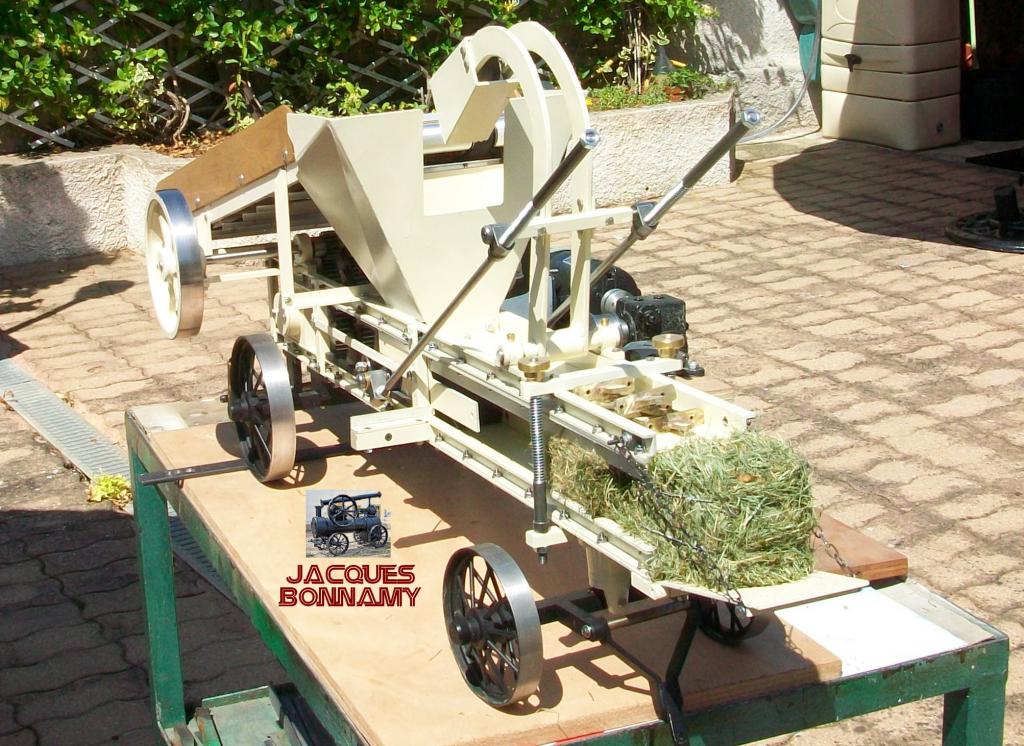

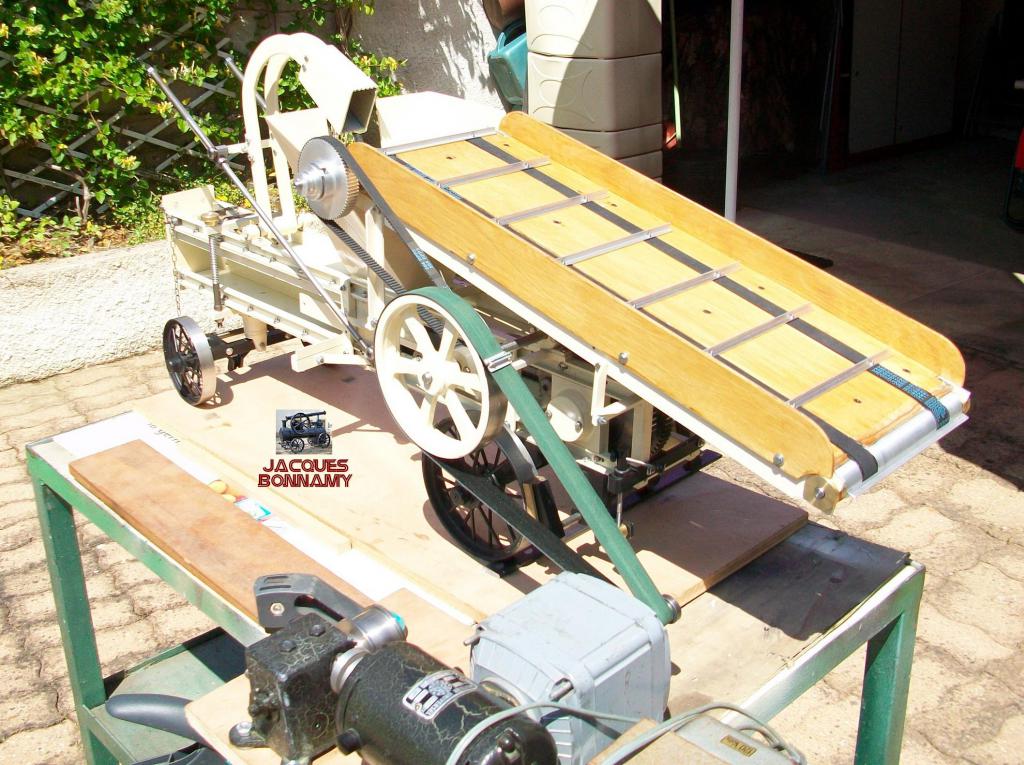

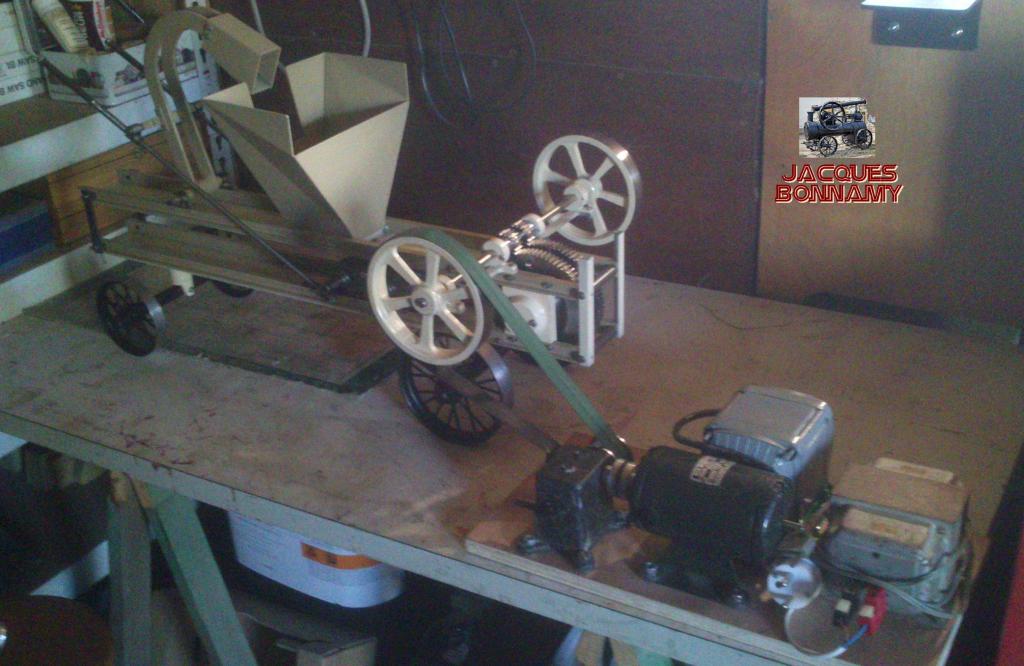

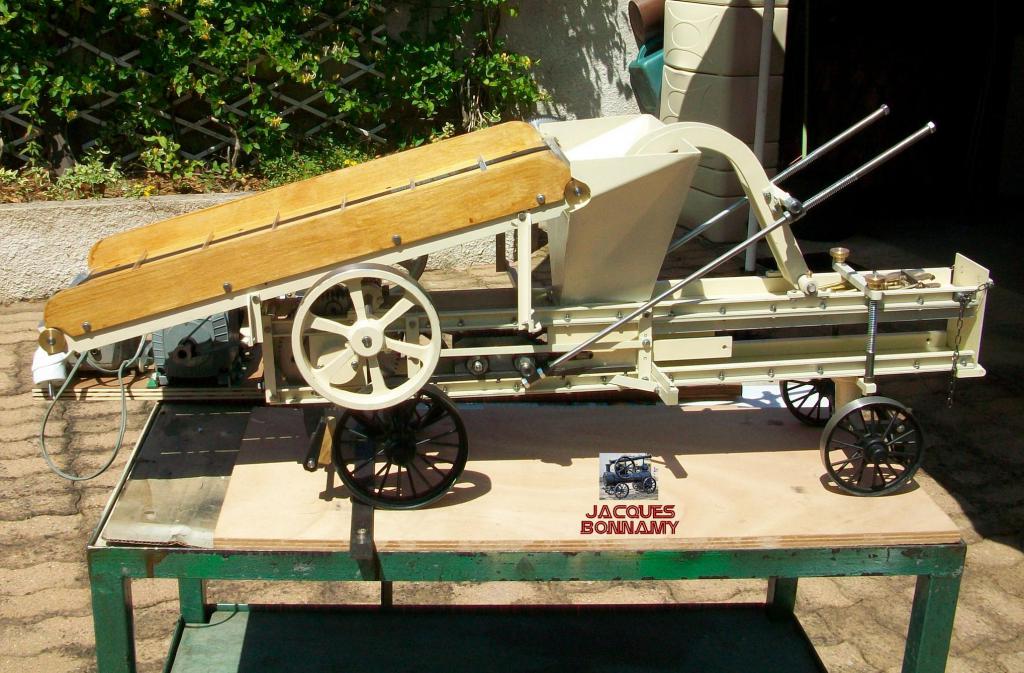

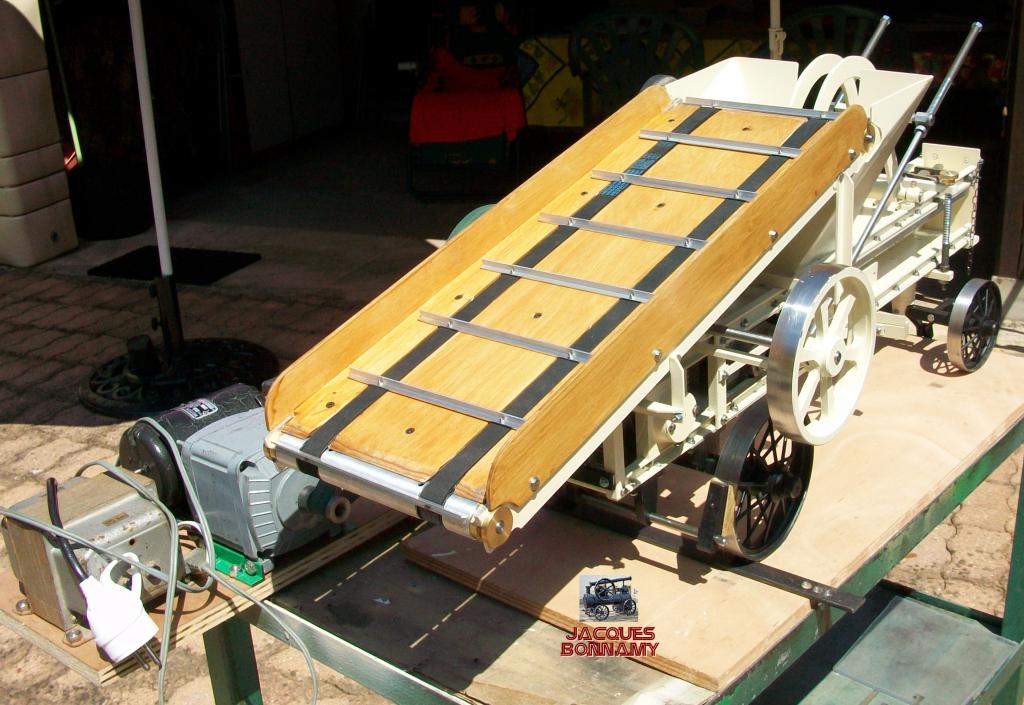

La presse à paille finie, j'ai monté un moteur pour essai,
la presse étant entrainée par la batteuse en fonctionnement normal.

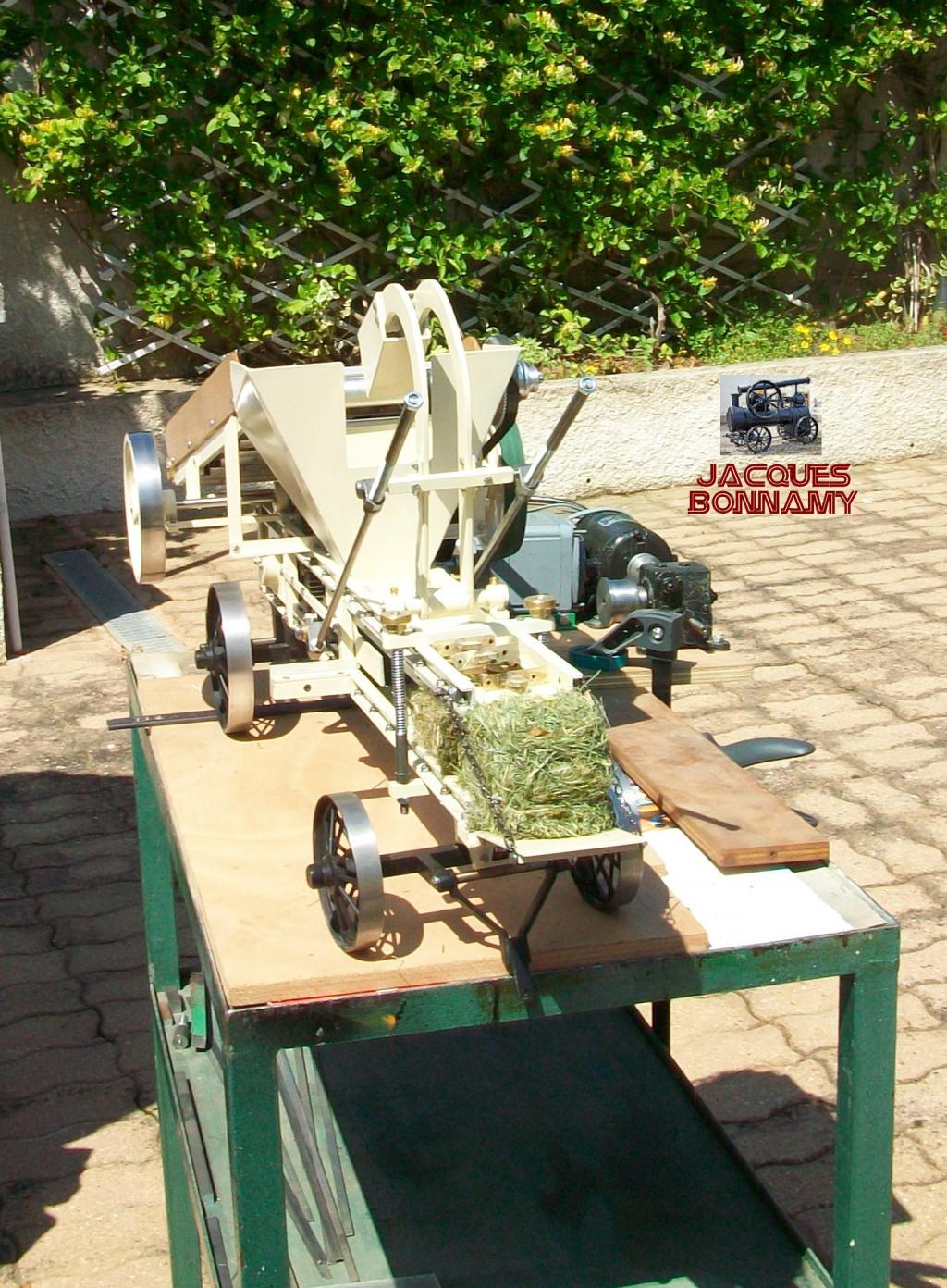

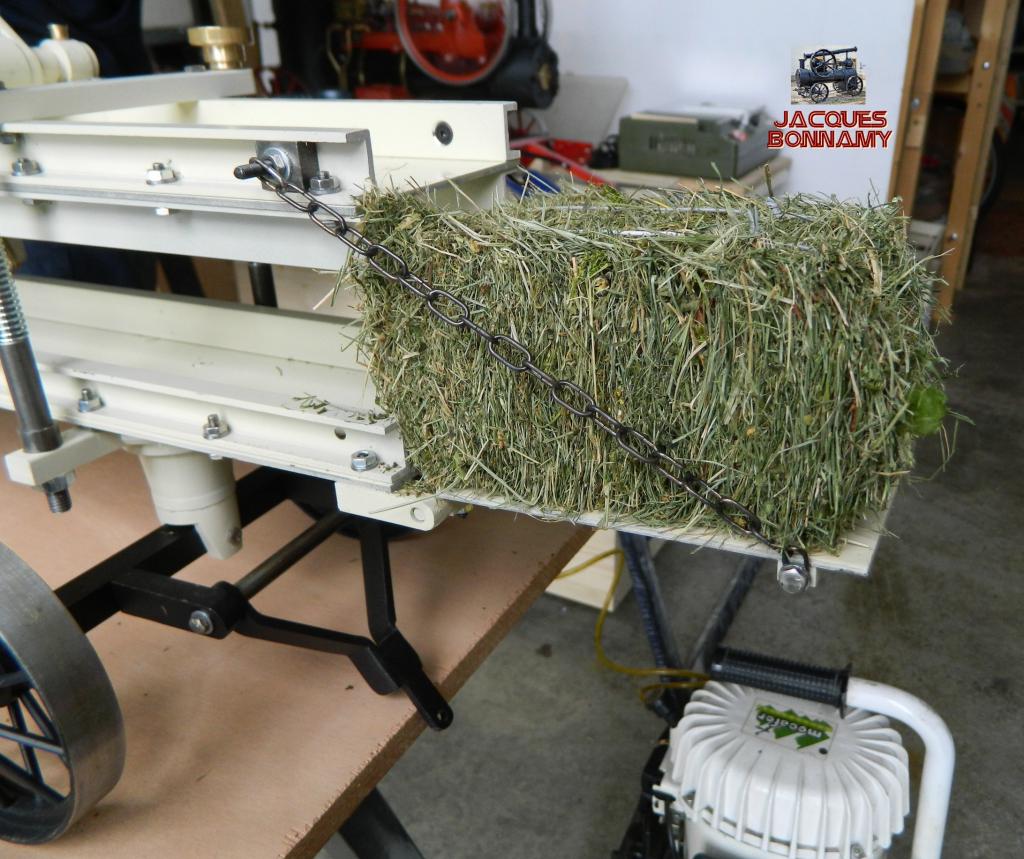

Sortie des bottes du couloir


Revenir en haut
Patricka48


Hors ligne

Inscrit le: 26 Oct 2011
Messages: 1 668
Localisation: 48200 St-Chély d'Apcher (Lozère)

MessagePosté le: Lun 1 Aoû - 23:30 (2016)    Sujet du message: Presse a paille a haute densite, Brouhot et Cie Répondre en citant

Père Jacques, plus c'est long... plus c'est bon, tu prends ton temps mais c'est comme toujours, excellent !
_________________
on ne jouit bien que de ce que l'on partage !
Revenir en haut
JMP
Administrateur

Hors ligne

Inscrit le: 26 Oct 2011
Messages: 986
Localisation: Gévaudan

MessagePosté le: Mar 2 Aoû - 12:02 (2016)    Sujet du message: Presse a paille a haute densite, Brouhot et Cie Répondre en citant

Shocked Shocked Okay
Revenir en haut
Isa48


Hors ligne

Inscrit le: 26 Oct 2011
Messages: 570
Localisation: 48200 St-Chély d'Apcher (Lozère)

MessagePosté le: Mer 17 Aoû - 09:56 (2016)    Sujet du message: Presse a paille a haute densite, Brouhot et Cie Répondre en citant

C'est génial la fabrication de ta presse à paille.
C'est comme d' habitude toujours aussi beau.
Tu ne manques pas d'imagination. Mr. Green
Revenir en haut
chris


Hors ligne

Inscrit le: 15 Sep 2013
Messages: 476
Localisation: Bourgogne

MessagePosté le: Dim 28 Aoû - 02:15 (2016)    Sujet du message: Presse a paille a haute densite, Brouhot et Cie Répondre en citant

Là ce n'est plus du modélisme, mais de ingénierie ! Bravo !  applause applause applause
