La Jonquière de Michel Vaillant.

Les passionnés de la saga Michel Vaillant connaissent la maison familiale, propriété du père Vaillant.
Jean Graton l'a dessinée dans plusieurs albums, sous tous les angles, de jour comme de nuit.

Mes amis Jean et Evelyne Damon spécialistes de véhicules miniatures des aventures Michel Vaillant.


cliquez ci-dessous pour accéder à leur site Jade Miniature



Ils m'ont donné envie de créer une version raccourcie de la belle demeure.

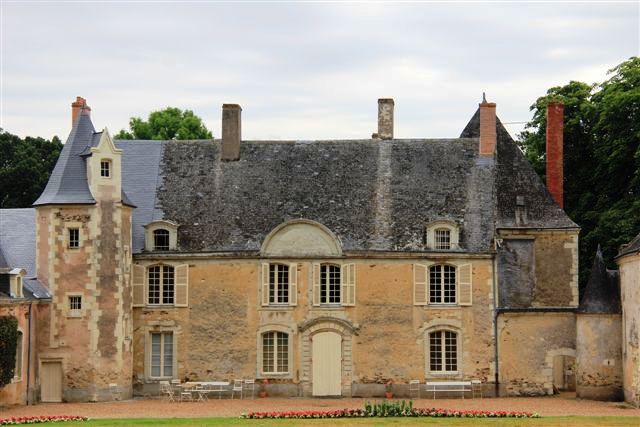

le modèle original en Anjou


un dessin de Jean Graton


_________________
on ne jouit bien que de ce que l'on partage !
Revenir en haut
Publicité






MessagePosté le: Ven 22 Jan - 00:24 (2016)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Patricka48


Hors ligne

Inscrit le: 26 Oct 2011
Messages: 1 647
Localisation: 48200 St-Chély d'Apcher (Lozère)

MessagePosté le: Ven 22 Jan - 01:20 (2016)    Sujet du message: La Jonquiere de Michel Vaillant Répondre en citant

La Jonquière de Michel Vaillant.

Nouvelle création originale au 1/43 d'après les photos et dessins que m'a communiqué Jean
j'ai repris les cotations sur une des photos afin d'essayer de faire une maquette proche de la réalité.

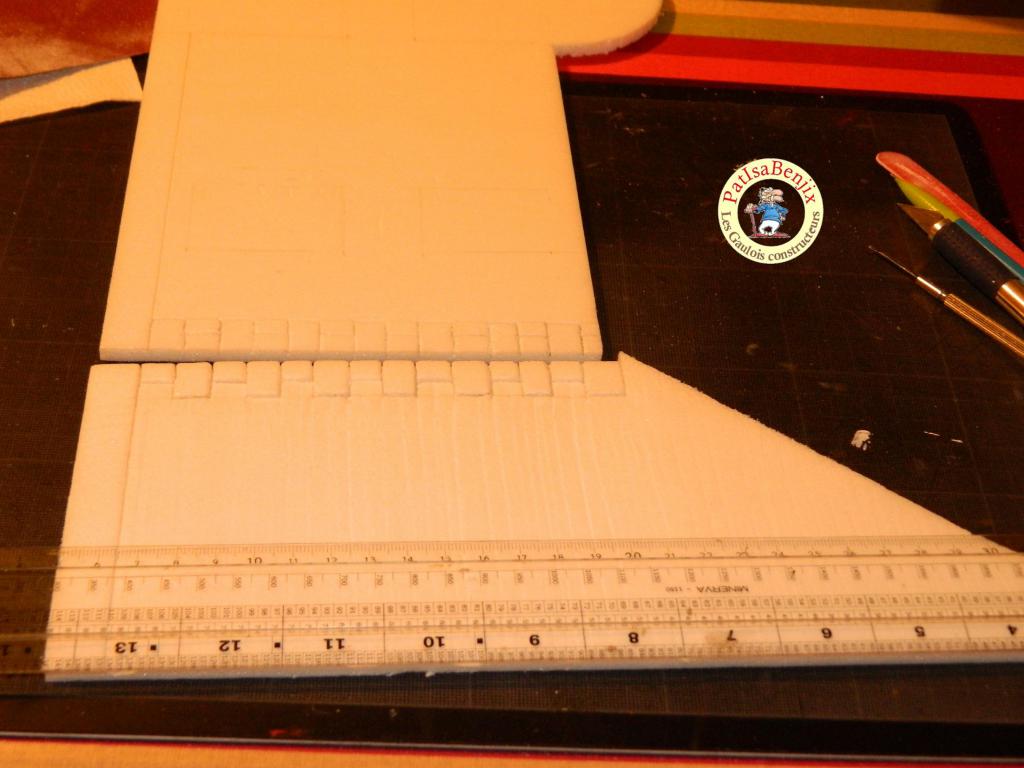

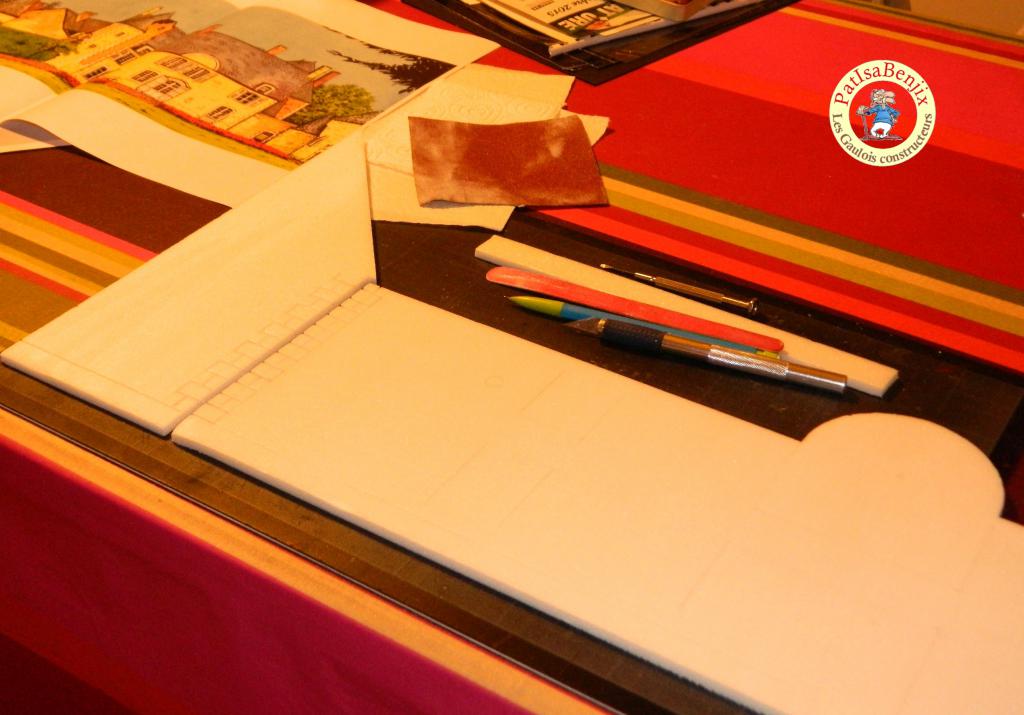

Pour la réalisation de la façade et des cotés, j'ai utilisé du Dépron, polystyrène expansé,

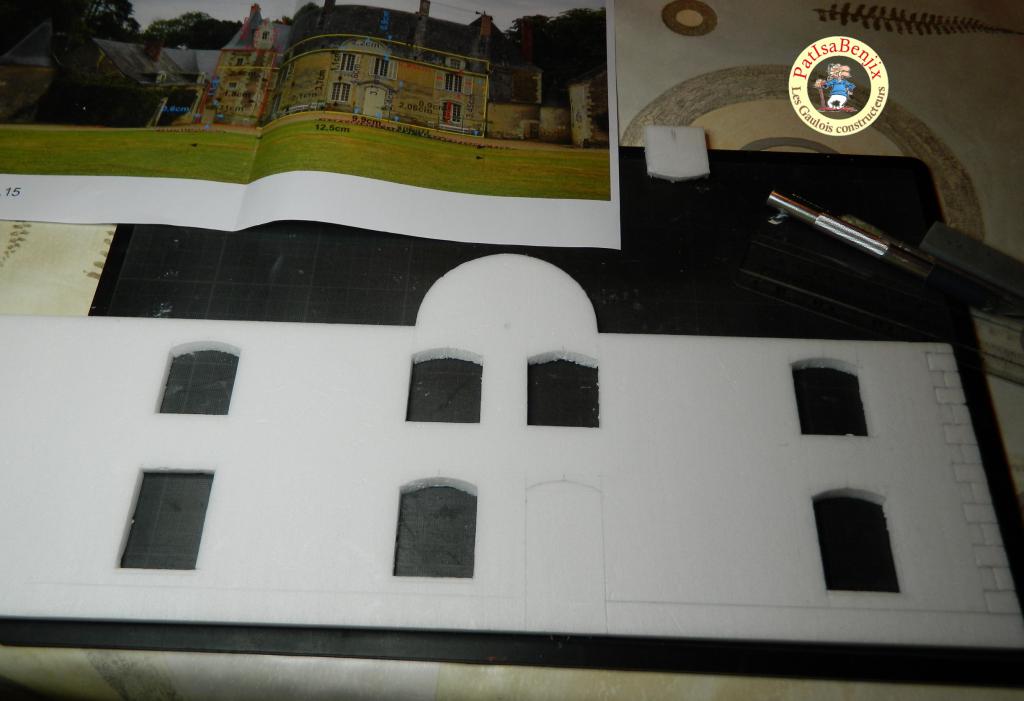

J'ai découpé les éléments principaux au scalpel.

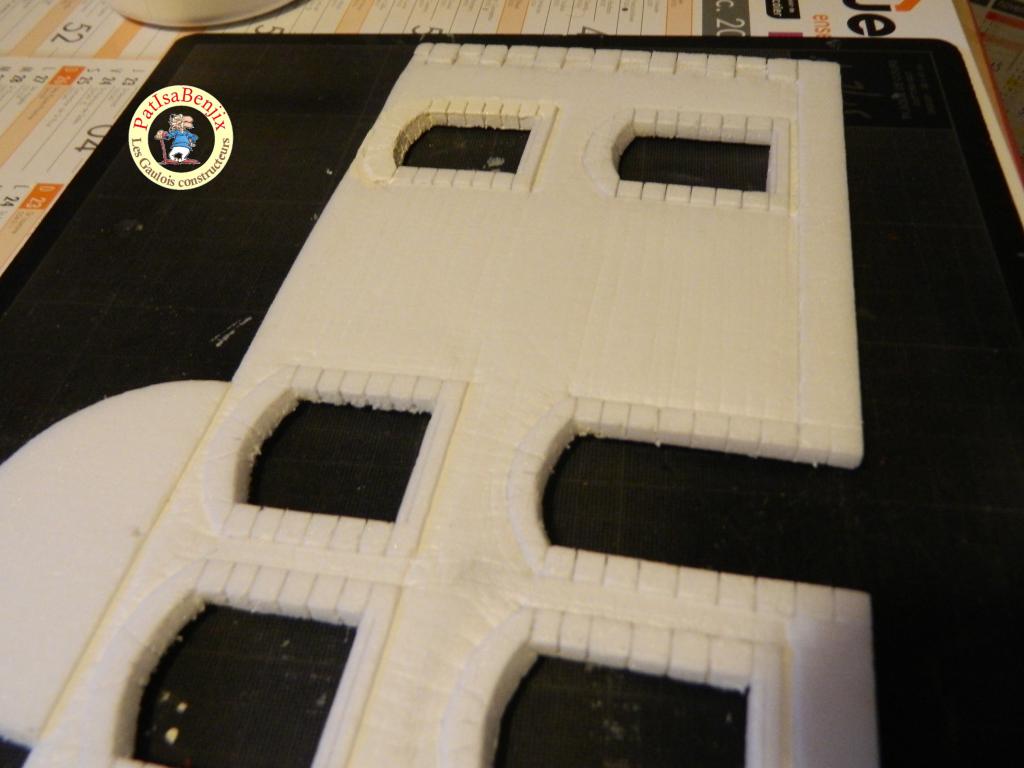

Tracé les pierres des parements au scalpel et crayon porte-mine.

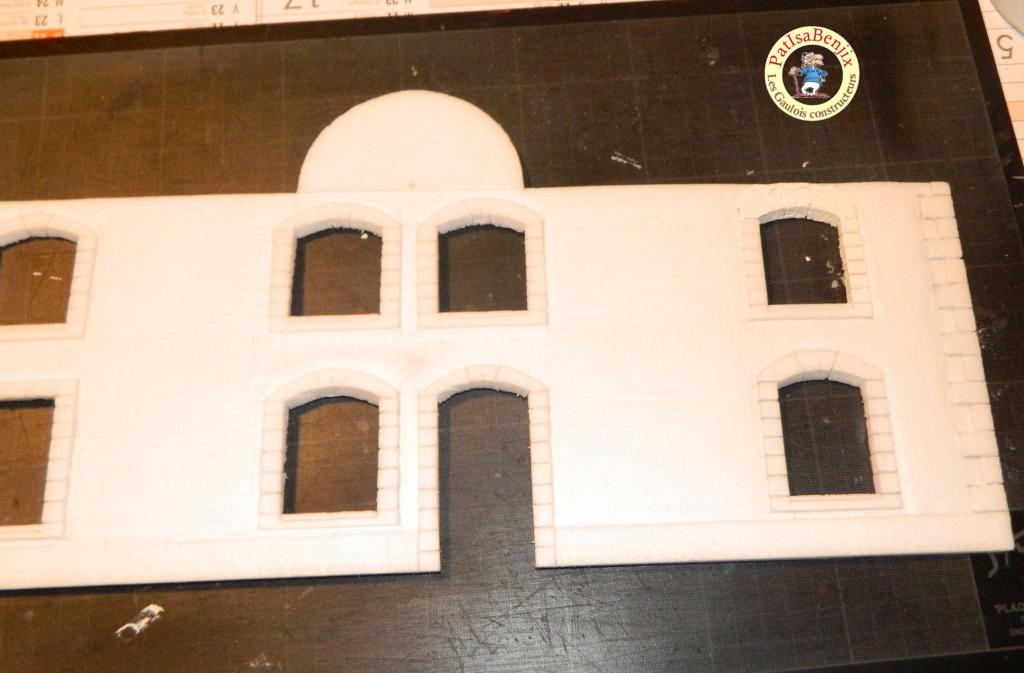

Découpe des ouvertures.


Afin de faire ressortir les pierres d'encadrements et parures, j'ai appuyé les bords avec un scalpel plat
et mini tournevis.

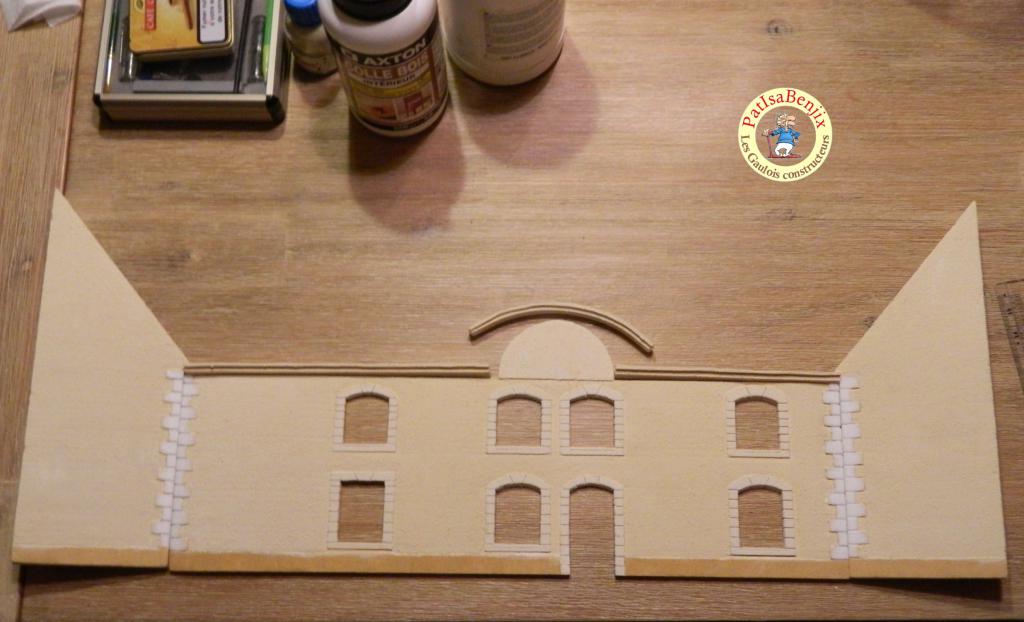

J'ai commencé la peinture des pierres d'encadrements avec de la terre naturelle calcaire blanche et du Gésso.


Peinture des murs avec la terre naturelle calcaire jaune et du Gésso.

_________________
on ne jouit bien que de ce que l'on partage !


Dernière édition par Patricka48 le Lun 25 Jan - 22:32 (2016); édité 1 fois
Revenir en haut
Patricka48


Hors ligne

Inscrit le: 26 Oct 2011
Messages: 1 647
Localisation: 48200 St-Chély d'Apcher (Lozère)

MessagePosté le: Sam 23 Jan - 00:36 (2016)    Sujet du message: La Jonquiere de Michel Vaillant Répondre en citant

La Jonquière de Michel Vaillant.

Les accessoires de la façade.

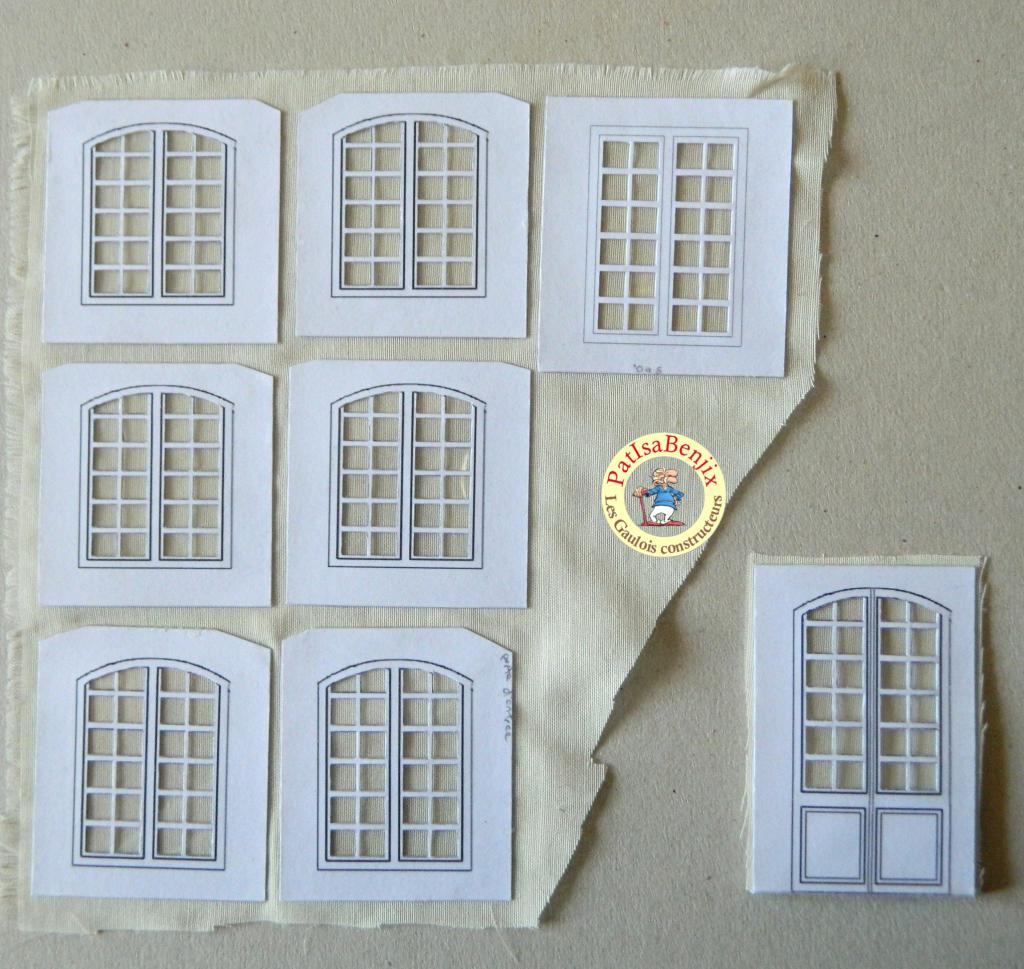

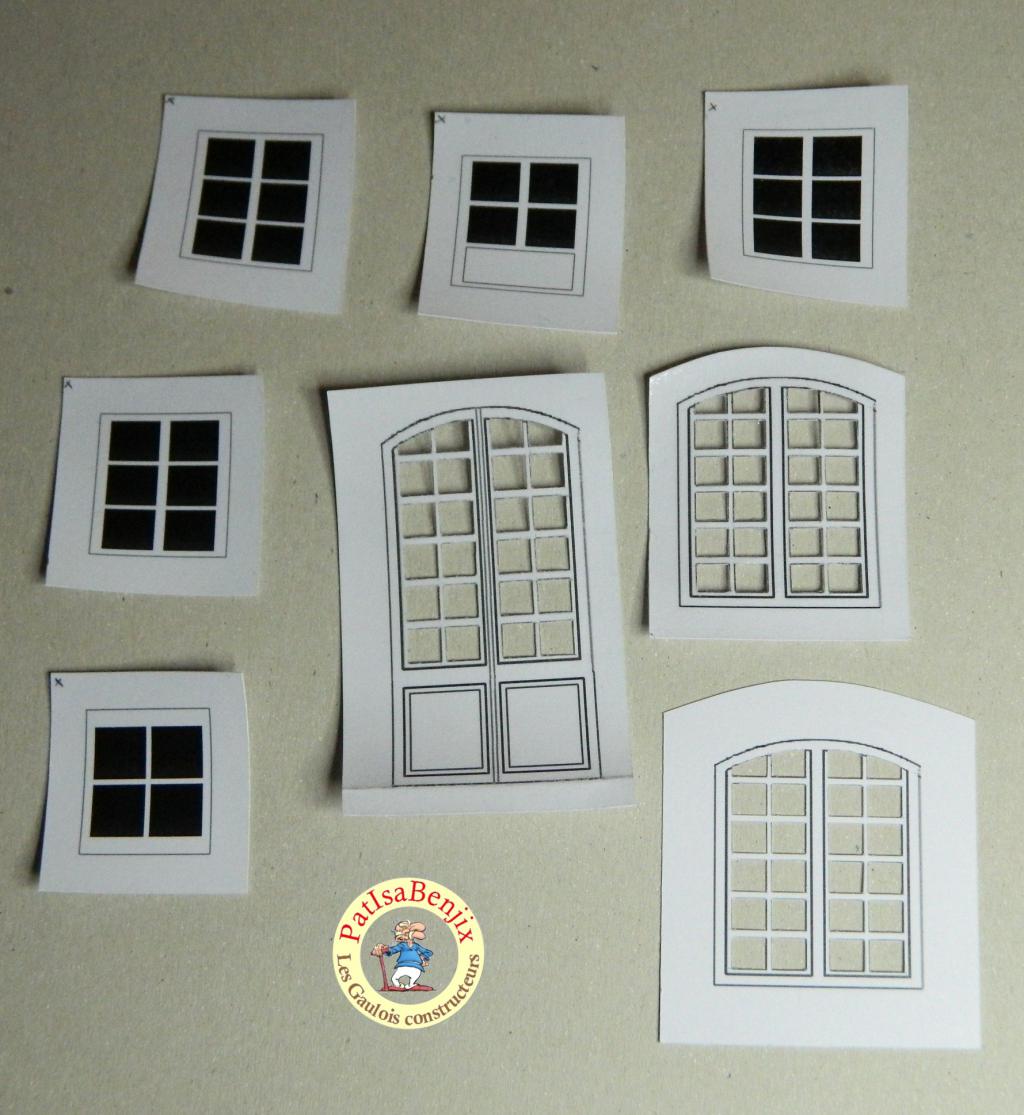

Afin de créer des ouvertures qui soient plausibles, je les ai dessiné sur mon ordinateur
et imprimé sur du papier 240g. Isabelle les a découpé et enduites de vernis-colle.


Elle a posé un film polyéthylène pour figurer les vitres.

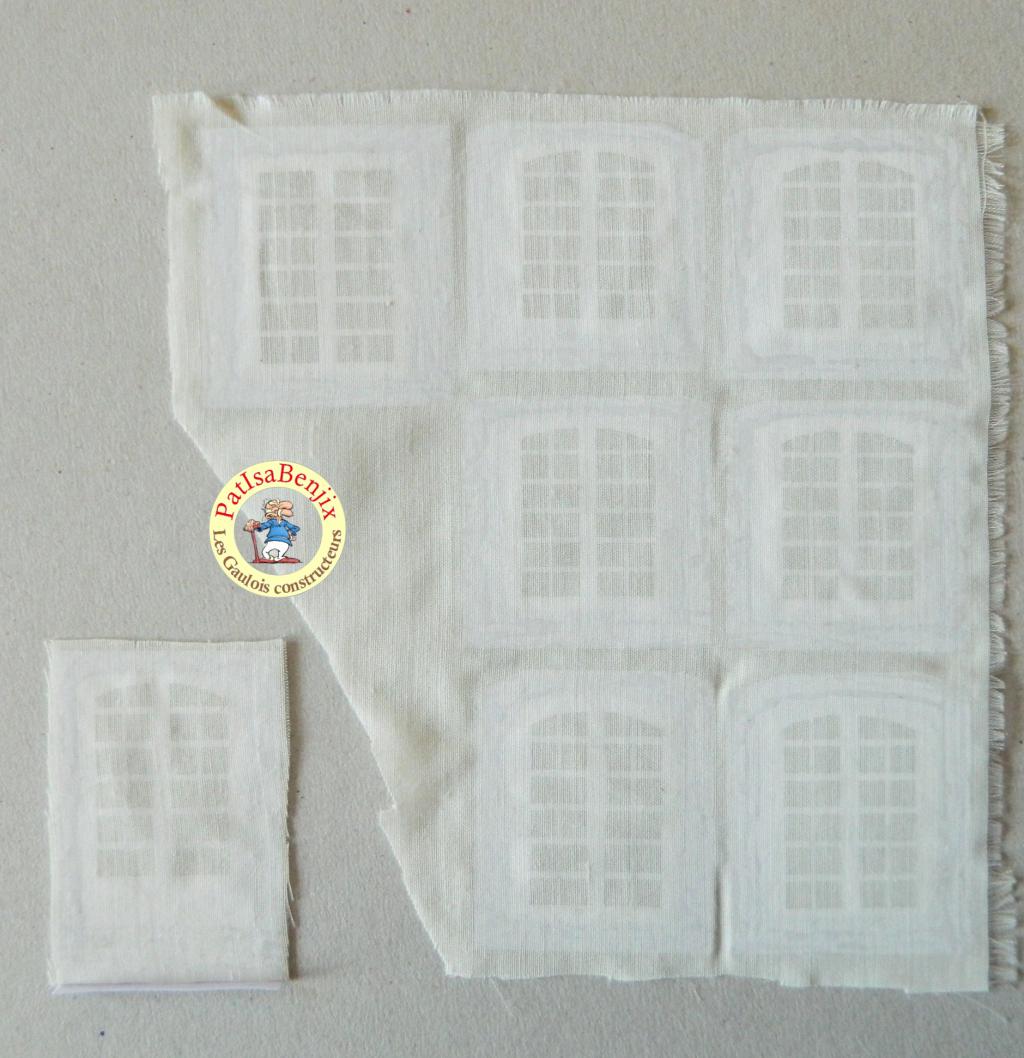

Afin de créer l'illusion d'une vrai fenêtre, Isabelle a collé un véritable voilage.

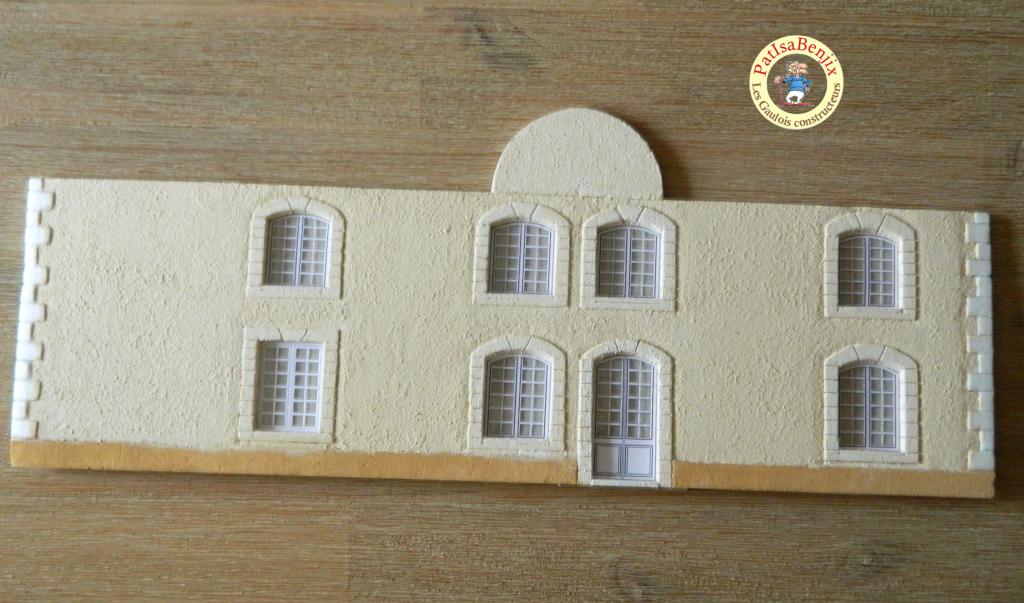

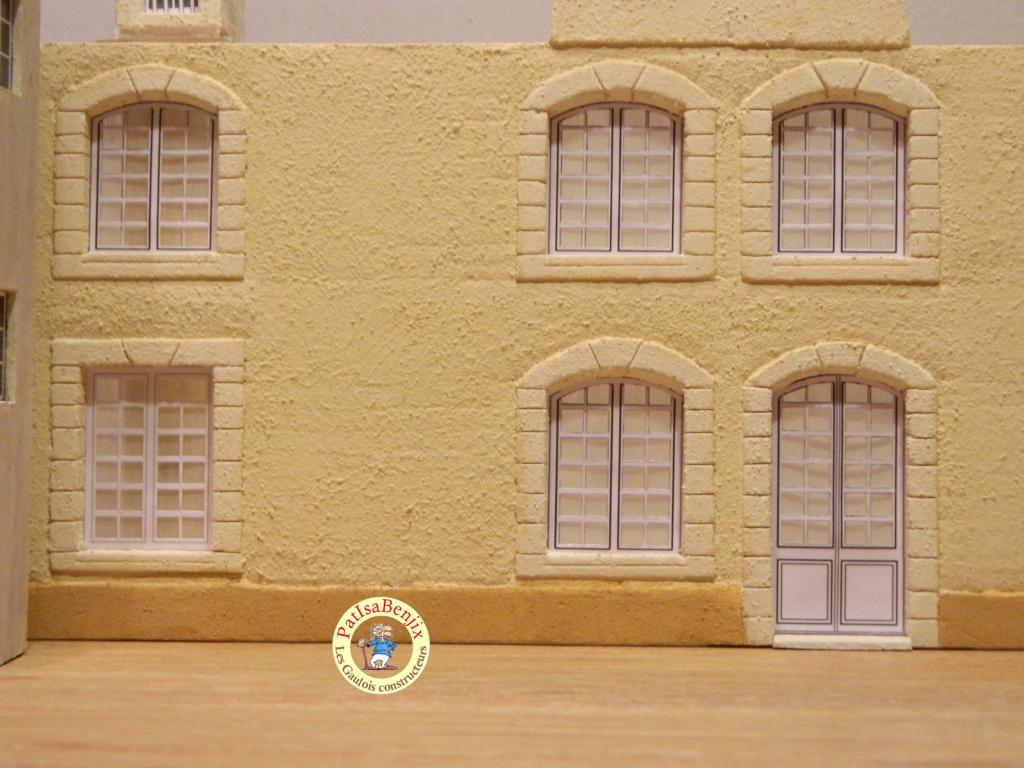

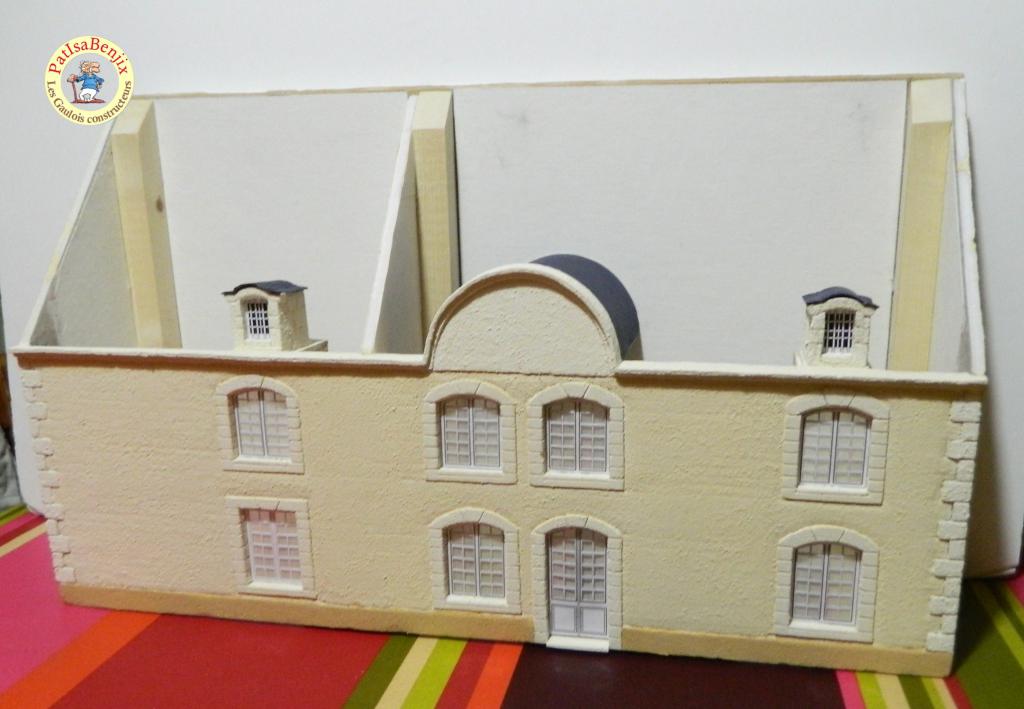

Un petit aperçu de la façade les fenêtres montées.

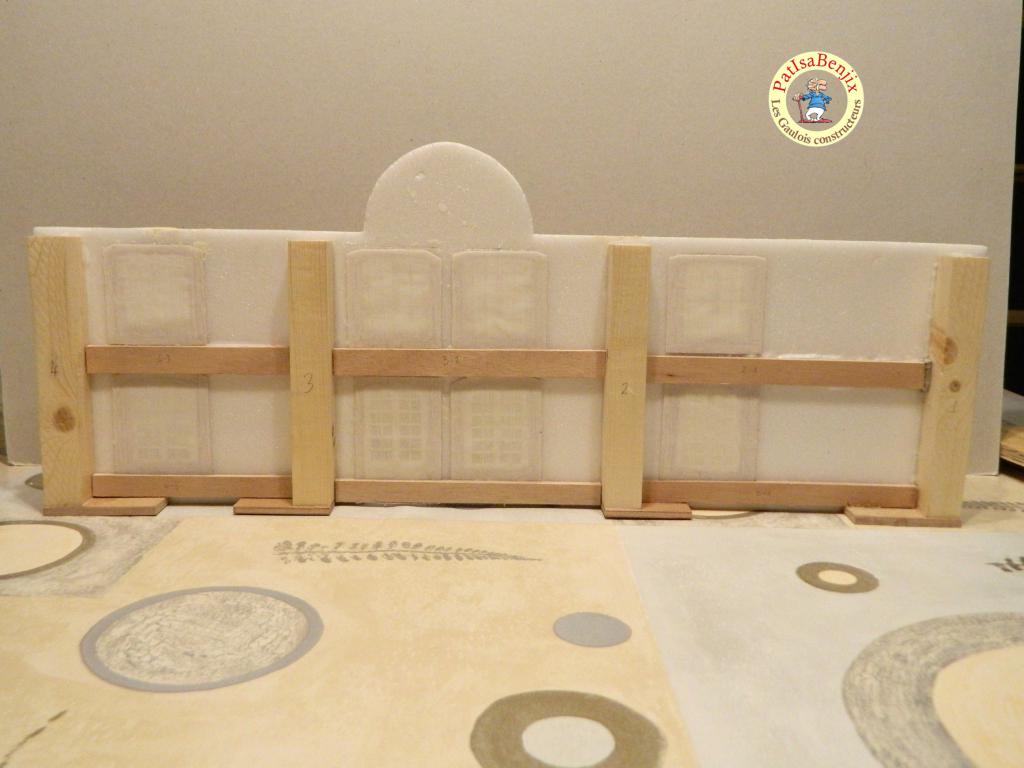

Afin de poser les murs de cotés, j'ai renforcé la façade et pour pouvoir coller au sol l'ensemble de la maison,
j'ai posé sur la bas des plots de collage.

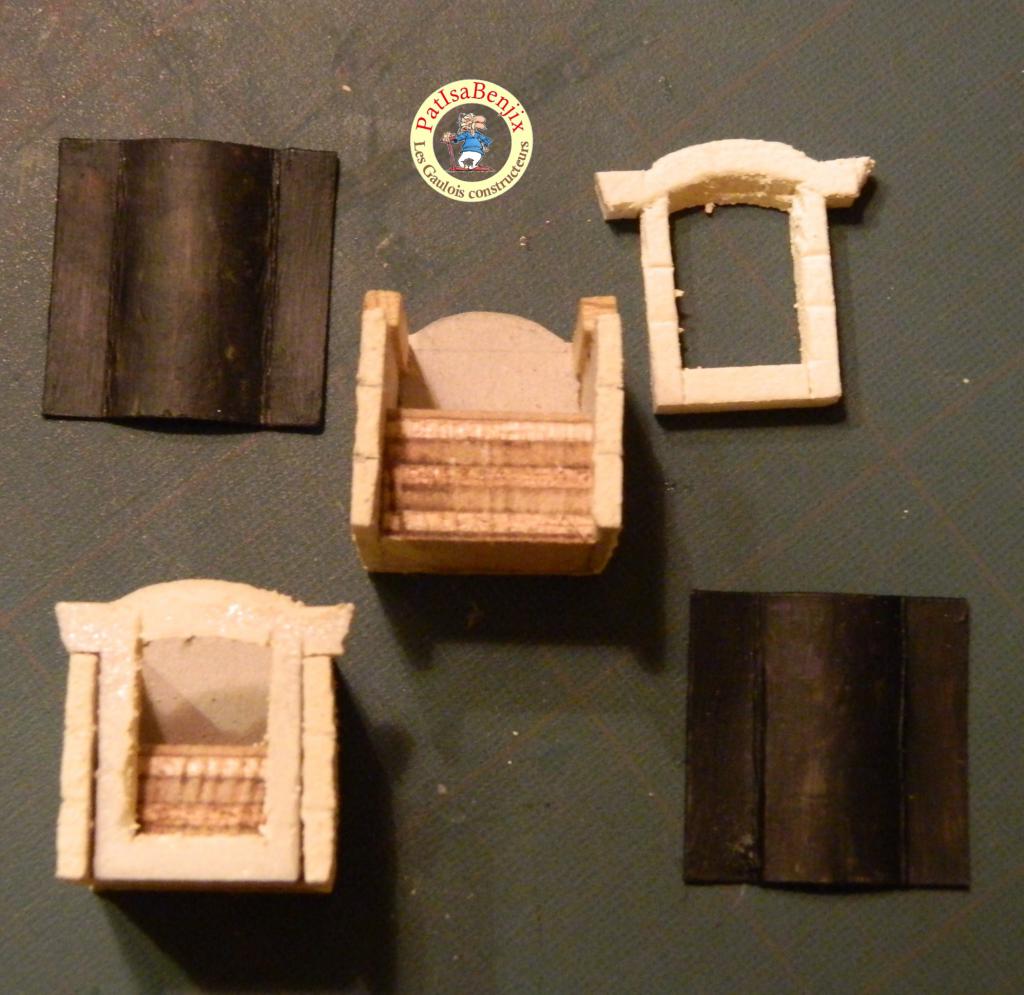

Pour le chiens assis, j'ai découpé la façade en pierre dans du Dépron,
les murs de cotés sont en carton gris, la toiture en carton d'emballage.

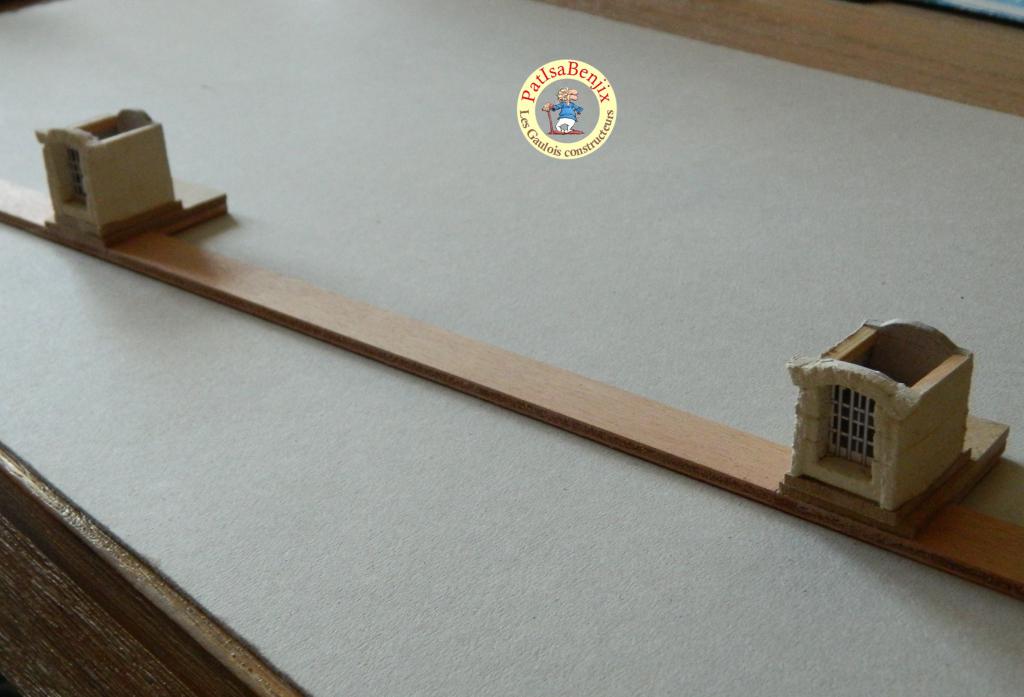

Pour une meilleure assise des chiens assis, je les ai collé sur une bande de contreplaqué,
cela permettra de les fixer facilement sur le bord de la façade.

_________________
on ne jouit bien que de ce que l'on partage !


Dernière édition par Patricka48 le Lun 25 Jan - 22:39 (2016); édité 3 fois
Revenir en haut
Patricka48


Hors ligne

Inscrit le: 26 Oct 2011
Messages: 1 647
Localisation: 48200 St-Chély d'Apcher (Lozère)

MessagePosté le: Dim 24 Jan - 23:38 (2016)    Sujet du message: La Jonquiere de Michel Vaillant Répondre en citant

La Jonquière de Michel Vaillant.

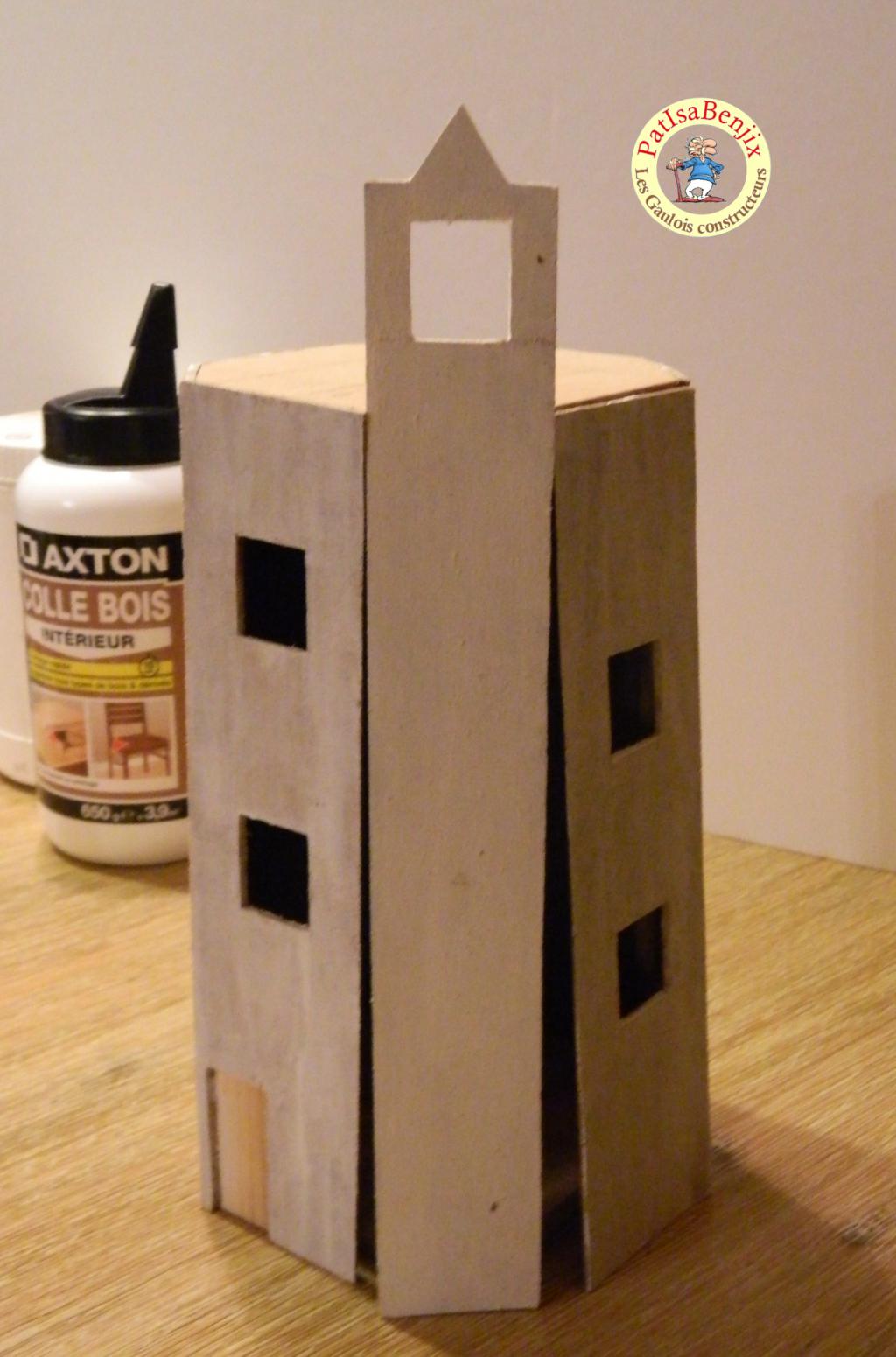

Création de la tour hexagonale.

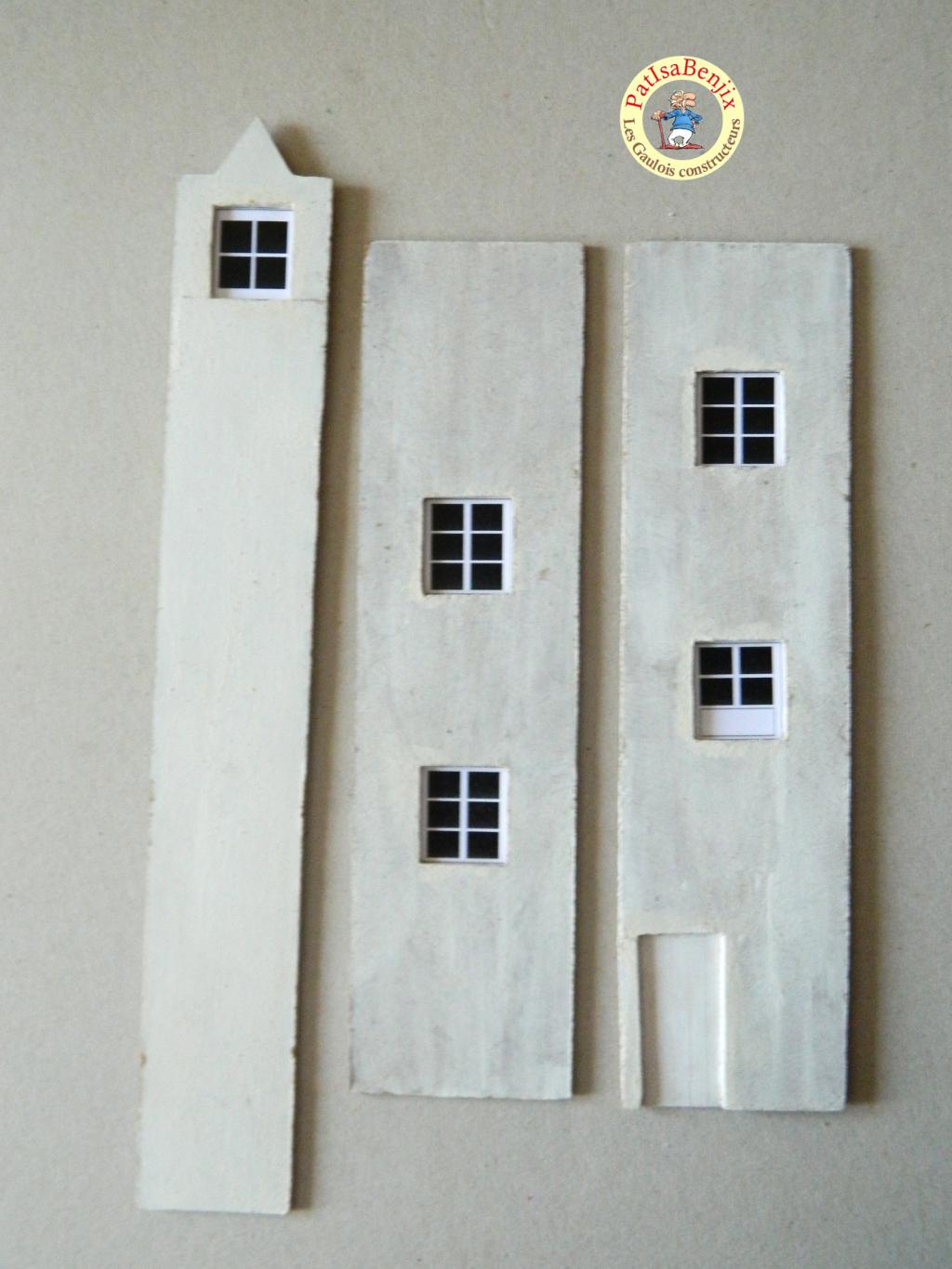

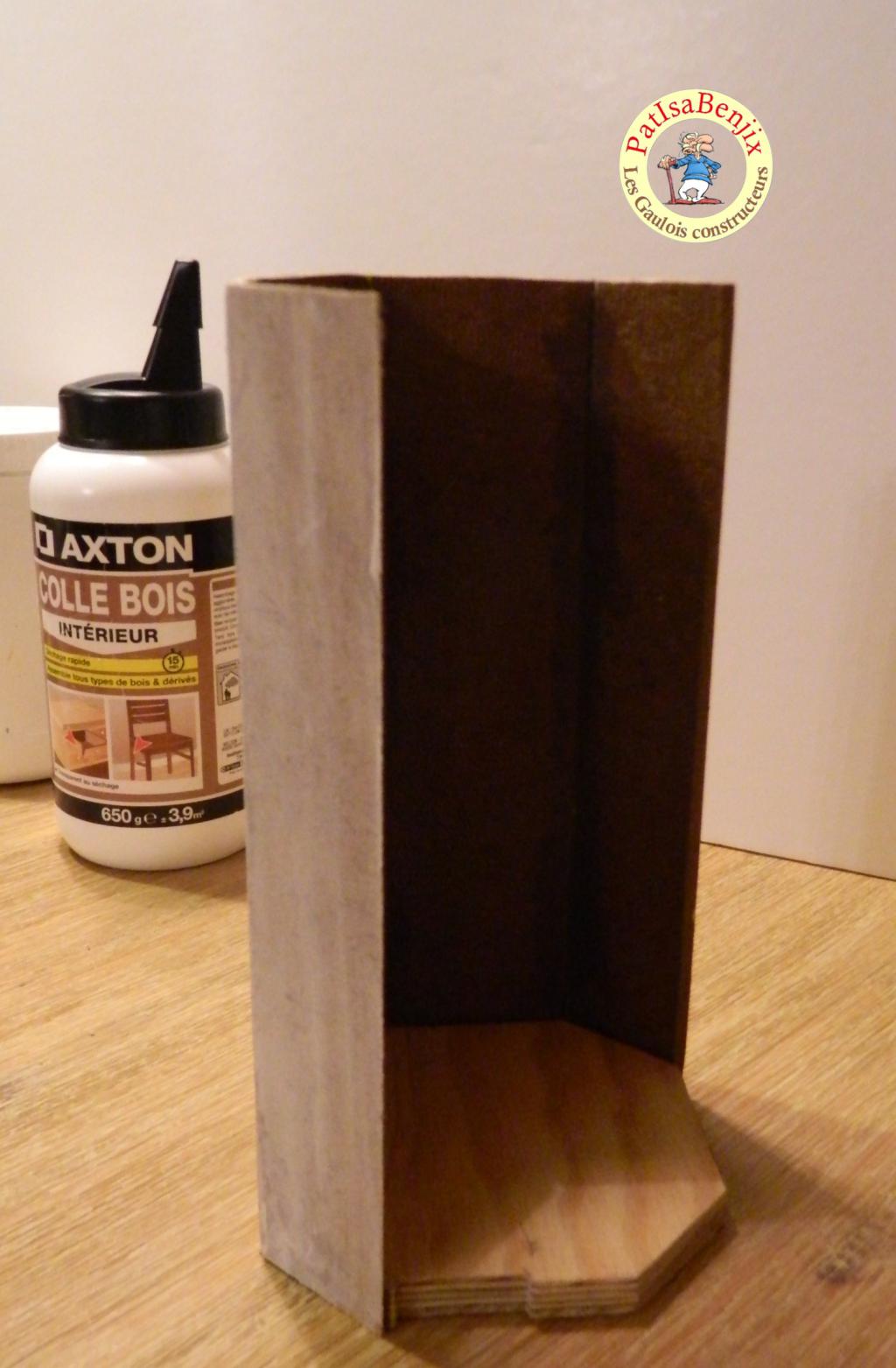

J'ai utilisé de l'isorel de 3mm pour réaliser les murs
et du contreplaqué 8mm pour la base hexagonale et le dessous de toit,
les deux permettront un parfait maintien de la structure.


J'ai découpé les ouvertures à la scie à chantourner.


Les fenêtres que j'ai imprimé avec les carreaux opaques, on les a aussi passé au vernis-colle et
collé à l’arrière des murs.

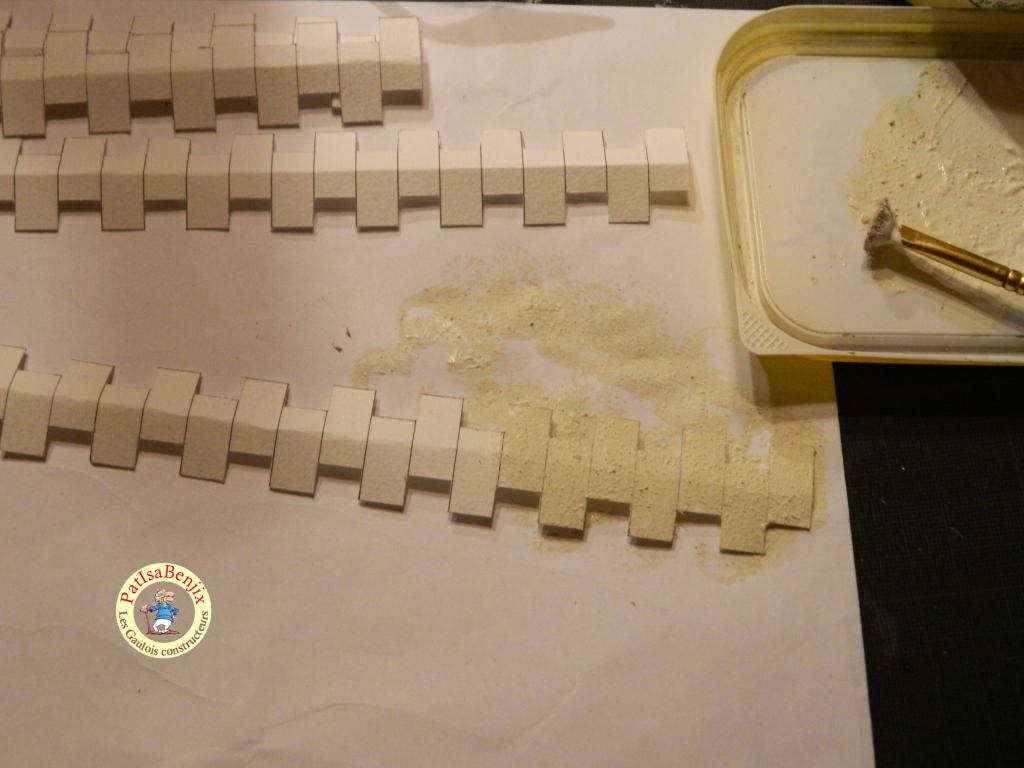

Pour créer les pierres de parement et encadrements, je les ai dessiné
et les ai imprimé sur du papier cartonné 240g.
Je les ai ensuite peinte avec de la terre naturelle blanche et du Gésso.

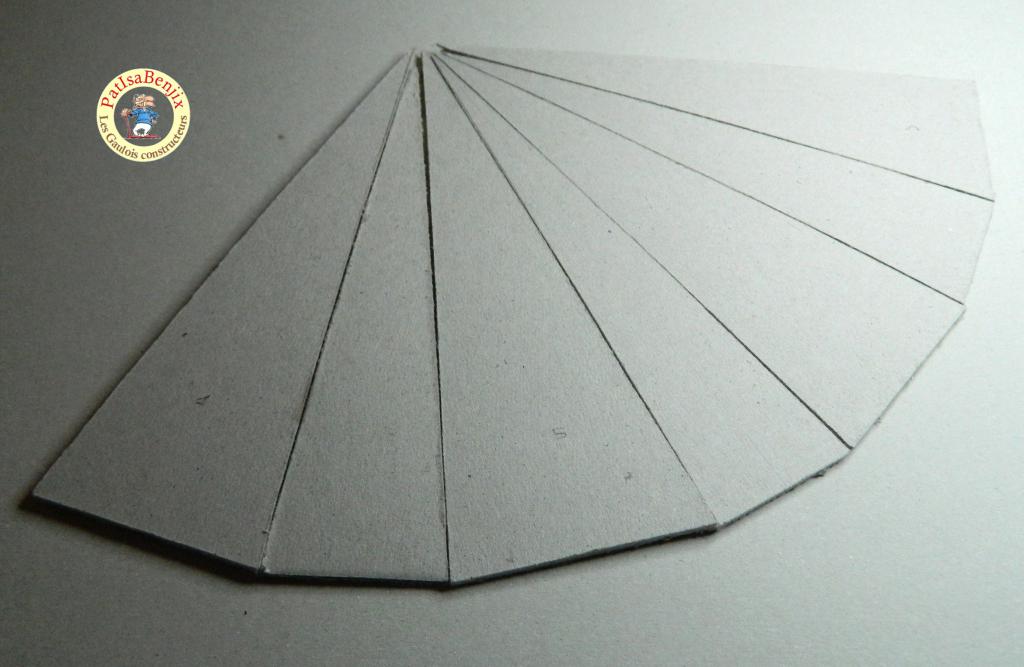

Pour l'ossature du toit, j'ai découpé les panneaux dans du carton gris 4mm.
Pour le maintien j'ai collé derrière du papier 160g afin de faciliter l'articulation.

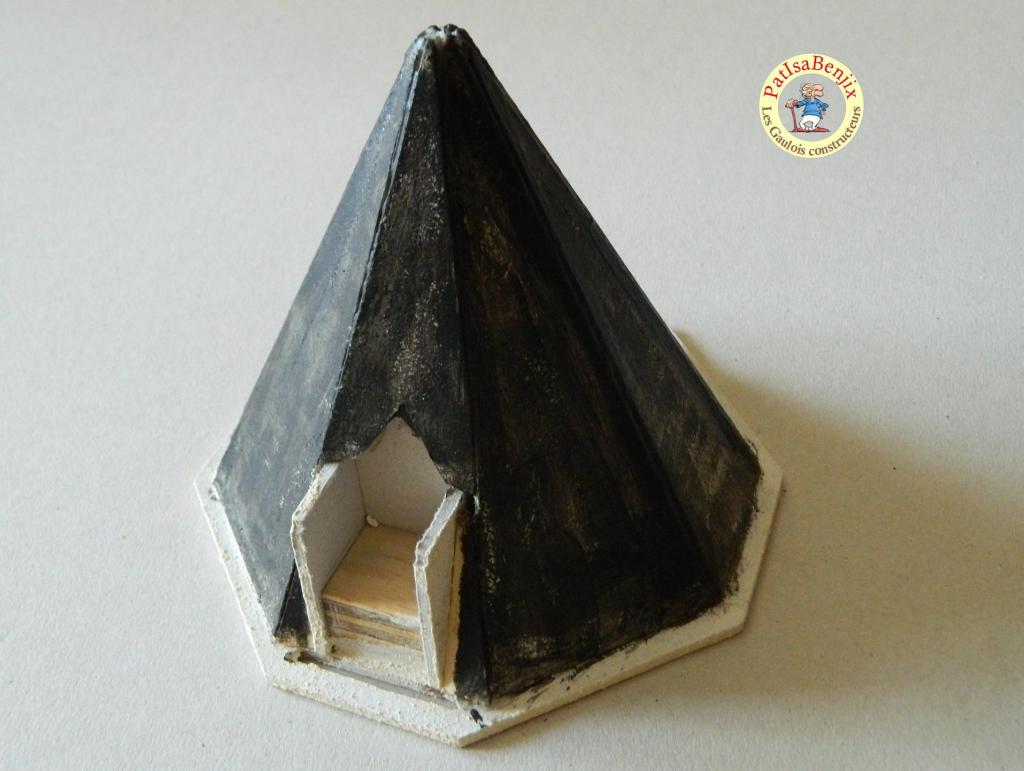

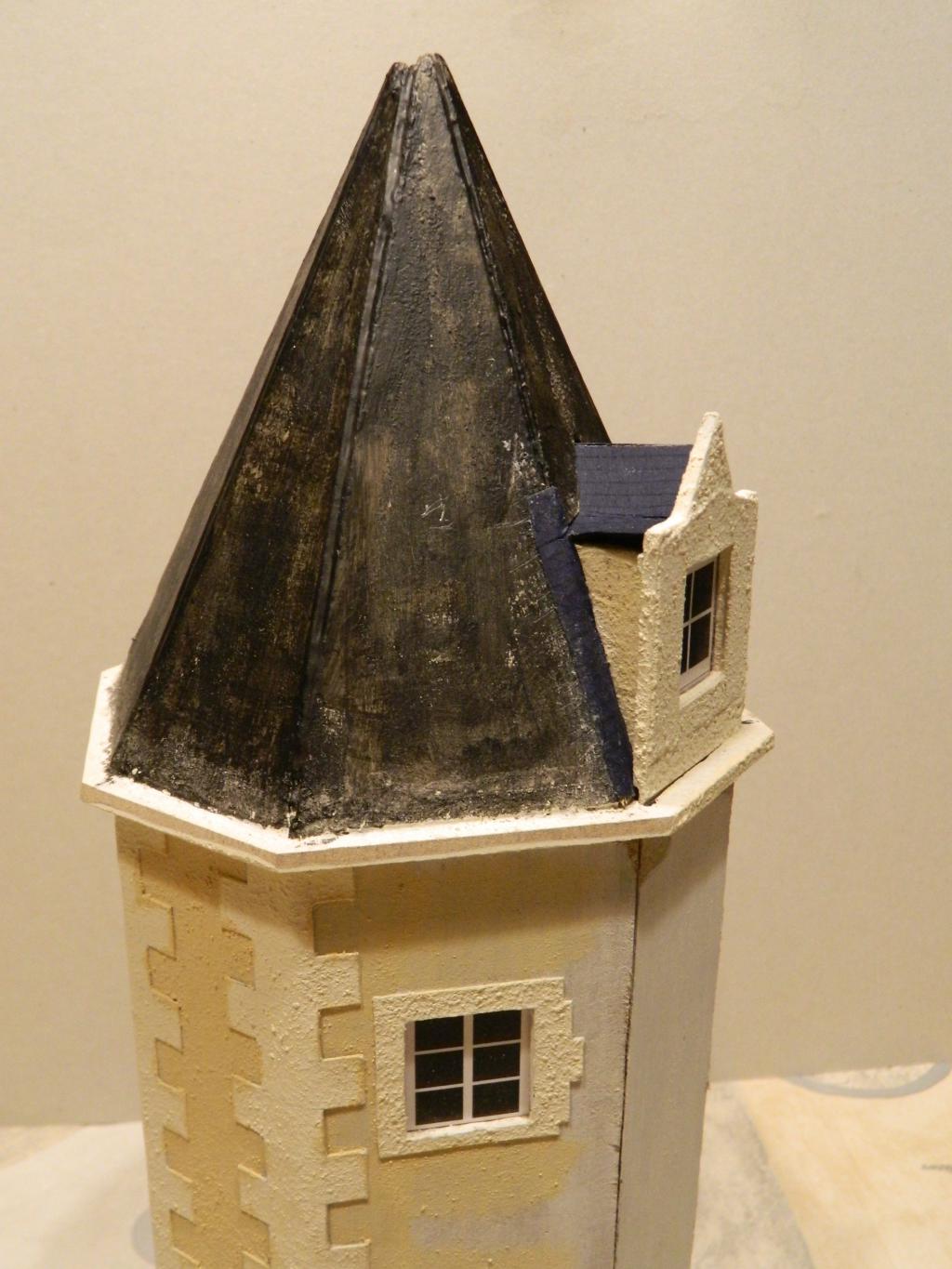

J'ai créé un chien assis avec du carton gris et du contreplaqué 8mm pour l'assise.
La base de toit est en médium 3mm avec une rainure spéciale pour insérer le mur du chien assis.


Ce panneau sera collé en dernier et assurera sa stabilité.


J'ai collé l'ensemble. J'ai imprimé des ardoises à l'échelle, sur du papier Canson 180g bleu.


J'ai posé les encadrements et pierres de parements.

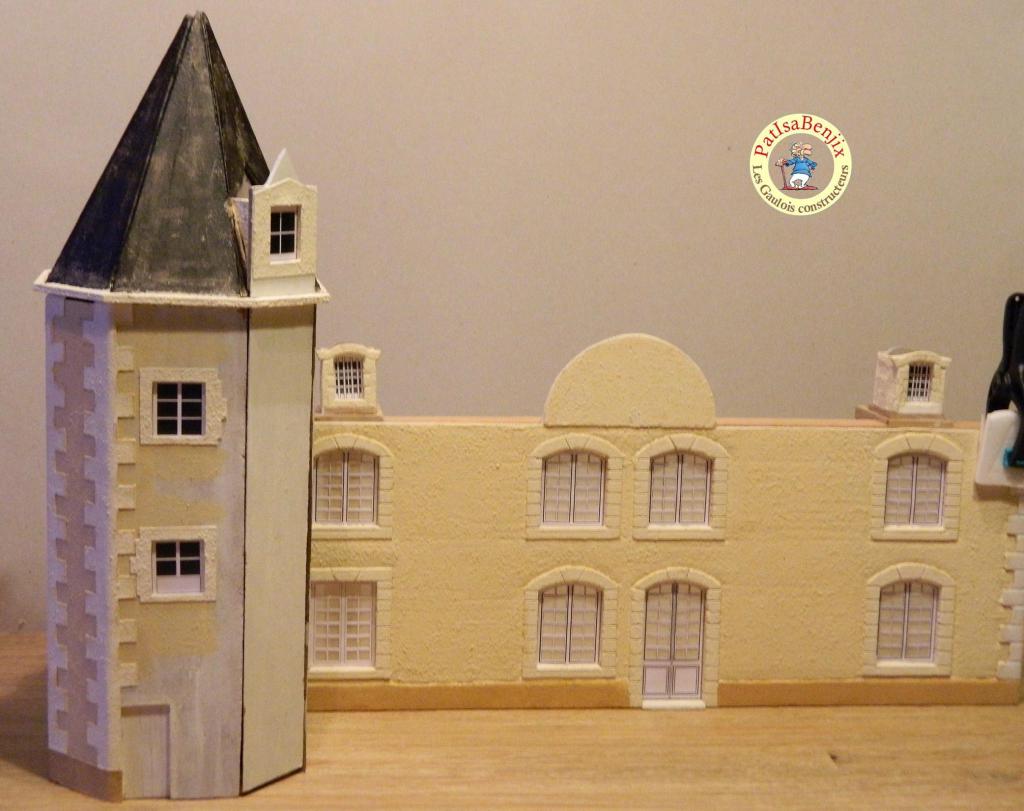

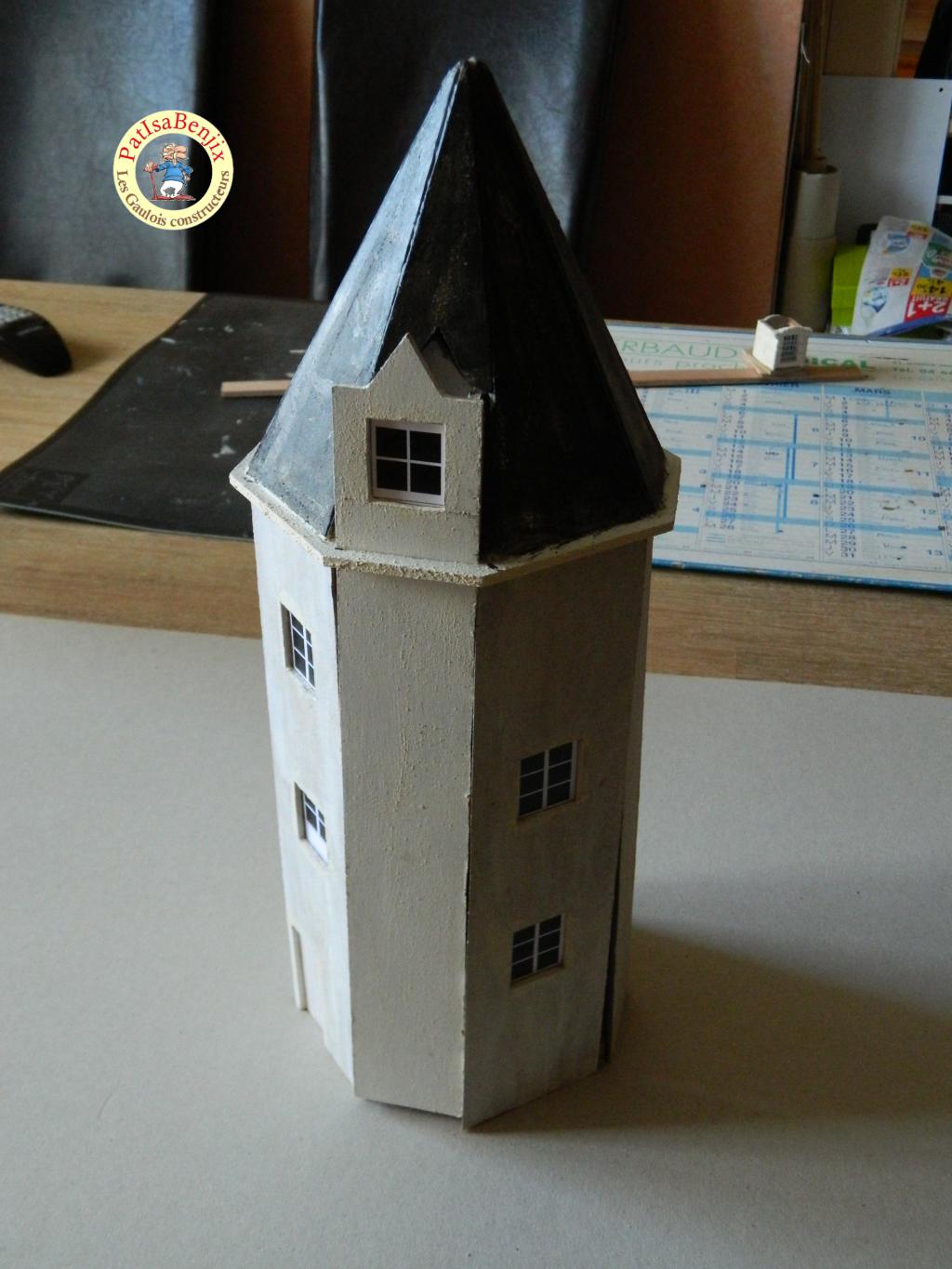

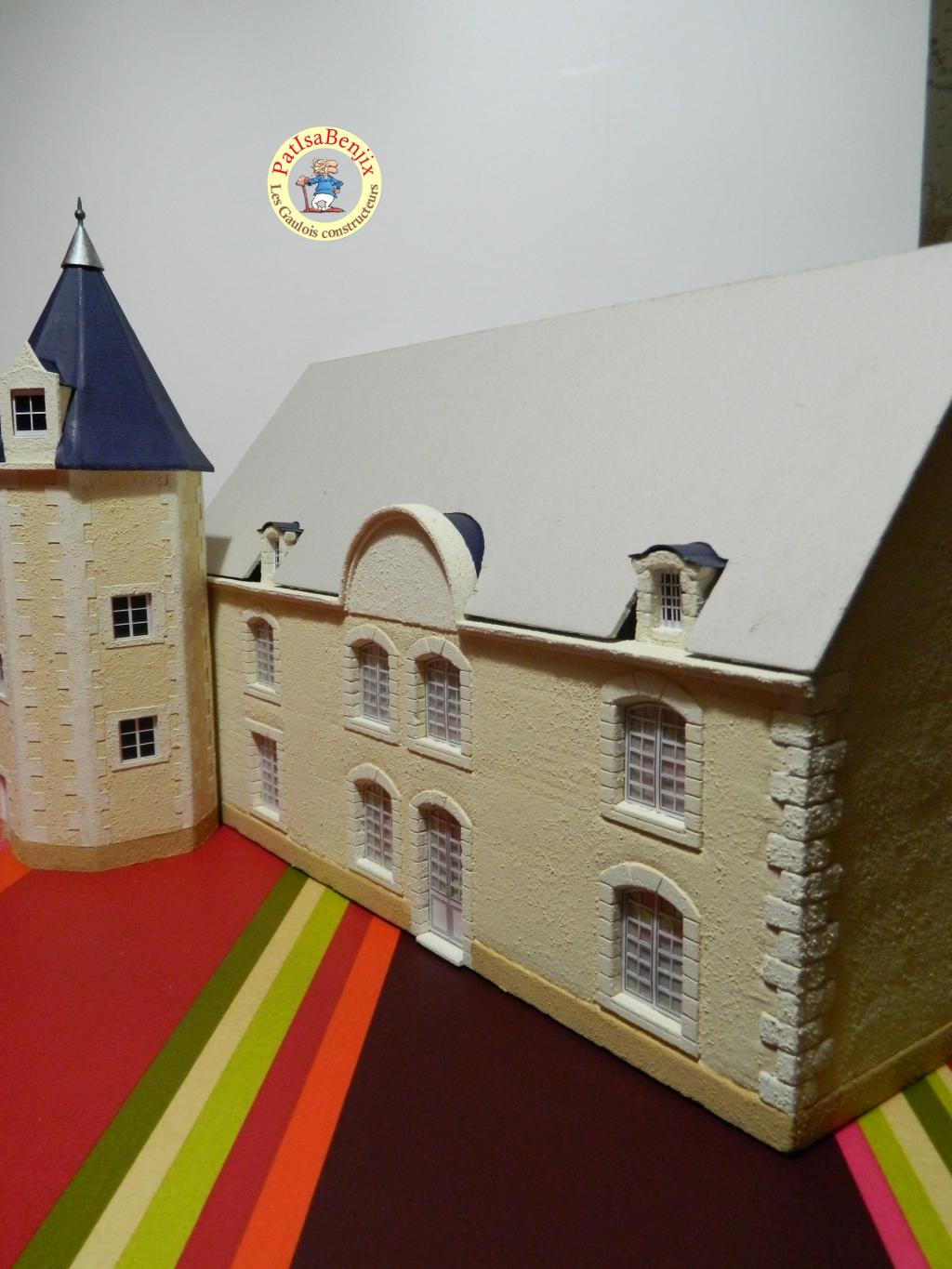

Une vue générale

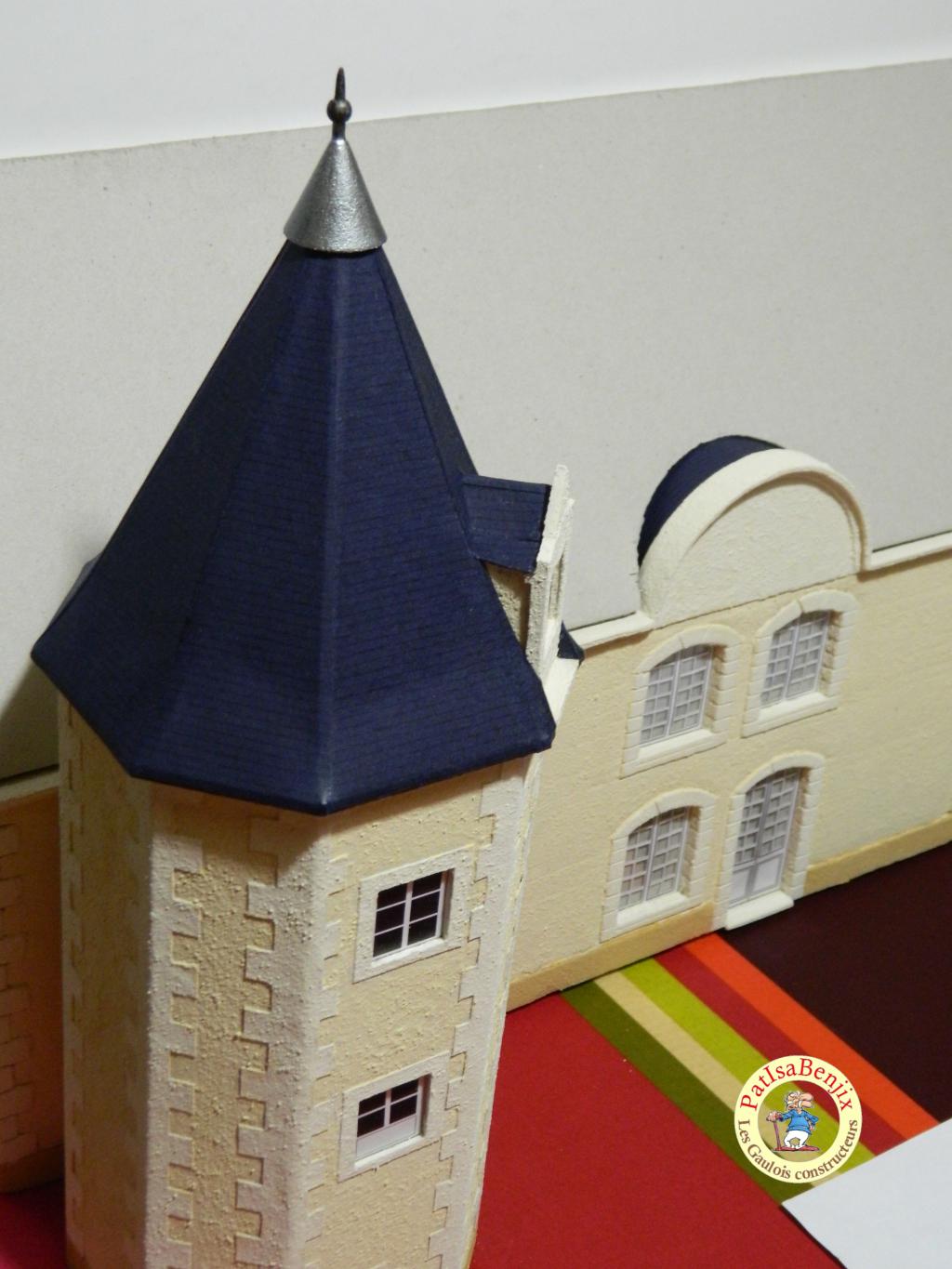

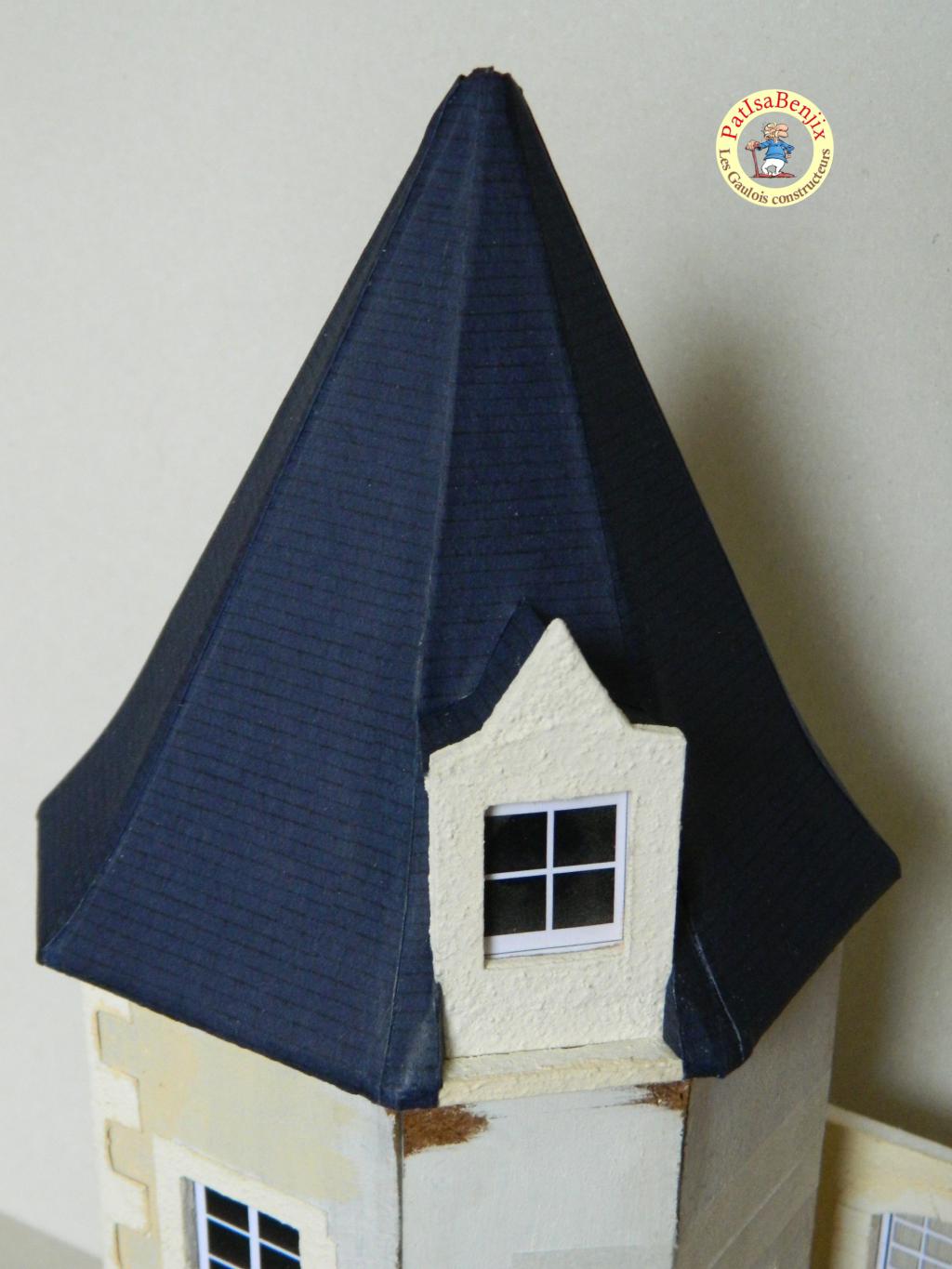

On a posé les ardoises sur le toit.

_________________
on ne jouit bien que de ce que l'on partage !
Revenir en haut
MisterX


Hors ligne

Inscrit le: 26 Sep 2012
Messages: 90
Localisation: 48700 Serverette

MessagePosté le: Sam 6 Fév - 00:45 (2016)    Sujet du message: La Jonquiere de Michel Vaillant Répondre en citant

Encore du beau boulot  j'attends la fin !
Revenir en haut
Patricka48


Hors ligne

Inscrit le: 26 Oct 2011
Messages: 1 647
Localisation: 48200 St-Chély d'Apcher (Lozère)

MessagePosté le: Mar 9 Fév - 00:03 (2016)    Sujet du message: La Jonquiere de Michel Vaillant Répondre en citant

La Jonquière de Michel Vaillant.

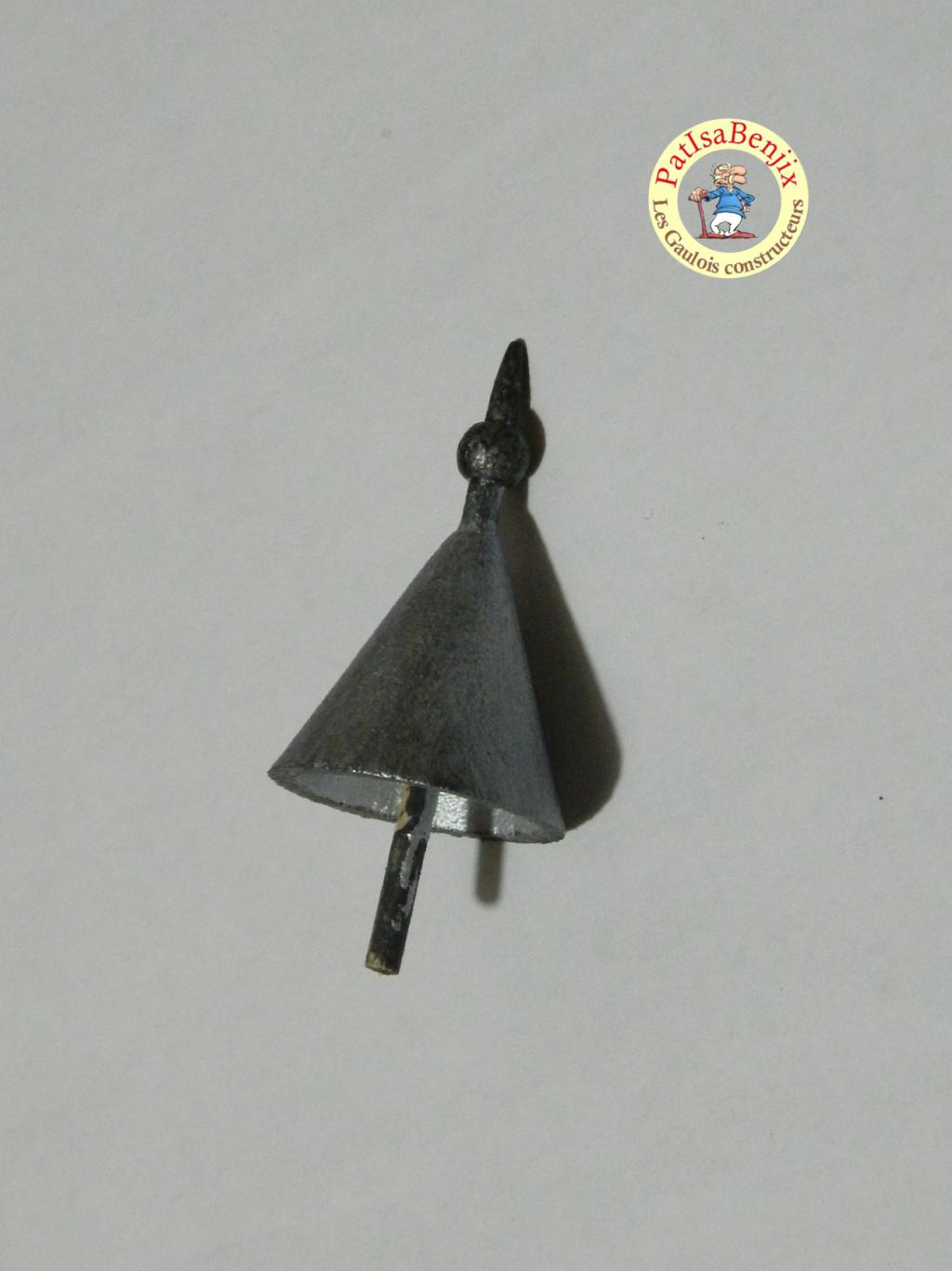

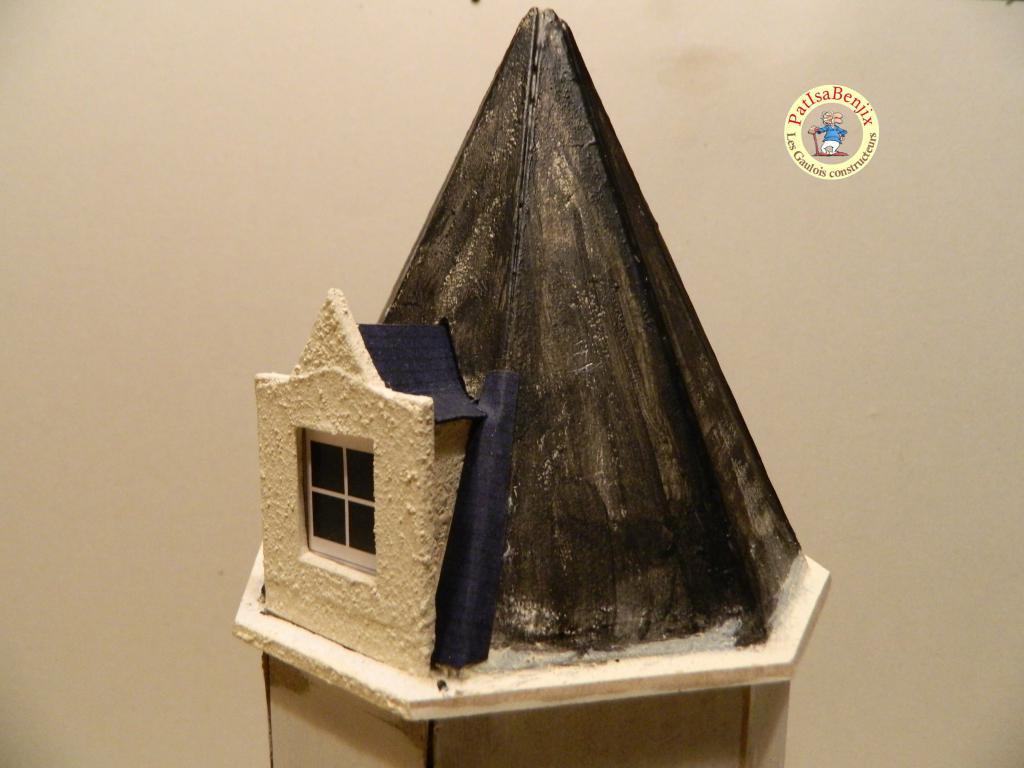

Création du chapeau de la tour.

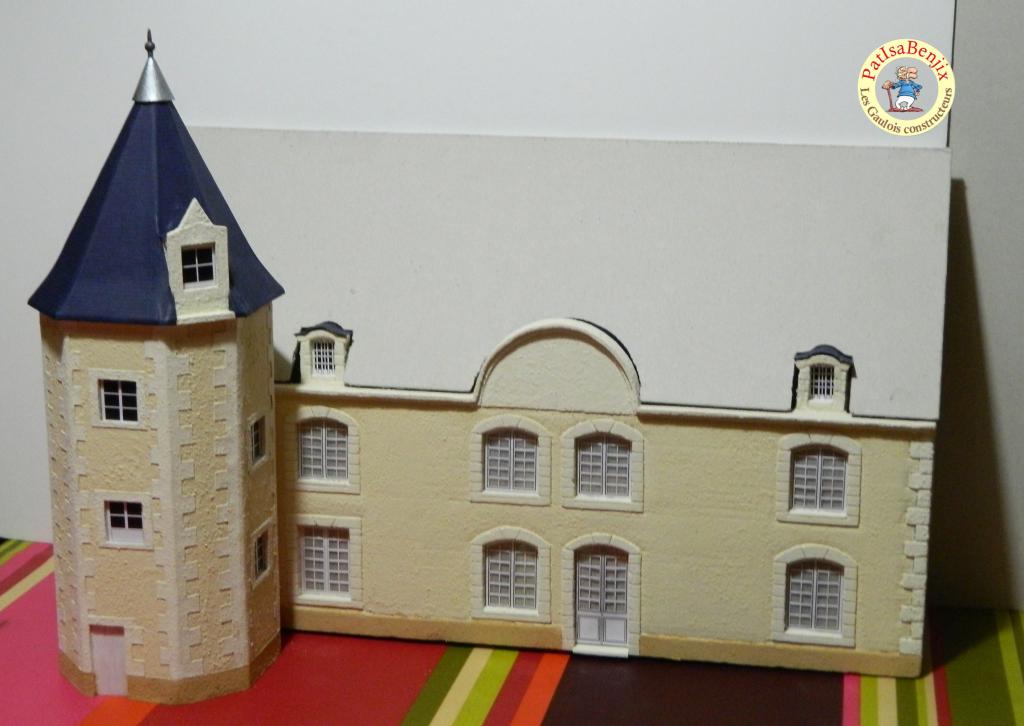

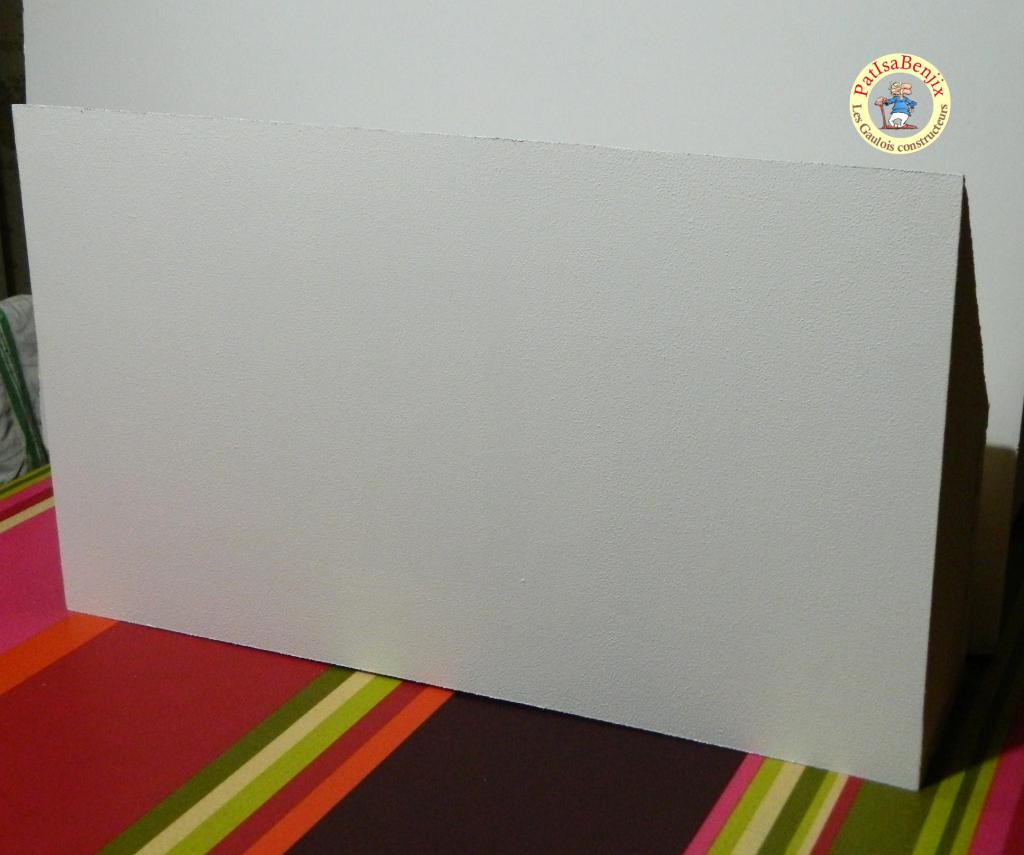

On a posé le fond arrière.




Pose de la structure du toit en carton gris de 3mm.

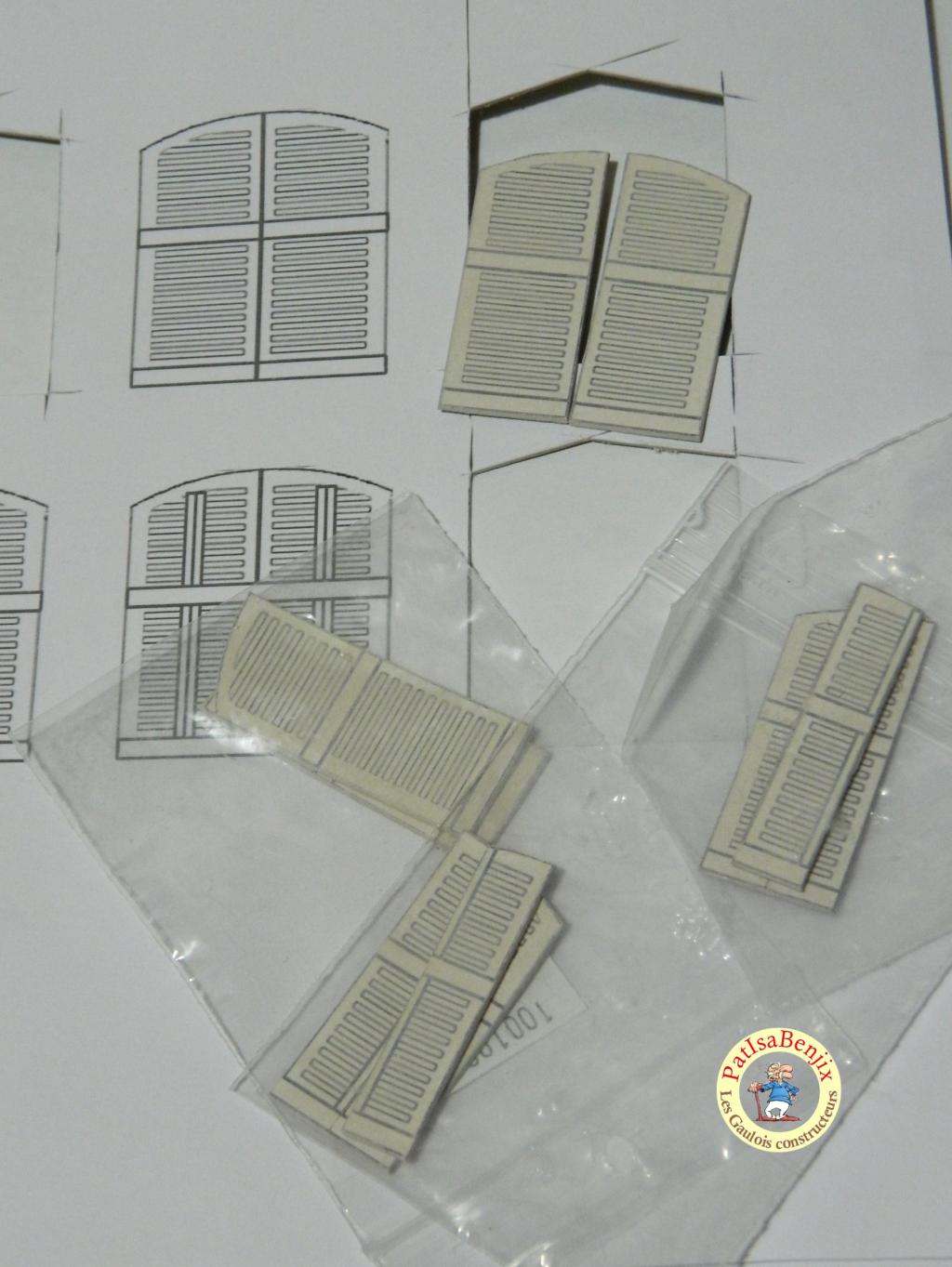

Création des volets à persiennes.



_________________
on ne jouit bien que de ce que l'on partage !
Revenir en haut
Emilien


Hors ligne

Inscrit le: 20 Fév 2013
Messages: 570
Localisation: Coutras (33)

MessagePosté le: Jeu 18 Fév - 20:29 (2016)    Sujet du message: La Jonquiere de Michel Vaillant Répondre en citant

C'est magnifique coeur1 coeur1 coeur1 coeur1
_________________
Passionné de modélisme ferroviaire.
Secrétaire du Club de Modélisme Ferroviaire de Coutras depuis Janvier 2013
Pour connaître nos dates d'expositions, consultez mon site web en première page.
Revenir en haut
Visiter le site web du posteur
JMP
Administrateur

Hors ligne

Inscrit le: 26 Oct 2011
Messages: 980
Localisation: Gévaudan

MessagePosté le: Jeu 25 Fév - 16:08 (2016)    Sujet du message: La Jonquiere de Michel Vaillant Répondre en citant

Very Happy Very Happy Very Happy Very Happy Okay Okay coeur1
Revenir en haut
Patricka48


Hors ligne

Inscrit le: 26 Oct 2011
Messages: 1 647
Localisation: 48200 St-Chély d'Apcher (Lozère)

MessagePosté le: Ven 26 Fév - 23:09 (2016)    Sujet du message: La Jonquiere de Michel Vaillant Répondre en citant

La Jonquière de Michel Vaillant.

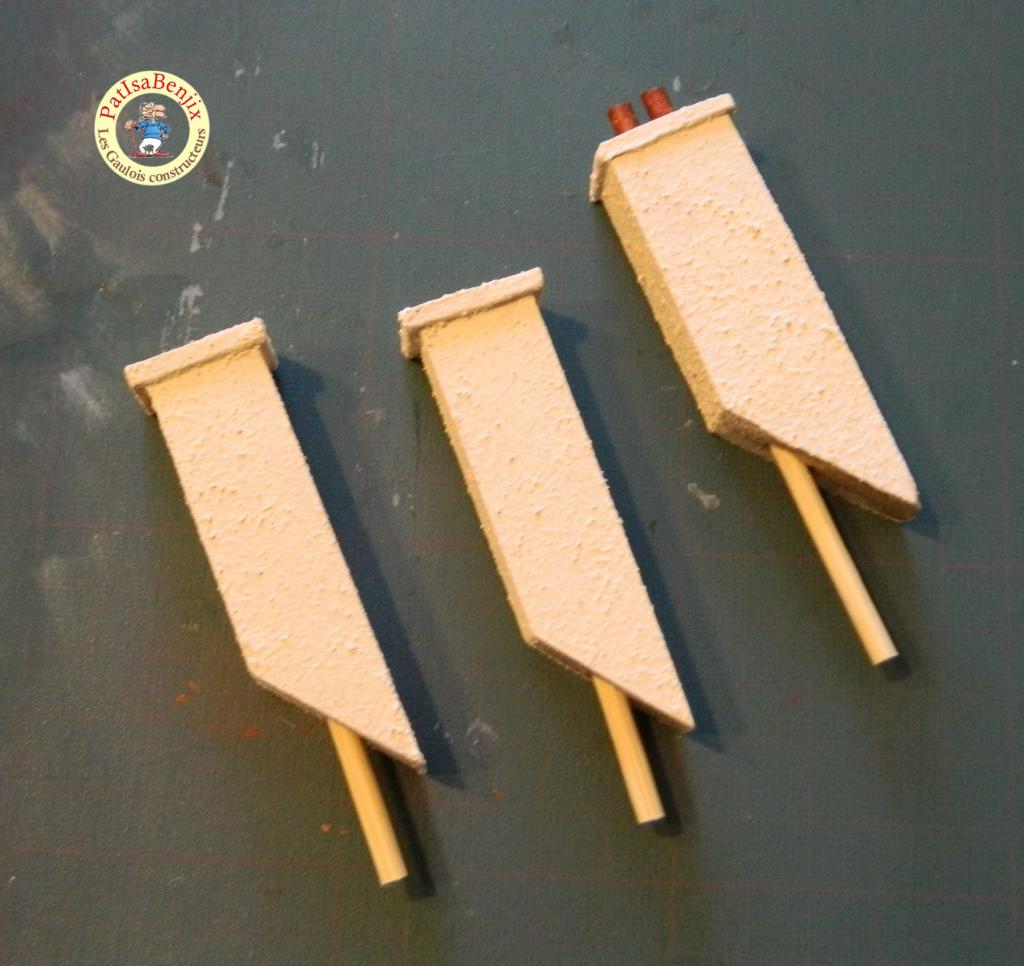

Création des cheminées, réalisées à partir de morceaux de bois de récupération,
je les ai pyrogravé dans le conduit et peinte à la terre naturelle.
La tige en baguette de brochette permettra un meilleur positionnement et faciliter la collage sur le toit.


Avant le collage définitif, la toiture d'ardoise est imprimée sur du papier Canson.



_________________
on ne jouit bien que de ce que l'on partage !
Revenir en haut
Patricka48


Hors ligne

Inscrit le: 26 Oct 2011
Messages: 1 647
Localisation: 48200 St-Chély d'Apcher (Lozère)

MessagePosté le: Lun 29 Fév - 01:20 (2016)    Sujet du message: La Jonquiere de Michel Vaillant Répondre en citant

La Jonquière de Michel Vaillant.

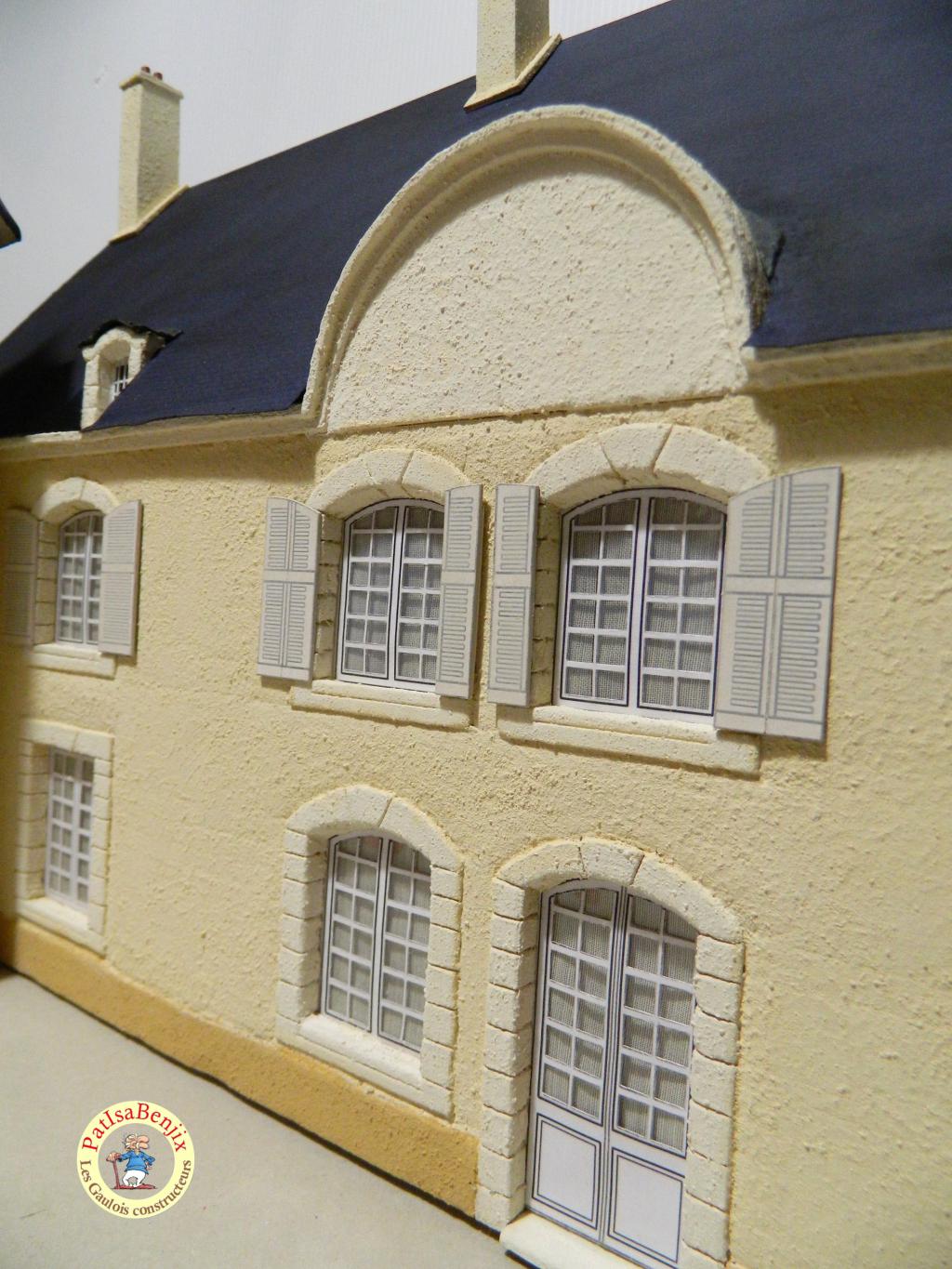

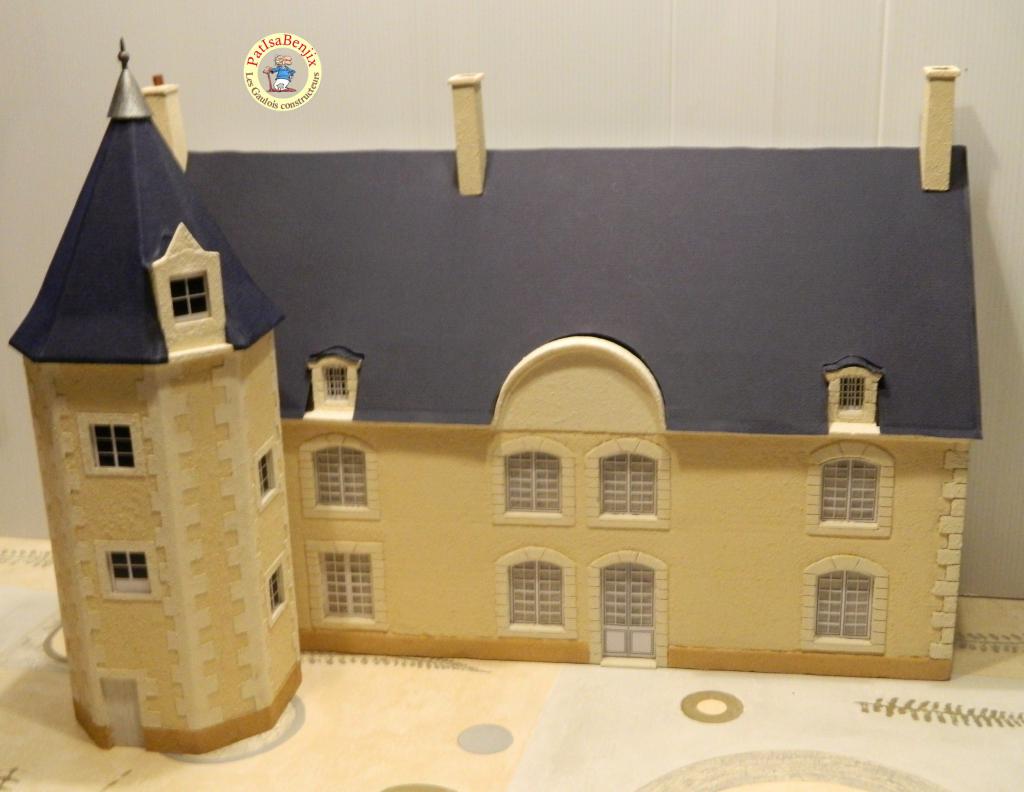

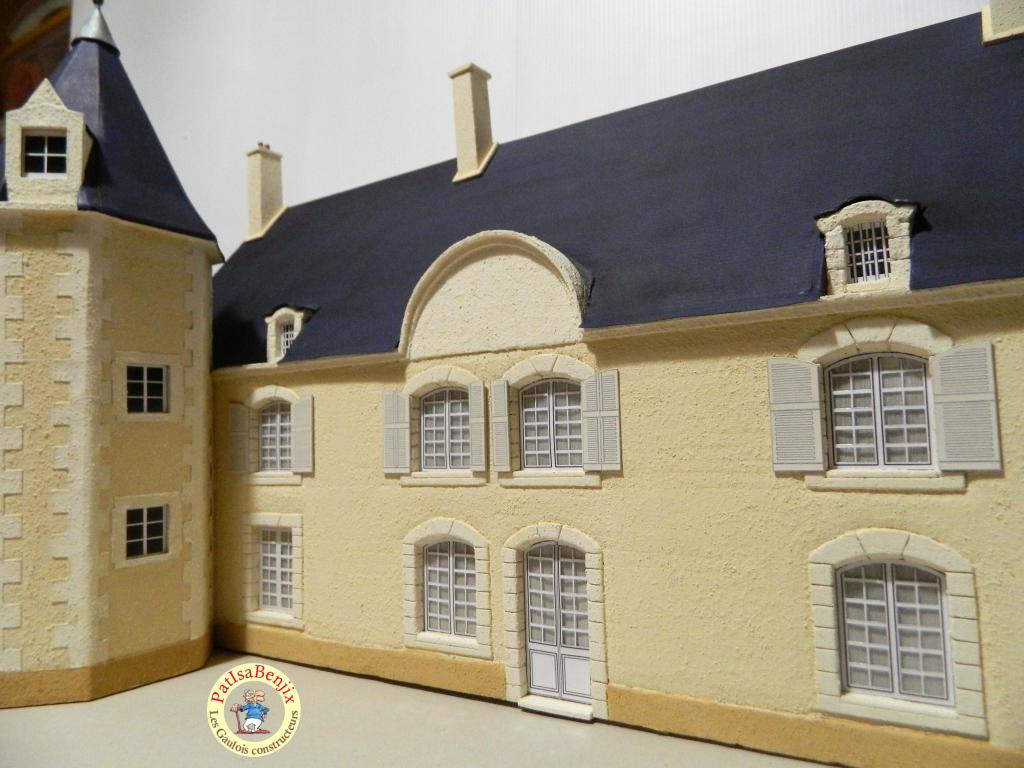

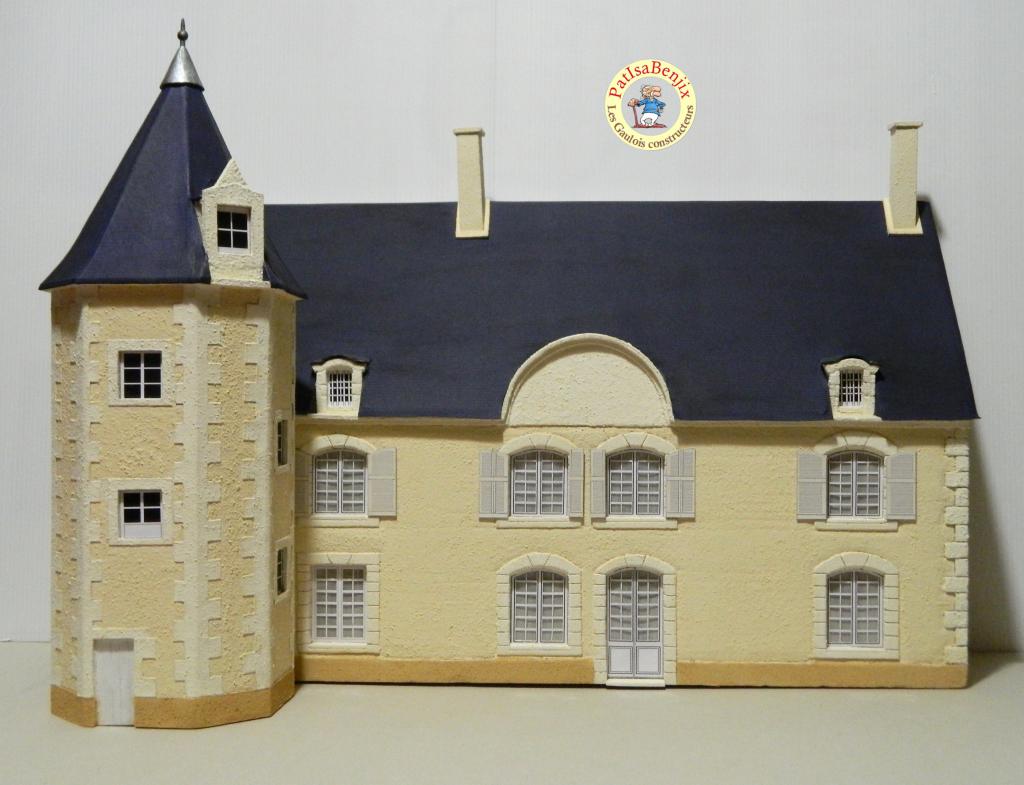

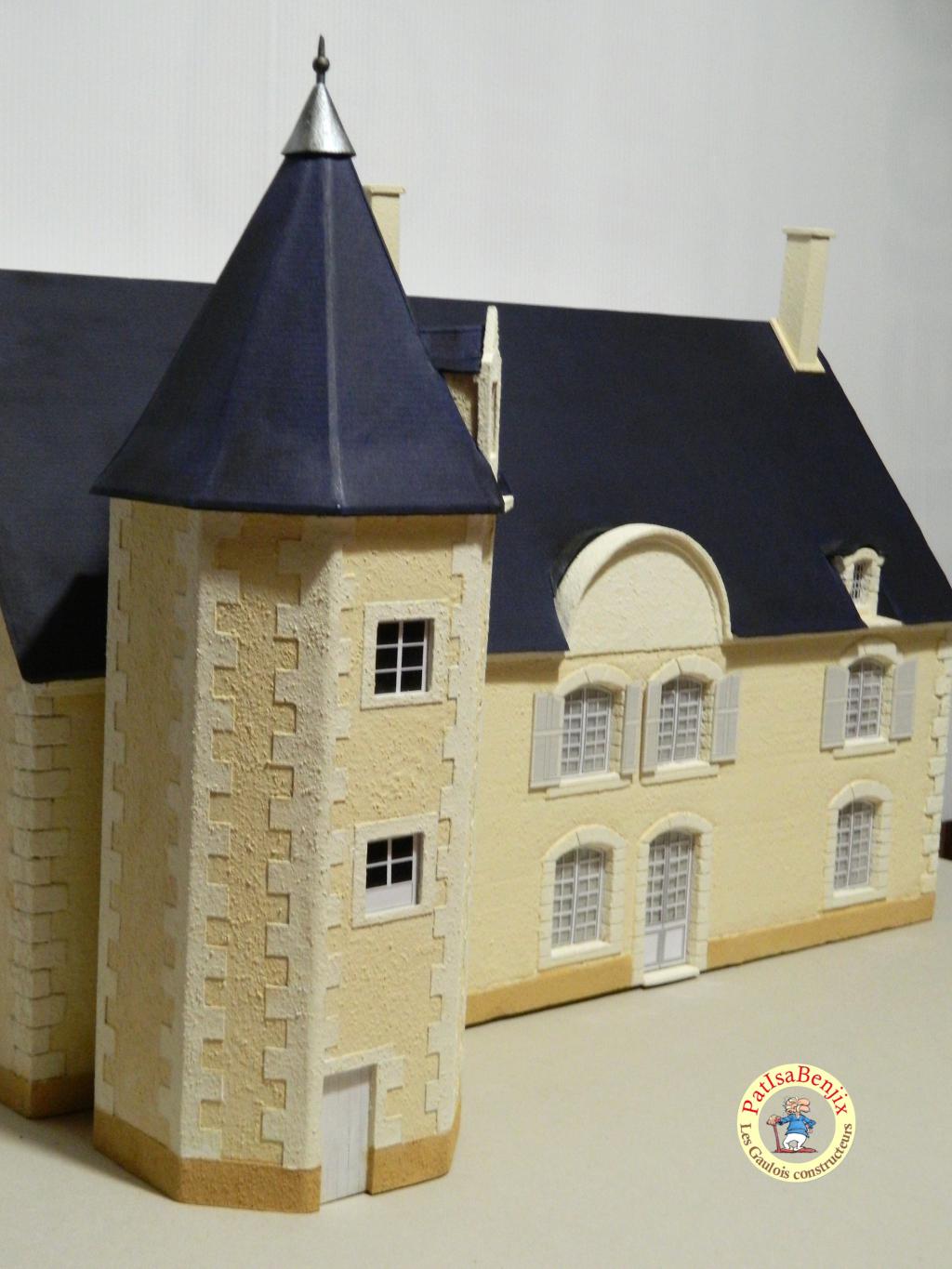

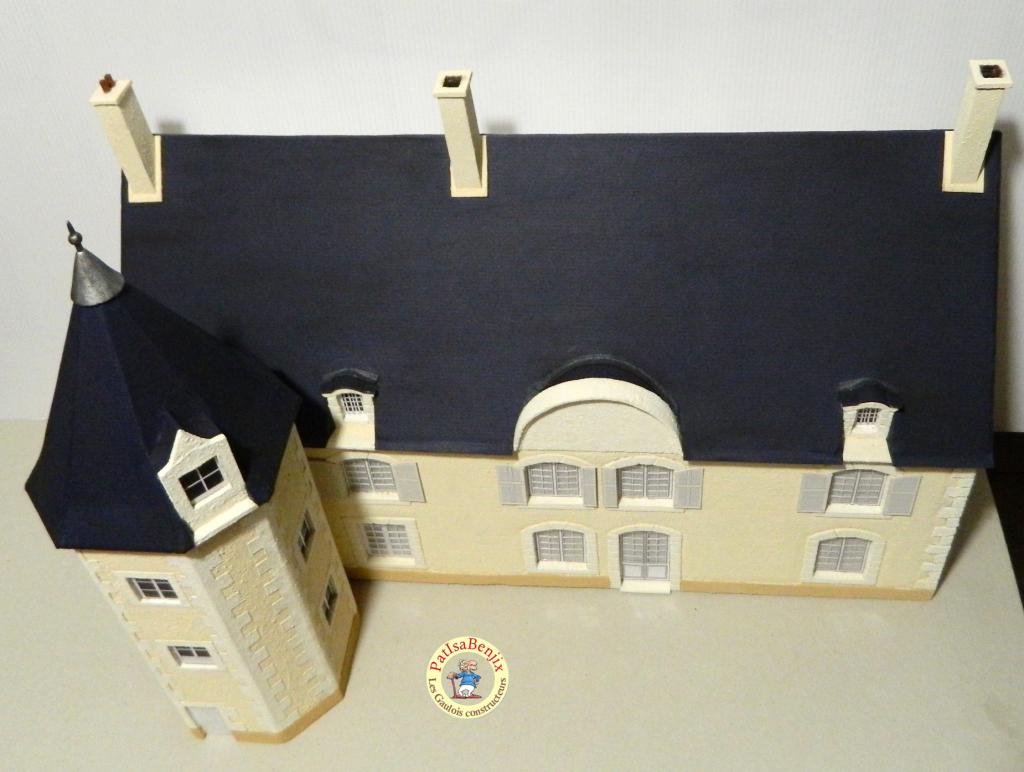

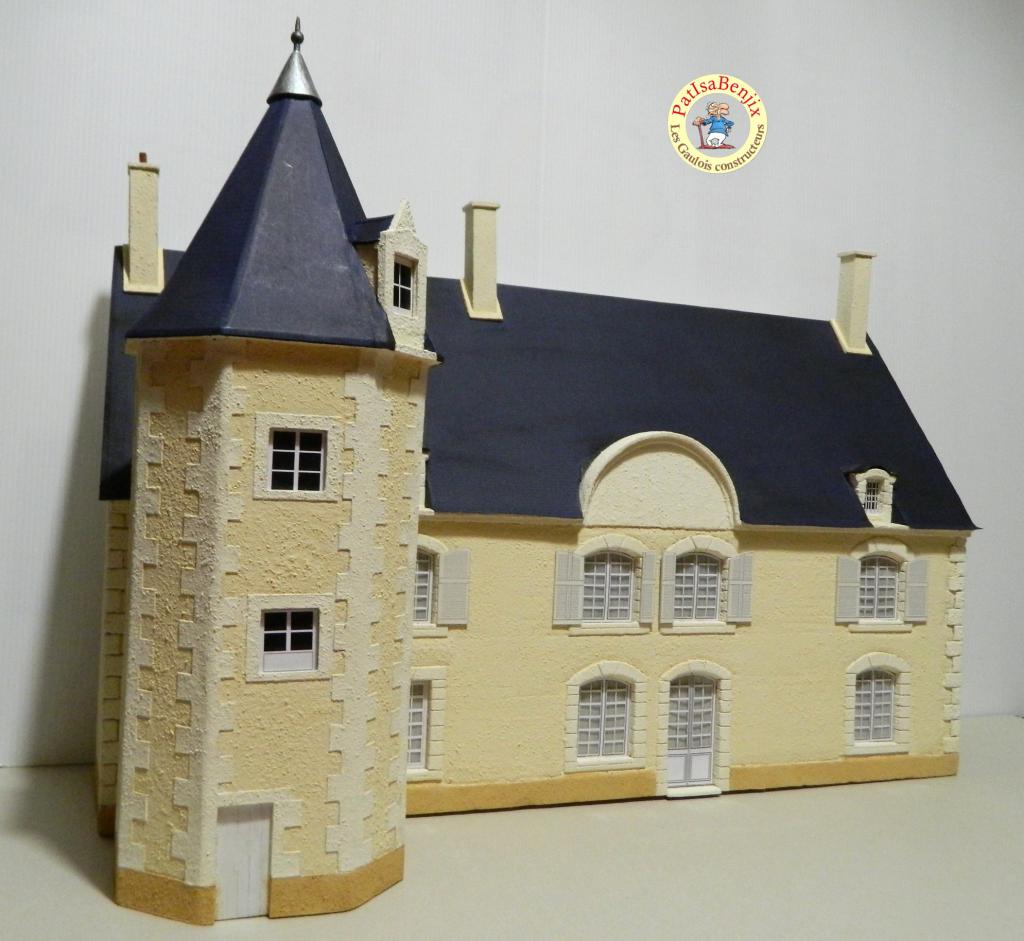

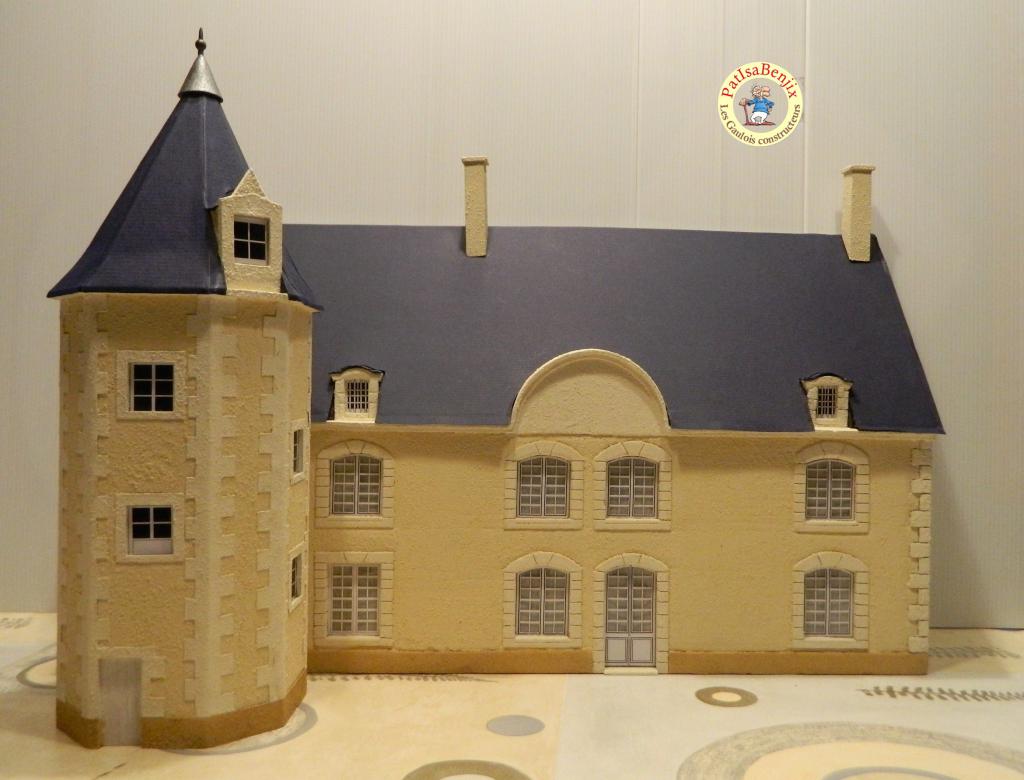

Derniers collages, La Jonquière est enfin terminée.











[/color]


_________________
on ne jouit bien que de ce que l'on partage !
Revenir en haut
JMP
Administrateur

Hors ligne

Inscrit le: 26 Oct 2011
Messages: 980
Localisation: Gévaudan

MessagePosté le: Lun 29 Fév - 15:39 (2016)    Sujet du message: La Jonquiere de Michel Vaillant Répondre en citant

Revenir en haut
chris


Hors ligne

Inscrit le: 15 Sep 2013
Messages: 476
Localisation: Bourgogne

MessagePosté le: Dim 20 Mar - 02:43 (2016)    Sujet du message: La Jonquiere de Michel Vaillant Répondre en citant

Oh ! C'est magnifique !!!  Embarassed
Tu es vraiment doué. En plus, tu fais toi même les éléments de la maquette, bravo !
